PUV-44XPL-AVLC-KIT - 4 × 4 HDMI/HDBaseT matrix with AVLC, HDR support, audio de‑embedding, PoH, scaling, full IP/RS‑232/IR control, 4 × PUV‑1710LRX‑AVLC receivers included

4 × 4 HDMI/HDBaseT matrix with AVLC, HDR support, audio de‑embedding, PoH, scaling, full IP/RS‑232/IR control, 4 × PUV‑1710LRX‑AVLC receivers included

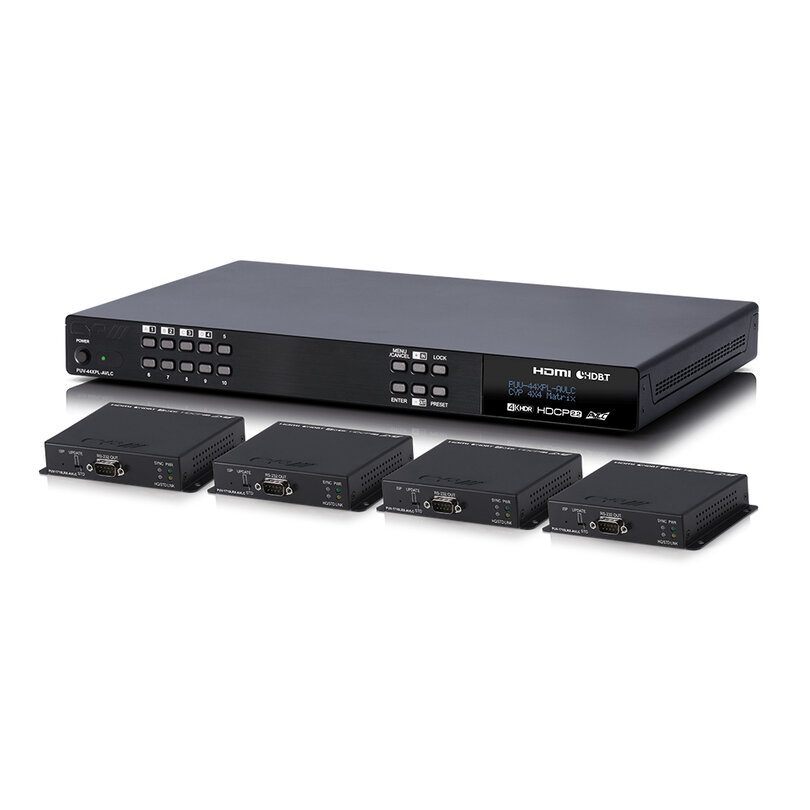

Le CYP PUV-44XPL-AVLC-KIT inclut la matrice PUV-44XPL-AVLC 4 × 4 HDMI/HDBaseT et quatre récepteurs PUV-1710LRX-AVLC, une solution complète pour distribuer des signaux 4K HDR sur de longues distances via HDBaseT avec la technologie AVLC.

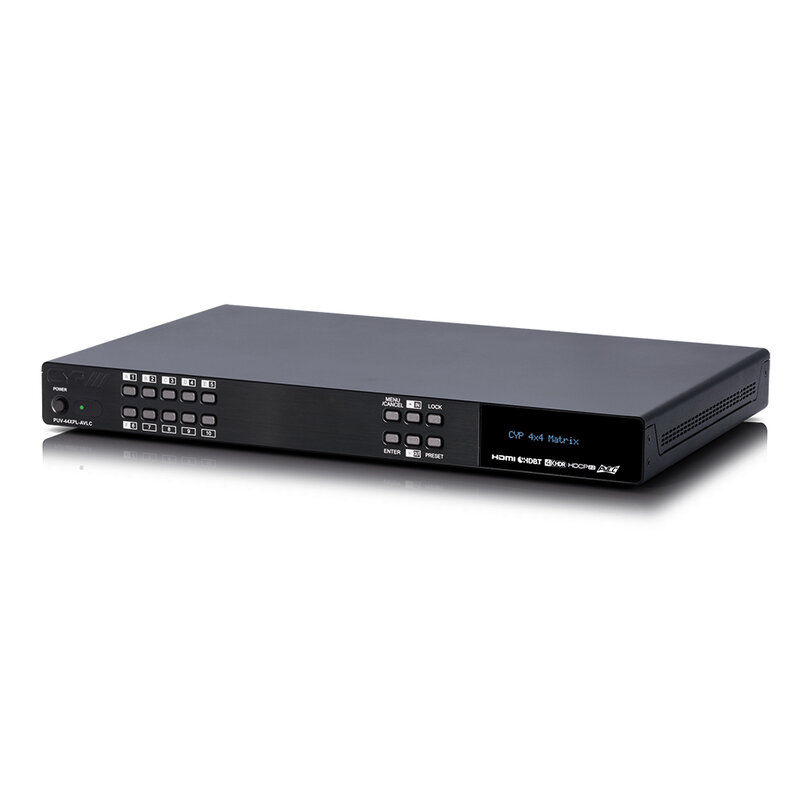

La matrice gère quatre sources HDMI et les distribue vers quatre sorties HDBaseT, prenant en charge des signaux jusqu'à 4K à 60 Hz 4:4:4 8 bits et HDR 10/12 bits, y compris Dolby Vision, avec une compatibilité totale HDMI 2.0 et HDCP 2.2. La technologie AVLC permet la transmission de contenu jusqu'à 18 Gbps malgré la limitation physique du HDBaseT, tout en maintenant une qualité visuelle sans perte même avec des signaux 4K 6G.

Deux sorties HDBaseT incluent une mise à l'échelle indépendante, permettant d'envoyer du contenu 4K HDR vers des écrans 1080p sans compromettre la compatibilité du système. Chaque zone intègre également l'extraction audio via des sorties analogiques L/R, et la prise en charge des formats audio avancés (Dolby Atmos, Dolby TrueHD, DTS-HD MA, LPCM 7.1) garantit une parfaite intégration avec les systèmes audio.

Le système utilise le PoH pour alimenter les récepteurs via le câble réseau et prend en charge la transmission bidirectionnelle IR et RS-232 pour un contrôle à distance, avec une gestion complète via les boutons de la façade, IR, RS-232, Telnet et Web GUI.

Caractéristiques principales

• Compatible HDMI 2.0 et conforme HDCP 1.4 et HDCP 2.2

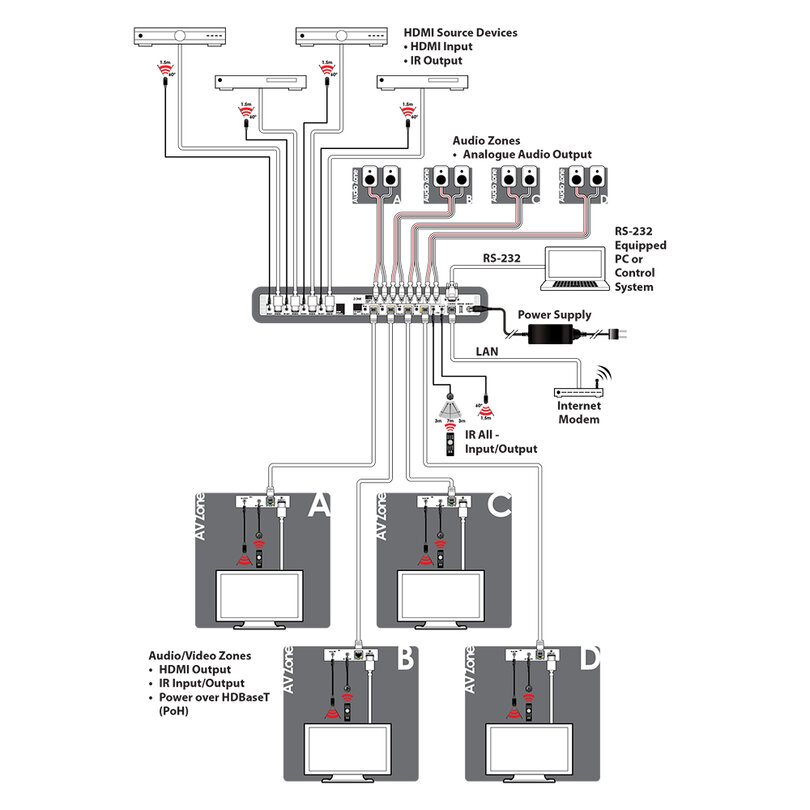

• Distribue 4 sources HDMI vers 4 écrans via 4 sorties HDBaseT
• Vidéo et audio haute définition, PoH, et contrôle IR bidirectionnel avec transmission RS-232
• Prend en charge les entrées vidéo jusqu'à 4K UHD (18 Gbps, 4K à 50/60 Hz 4:4:4 8 bits)
• Technologie AVLC (compression adaptative visuellement sans perte)
• HDR 10 bits et 12 bits
• Résolutions de sortie prises en charge jusqu'à 4K à 50/60 Hz (4:4:4 8 bits)
• 4K 3G jusqu'à 70 mètres et 4K 6G jusqu'à 40 mètres
• Transmission audio haute définition : LPCM 2/5.1/7.1, Dolby Digital 2/5.1, Dolby Digital Plus, Dolby TrueHD, Dolby Atmos et DTS-HD Master Audio
• Prend en charge la répétition HDCP et le CEC

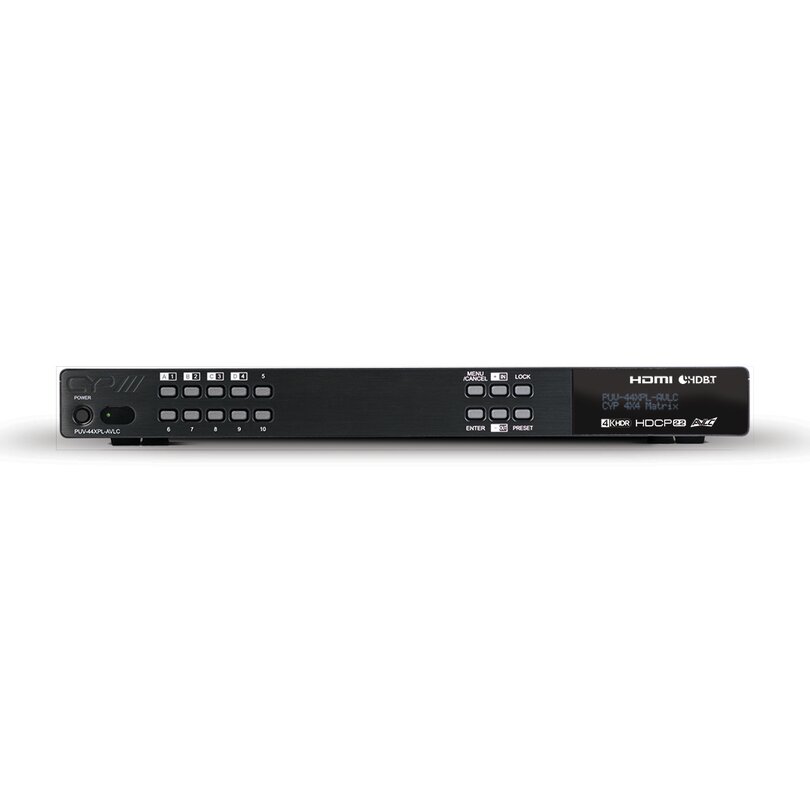

• Contrôle via RS-232, télécommande, panneau avant et contrôle IP (Telnet et Web GUI)
• Design rackable 1U

Bénéfices utilisateur

• Distribution 4K HDR visuellement sans perte, même sur HDBaseT grâce à la technologie AVLC
• Compatibilité totale avec les sources 4K 6G et le contenu Dolby Vision
• Mise à l'échelle indépendante sur deux sorties pour piloter des écrans 4K et 1080p dans une même installation
• Extraction audio pour chaque zone pour une intégration parfaite avec les systèmes audio externes
• PoH pour alimenter les récepteurs sans alimentation supplémentaire
• Contrôle flexible via IP, RS-232, IR et boutons de façade

Secteurs d'utilisation

• Installations AV professionnelles multizones
• Environnements d'entreprises (salles de conférence et de réunion)
• Résidentiel haut de gamme avec distribution HDR 4K
• Commerce de détail
• Studios de diffusion et de post-production
• Systèmes de contrôle centralisés avec matrices HDMI/HDBaseT

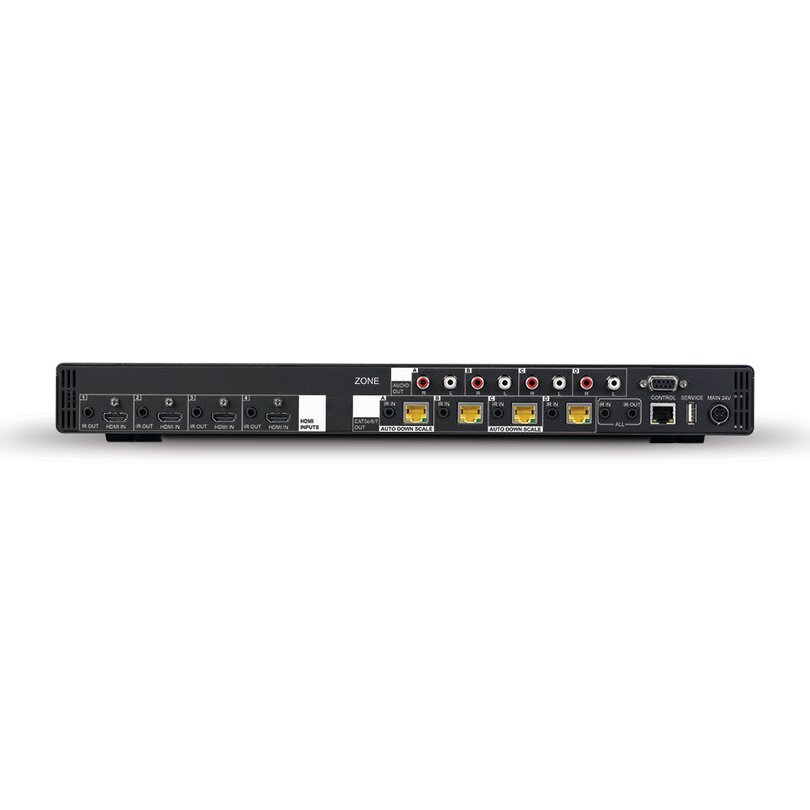

Technical characteristics

• Inputs:

  • 4 × HDMI (uncompressed AV and data)
  • 5 × 3.5 mm stereo mini‑jack (infrared receiver)
  • 1 × 9‑pin D‑Sub (RS‑232 data)
  • 1 × RJ45 (IP Control)
  • 1 × USB Type‑A (service port proprietary data)
• Outputs:

  • 4 × RJ45 (HDBaseT – AVLC HDMI & proprietary data)
  • 8 × RCA (analogue stereo L/R)
  • 5 × 3.5 mm stereo mini‑jack (infrared emitter)
• PSU: 24 V_DC 6.25 A
• Dimensions (W × H × D): 43.8 × 4.45 × 27 cm
• Weight: 3.56 kg
