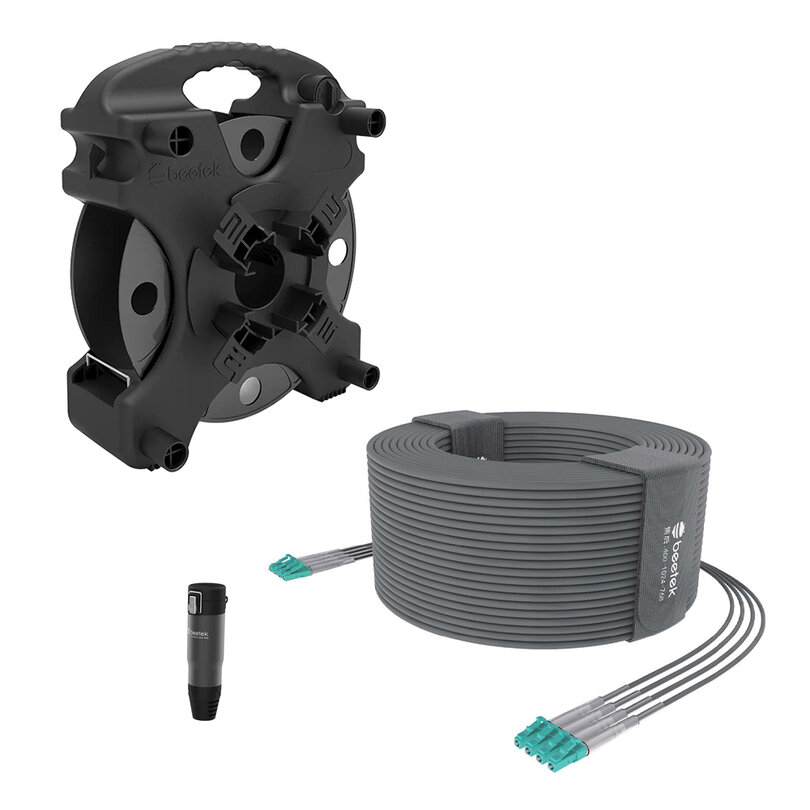

Kit consisting of 50 m multi-mode fiber optic cable (G300-50U-4LC) + cable reel (DF100) + protective cap (BH03)
Kit costituito da cavo in fibra ottica da 50 m (G300-50U-4LC) + avvolgicavo (DF100) + cappuccio di protezione per salvaguardare la fibra ottica (BH03).
G300-50U-4LC
Cavo armato in fibra ottica multi-modale OM3-300 (50 / 125 μm) a 4 conduttori progettato con tecnologia all'avanguardia nel settore, lunghezza di 50 m, connettori LC. I cavi in fibra ottica armati, noti anche come cavi a guaina armata, sono cavi ottici con uno strato protettivo esterno realizzato in materiali metallici e fibre. Questi strati offrono protezione meccanica contro danni fisici, umidità e altri fattori ambientali, possono quindi resistere a qualsiasi ambiente difficile. Appositamente progettati per il settore del noleggio e dell'allestimento.
Caratteristiche principali
- Cavo multi-modale OM3 armato a 4 conduttori
- Scelta flessibile di connettori LC, SC, ST o FC (o combinazione di 1-4 tipi di connettori)
- Numero di conduttori e lunghezza del cavo personalizzabili
- Lunghezza di derivazione di 1 m
- 5 strati di struttura in fibra di acciaio corazzato, intrecciata e aramidica
- Guaina in TPU morbido che offre protezione dai roditori, elevata resistenza alla trazione e alla compressione
- Fornito con due protezioni per cavi BH03
- Si consiglia l'utilizzo con avvolgicavo Beetek
DF100
Avvolgicavo specificamente sviluppato e progettato per il settore rental e dell'allestimento, adatto per cavi video, audio, in fibra ottica e di rete. Sono disponibili diversi colori per differenziare i vari tipi di cavo ed è possibile avere un'etichettatura per una facile identificazione. Ha manicotti protettivi per connettori in lega di alluminio abbinati in base al tipo di cavi utilizzati.
DF 100 è leggero e può essere utilizzato per conservare 100 m di cavo in fibra ottica e 70 m di cavo di rete.
Caratteristiche principali
- La struttura portante e il fermo integrati possono ritrarsi e srotolare facilmente e possono essere gestiti da una singola persona
- Può essere impilato o appeso al rack, risparmiando più spazio per lo stoccaggio
- La bobina completamente chiusa funge da protezione, anticaduta, antiurto e facile da trasportare
BH03
BH03 è un cappuccio di protezione staccabile di medie dimensioni, in lega di alluminio, per salvaguardare la fibra ottica e altri tipi di cavi durante le installazioni. Può essere utilizzato con qualsiasi cavo che abbia un diametro esterno fino a 35 mm. Un prodotto semplice ma efficace, progettato appositamente per il settore del noleggio e dell'allestimento per proteggere la fibra ottica a sei nuclei, cavi CAT, SDI, HDMI, DP e altri da ambienti difficili.
Technical characteristics
G300-50U-4LC
- Lenght: 50 m
- Connector type: LC
- Connector color: light blue
- Fiber type: multi-mode OM3-300 (50 / 125 μm)
- Fiber core brand: YOFC
- Number of cores: 4
- Branch length: 1 m
- Structural layers: fiber core + core cladding + interior Kevlar reinforcement + TPU inner cladding + stainless steel
armored tube + exterior Kevlar reinforcement + stainless steel braided shield + TPU outer jacket
- Jacket outer diameter: 6.2 mm ±0.1 mm
- Jacket color: matte gray
- Jacket material: matt frosted TPU
- Spiral tube diameter: 3.8 mm ±0.1 mm
- Spiral tube material: 304 stainless steel
- Core cladding diameter: 0.6 mm ±0.05 mm x 4
- Core cladding material: LSZH
- Core cladding color: blue, orange, green, brown
- Core diameter: 50 μm ±2.5 μm
- Cladding diameter: 124.8 μm ±1.0 μm
- Transmission rate: 10 Gb/s within 300 m
- Cladding out of roundness: ≤ 1.0%
- Core / cladding concentricity error: ≤ 1.5 μm
- Coating Diameter: 245 ±7 μm
- Coating layer out of roundness: ≤ 6.0%
- Cladding / coating concentricity error: ≤ 12.0 μm
- Full bandwidth: 850 nm ≥ 1500 MHz*km, 1300 nm ≥ 500 MHz*km
- Effective bandwidth: 850 nm ≥ 2000 MHz*km, 1300 nm ≥ 500 MHz*km
- Attenuation coefficient: 850 nm ≤ 3.5 dB/km, 1300 nm ≤ 1.5 dB/km
- Tensile (LC connector): long-term 50 N, short-term 60 N
- Tensile (optical cable): long-term 300 N, short-term 600 N
- Compressive strength: long-term 2000 N/10 cm; short-term 3000 N/10 cm
- Linear rolling: 300 N/cm armor layer deformation < 0.3 mm, additional attenuation < 0.2 dB
- Minimum bending radius: dynamic > 20D, static > 10D (*D is the outer diameter of the cable)
- Transmission rate: 10 Gbps within 300 meters
- Operating temperature: -20 to 70 °C
DF100
- Product material: ABS, PP
- Product color: black
- Multi-surface placement: all five surfaces can be placed on the ground / table surface
- Portable / hanging: portable, or placed on a cable rack
- Stackable: multiple units can be stacked together to save space
- Custom information: user can customize information for easy management
- Anti-fall & anti-collision: enclosed reel design is anti-fall and anti-collision, convenient for transportation
- Single-person manageability, one person can quickly unwind and retract cable
- Folding handle: yes
- Extended handle: supports detachable extended handle
- Bearing structure: labor-saving built-in bearing
- Cable holder: yes
- RJ45 connector holder: yes
- Product dimensions: 32 x 16.5 x 38.5 cm
- Weight: 1.5 kg
BH03
- Product material: aluminum alloy shell
- Product color: black
- Applicable products: fiber, CAT, HDMI / DP cables
- Maximum outer diameter: 35 mm
- Product structure: peanut shell structure (detachable design for easy installation)
- Customer logo: customization provided for 1000 pieces or more
- Size: 130 x 35 x 48.47 mm
- Weight: 56.6 g
