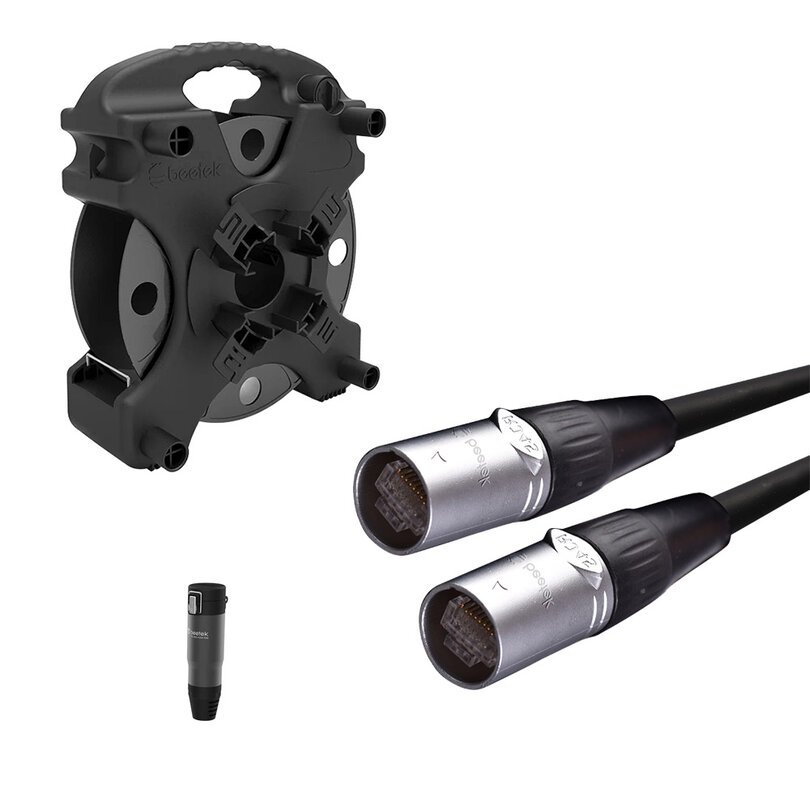

Kit consisting of 50 m CAT6a S/FTP cable (W400-50M-B) with etherCON connectors + cable reel (DF100) + protective cap (BH03)
Kit costituito da cavo CAT6a S/FTP da 50 m con connettori etherCON (W400-50M-B) + avvolgicavo (DF100) + cappuccio di protezione per salvaguardare il cavo CAT (BH03).
W400-50M-B
Progettato appositamente per mixer digitali, illuminazione DMX, extender HDBaseT e sistemi LED, questo cavo CAT6a S/FTP da 50 m adotta una guaina esterna realizzata nell'esclusivo materiale TPE per aumentare la flessibilità, la resistenza alla trazione/usura e la durata.
Il corpo del cavo è realizzato in rame privo di ossigeno (OFC) 23 AWG a 8 fili. Utilizza una schermatura in lamina di alluminio intrecciata e una schermatura intrecciata in alluminio e magnesio con un tasso di schermatura del 100% per prestazioni superiori. I connettori RJ45 sono di tipo etherCON con pin placcati oro 50 μm.
Caratteristiche principali
- Cavo di rete CAT6a S/FTP pronto all’uso, progettato per mixer e applicazioni d'illuminazione DMX
- Doppia schermatura con 8 conduttori
- Frequenza di trasmissione di 500 MHz e velocità di trasmissione di 10 Gbps
- Rame OFC (privo di ossigeno) a singolo filo con 8 conduttori 23 AWG
- La schermatura intrecciata e a treccia offre un tasso di schermatura del 100%
- Guaina in materiale TPE per aumenta la flessibilità, la resistenza alla trazione e la durata del cavo
- Robusti connettori RJ45 etherCON
- Disponibile in lunghezze da 5 m a 100 m
- Lunghezze di 20 m e oltre possono essere avvolte sugli avvolgicavo Beetek delle serie DF e PCD
DF100
Avvolgicavo specificamente sviluppato e progettato per il settore rental e dell'allestimento, adatto per cavi video, audio, in fibra ottica e di rete. Sono disponibili diversi colori per differenziare i vari tipi di cavo ed è possibile avere un'etichettatura per una facile identificazione. Ha manicotti protettivi per connettori in lega di alluminio abbinati in base al tipo di cavi utilizzati.
DF 100 è leggero e può essere utilizzato per conservare 100 m di cavo in fibra ottica e 70 m di cavo di rete.
Caratteristiche principali
- La struttura portante e il fermo integrati possono ritrarsi e srotolare facilmente e possono essere gestiti da una singola persona
- Può essere impilato o appeso al rack, risparmiando più spazio per lo stoccaggio
- La bobina completamente chiusa funge da protezione, anticaduta, antiurto e facile da trasportare
BH03
BH03 è un cappuccio di protezione staccabile di medie dimensioni, in lega di alluminio, per salvaguardare la fibra ottica e altri tipi di cavi durante le installazioni. Può essere utilizzato con qualsiasi cavo che abbia un diametro esterno fino a 35 mm. Un prodotto semplice ma efficace, progettato appositamente per il settore del noleggio e dell'allestimento per proteggere la fibra ottica a sei nuclei, cavi CAT, SDI, HDMI, DP e altri da ambienti difficili.
Technical characteristics
W400-50M-B
- CAT6 S/FTP network cable (etherCON)
- Lenght: 50 m
- Connector type: RJ45 S/FTP
- Cable type: CAT6a SFTP
- Environmental information: RoHS 2.0 compliant
- RJ45 connector: etherCON
- Connector type: RJ45 S/FTP
- Gold plate thickness: 50 µm
- Latch tab: integrated break-resistant tab
- Structure: conductor + insulation + aluminum foil + ground wire + braid + jacket
- Conductor gauge: 23AWG
- Conductor size: 0.26 ±0.008 mm x 8
- Conductor material: single strand oxygen free copper
- Insulation material: foam-skin PE
- Insulation color code:
- 1P: blue & white / blue
- 2P: orange & white / orange
- 3P: green & white / green
- 4P: brown & white / brown
- Core wire direction: s
- Core wire lay length: < 30 mm
- Cable direction: s
- Cable lay length: ≦ 120 mm
- Outer jacket material: double-layer PVC
- Aluminium foil: aluminum foil pair shielded
- Ground wire: 7 x 0.16 mm multi-strand oxygen free copper (26 AWG）
- Braid material: 128 x 0.12 mm tinned copper braid shield
- Shielding rate: 100%
- Jacket material: TPE
- Jacket outer diameter: 8.0 ±0.20 mm
- Jacket color: black
- Conductor resistance:＜68.4 ohm/km at 20 ℃
- Insulation resistance: ＞5000 ohm at 20 ℃
- Withstand voltage: 1000 VDC/1 min, no breakdown
- Delay difference: ≤ 30 ns/100 m (1 - 125 MHz）
- Frequency: 500 MHz
- Testing: PASS FLUKE
- Insulation elongation: ≥ 300%
- Insulation tensile: ≥16 Mpa
- Jacket elongation: ≥ 100%
- Jacket tensile: ≥ 12.5 Mpa
- Maximum relative mutual coupling capacitance: 5.6 nF/100 m
- Maximum capacitance unbalance: 330 pF/100 m
- Operating temperature: -20 to 80 ℃
- Operating voltage: 60 V
DF100
- Product material: ABS, PP
- Product color: black
- Multi-surface placement: all five surfaces can be placed on the ground / table surface
- Portable / hanging: portable, or placed on a cable rack
- Stackable: multiple units can be stacked together to save space
- Custom information: user can customize information for easy management
- Anti-fall & anti-collision: enclosed reel design is anti-fall and anti-collision, convenient for transportation
- Single-person manageability, one person can quickly unwind and retract cable
- Folding handle: yes
- Extended handle: supports detachable extended handle
- Bearing structure: labor-saving built-in bearing
- Cable holder: yes
- RJ45 connector holder: yes
- Connector protector holder: supports BH01, BH02 and BH03 connector protector
BH03
- Product material: aluminum alloy shell
- Product color: black
- Applicable products: fiber, CAT, HDMI / DP cables
- Maximum outer diameter: 35 mm
- Product structure: peanut shell structure (detachable design for easy installation)
- Customer logo: customization provided for 1000 pieces or more
- Size: 130 x 35 x 48.47 mm
- Weight: 56.6 g
