SMART-TxRx - Kit that extends SPI pixel‑LED signal runs from under 5 meters to up to 50 meters per Tx / Rx pair, stable, interference‑free data transmission

Kit that extends SPI pixel‑LED signal runs from under 5 meters to up to 50 meters per Tx / Rx pair, stable, interference‑free data transmission

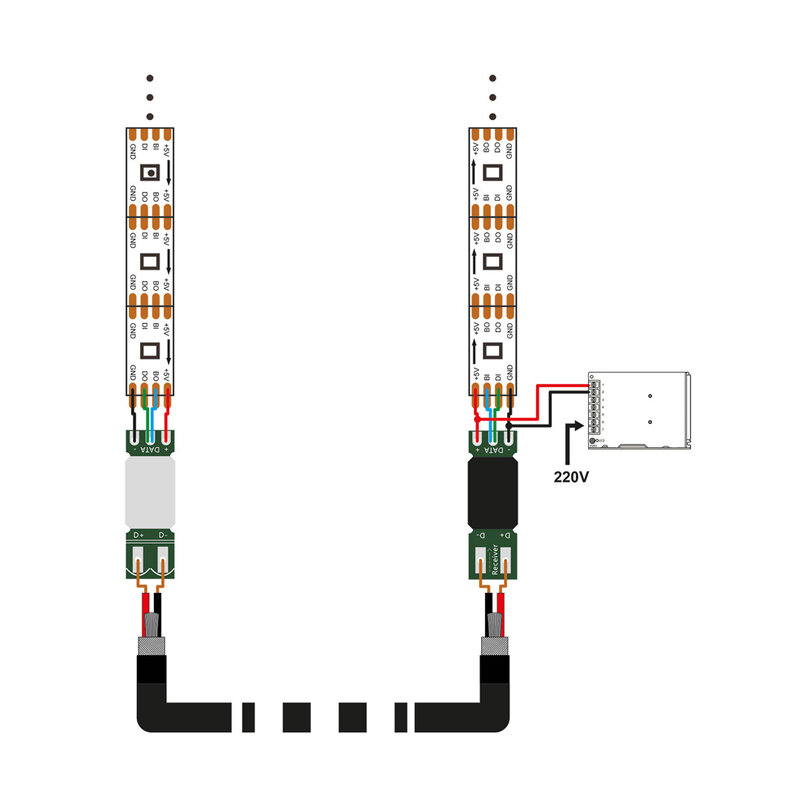

SMART‑TxRx è un sistema trasmettitore / ricevitore progettato per superare il limite tipico degli impianti LED pixel basati su segnale SPI, portando la distanza massima da meno di 5 metri fino a 50 metri per ogni coppia Tx / Rx. In trasmissione, il dispositivo converte automaticamente il segnale SPI (TTL) in un segnale simmetrico stabile per lunghe tratte, eliminando interferenze ed evitando la perdita di dati, per poi riconvertirlo in SPI all’arrivo.

Il kit include 5 trasmettitori e 5 ricevitori, permettendo di gestire più installazioni o di estendere un’unica linea con più stadi in cascata. Grazie al design estremamente compatto (31 mm) e ai punti di saldatura ampi, l’integrazione risulta semplice anche in controsoffitti o spazi ridotti. Il sistema funziona in modo completamente automatico (5 - 24 V_DC) e consente anche di posizionare il controller a distanza, liberando l’installazione da vincoli estetici o logistici.

Pensato per applicazioni architetturali, retail, hospitality e progetti complessi con lunghe tratte di LED pixel, lo SMART‑TxRx diventa uno strumento essenziale quando è necessario superare il limite dei 5 metri tipico del segnale / protocollo SPI.

Technical characteristics

• Input voltage: 5 - 24 V_DC
• Input signal:
  • Tx: SPI (TTL)
  • Rx: balanced signal
• Output signal:
  • Tx: balanced signal
  • Rx: SPI (TTL)

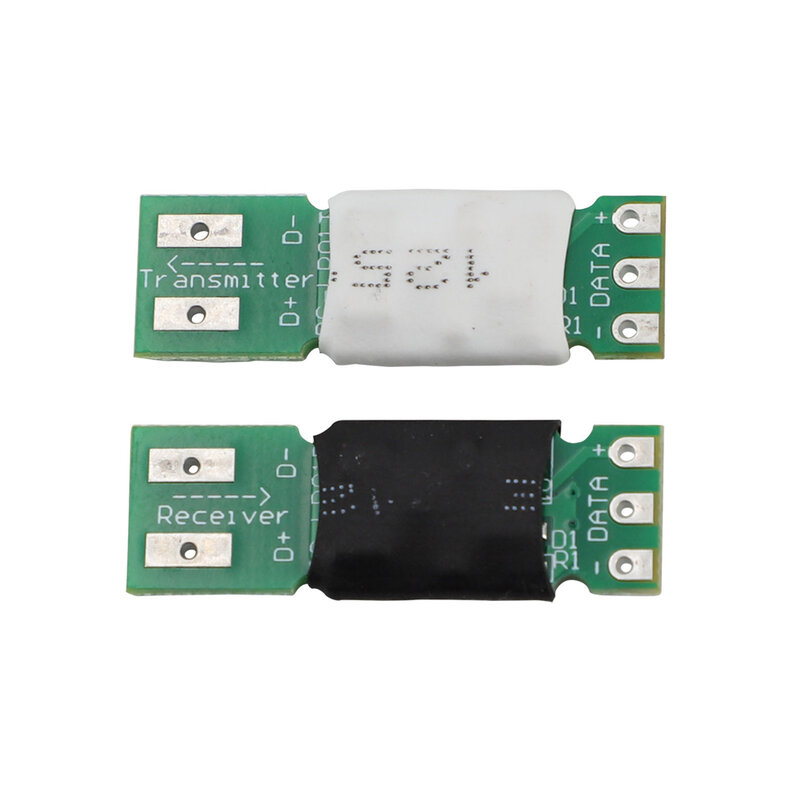

• Input connection (Tx): 3 solder tracks
• Output connection (Tx): 2 solder tracks
• Input connection (Rx): 2 solder tracks
• Output connection (Rx): 3 solder tracks
• Kit of 5 Tx / 5 Rx
• Ambient temperature: -20 to +55 °C
• IP rating: 20
• Dimensions: 31 x 10 x 5 mm
• Weight: 2 g
