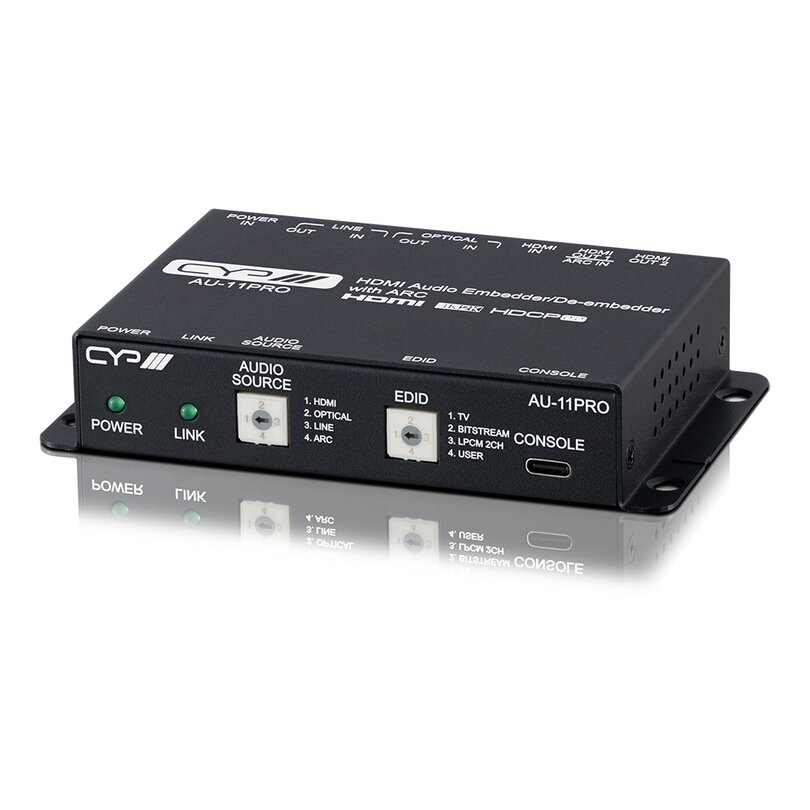

AU-11PRO - Full 4K HDMI embedder and de-embedder with ARC

Full 4K HDMI embedder and de-embedder with ARC

Audio embedder / de‑embedder HDMI 4K con supporto ARC, progettato per estrarre o inserire audio da / verso segnali HDMI, ottici o analogici. Il dispositivo può prelevare l’audio da HDMI, ARC (dall'uscita HDMI 1), ottico S/PDIF o ingresso stereo analogico, e inviarlo simultaneamente alle uscite HDMI, ottica e analogica, grazie a un’elaborazione ADC / DAC di alta qualità.

Supporta video fino a 4K @ 60 Hz 4:4:4 (18 Gbps), HDR 10/12 bit e formati audio avanzati come LPCM fino a 8 canali, Bitstream e HD Bitstream. Integra inoltre una gestione EDID avanzata con preset e possibilità di caricare un EDID personalizzato.

Caratteristiche principali

• Compatibile con HDMI 2.0 e DVI 1.0
• Compatibile con HDCP 1.x e 2.2
• Un ingresso HDMI e due uscite HDMI duplicate
• Supporto video fino a 4K UHD+ (18 Gbps, 4K @ 50/60 Hz 4:4:4, 8‑bit) in ingresso e in uscita
• Supporto pass‑through per sorgenti HDR a 10 e 12 bit
• Supporto pass‑through audio HDMI per LPCM fino a 8 canali, Bitstream e HD Bitstream
• Sorgente audio di estrazione selezionabile liberamente
• Uscita ottica limitata a LPCM 2.0 e Bitstream standard
• Uscita analogica limitata a LPCM 2.0

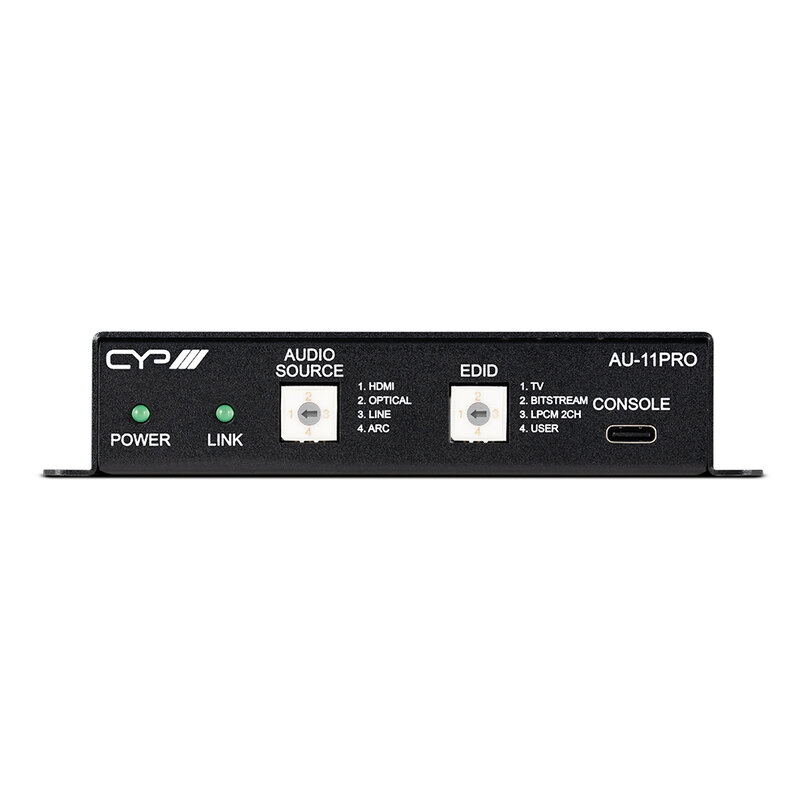

• Controllabile tramite selettori frontali e tramite porta Virtual COM via USB‑C
• Gestione EDID con modalità bypass, due EDID preconfigurati e un EDID personalizzabile dall’utente

Vantaggi per gli utenti

• Piena compatibilità con segnali video 4K 60 4:4:4 e contenuti HDR
• Consente l’utilizzo di soundbar, amplificatori o diffusori attivi anche con formati audio non supportati dal display

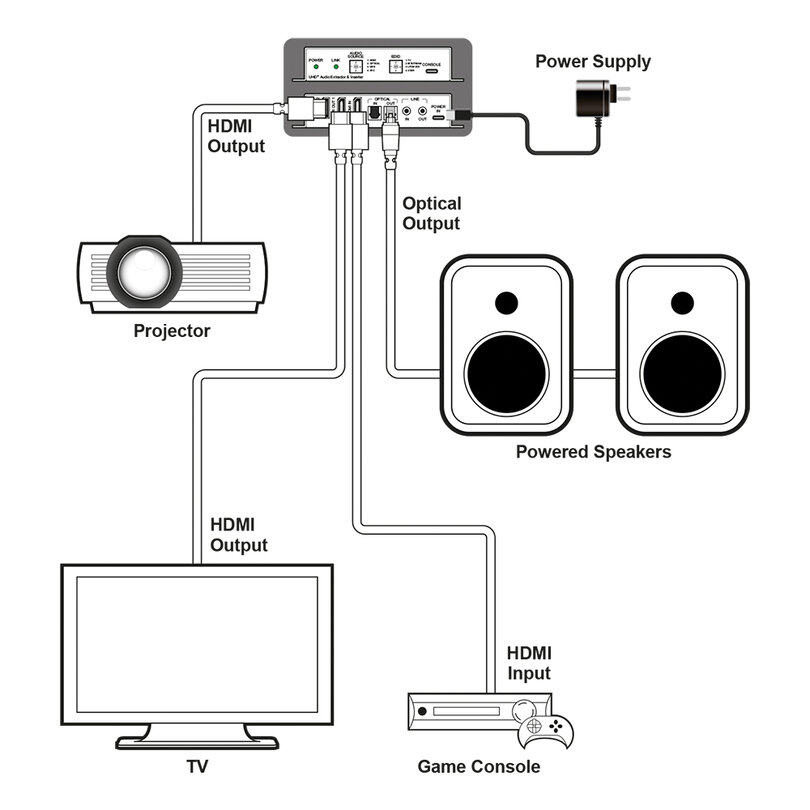

• Due uscite HDMI in mirroring per collegare contemporaneamente due display o un display e un videoproiettore
• Massima compatibilità con matrici e switch grazie alla gestione EDID avanzata
• Conversione audio di alta qualità tramite ADC / DAC integrati

Ambiti di utilizzo

• Sale conferenze e meeting room con routing audio / video complesso
• Installazioni AV professionali che richiedono gestione avanzata dei segnali HDMI
• Sistemi Home Theater
• Integrazione di soundbar e sistemi audio esterni con sorgenti 4K
• Applicazioni di Digital Signage con distribuzione separata di audio e video
• Setup che richiedono la duplicazione del segnale HDMI su due display

Technical characteristics

Interfaces

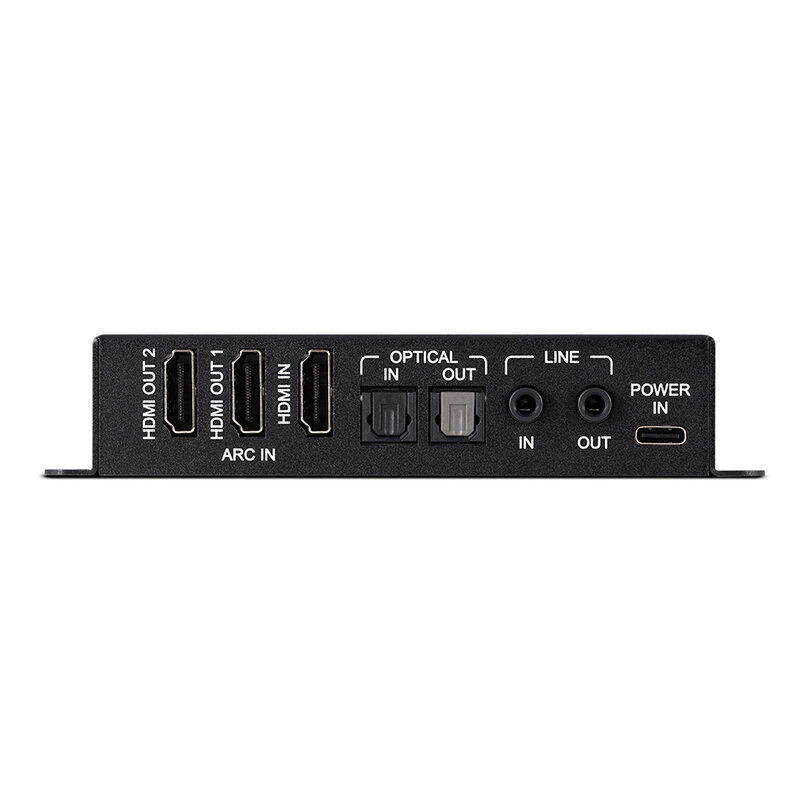

• Input ports: 1 x HDMI (Type‑A), 1 x optical (S/PDIF), 1 x analogue stereo (3.5 mm)
• Output ports: 2 x HDMI (Type‑A), 1 x optical (S/PDIF), 1 x analogue stereo (3.5 mm)
• Control I/O: 1 x USB Type‑C

Video

• HDMI compliance: HDMI 2.0
• Input signal type: 4K @ 60 YUV 4:4:4
• Output signal type: 4K @ 60 YUV 4:4:4
• Max. input resolution: 3840 x 2160p @ 60 YUV 4:4:4
• Max. output resolution: 3840 x 2160p @ 60 YUV 4:4:4

Audio

• HDMI audio: LPCM (2 channels)
• Line IN: 2 V_RMS, S/N > 80 dB (1 kHz, 0 dBFS)
• Line OUT: 2 V_RMS, S/N > 80 dB (1 kHz, 0 dBFS)

Power

• Power supply: 5 V_DC / 3 A
• Power consumption: 3.5 W

Field Firmware Update

• PC

Enclosure

• Chassis material: metal (steel)
• Chassis color: black
• Dimensions (case only): 12.8 x 7.5 x 2.5 cm
• Dimensions (all inclusive): 12.8 x 7.9 x 2.5 cm
• Weight: 300 g
