EL-42M-PIP - Advanced 4 × 2 HDMI multiview and PiP switcher, 4K HDR support, seamless matrix switching, independent scaling and EDID management, IR RS‑232 Telnet and Web GUI control

Advanced 4 × 2 HDMI multiview and PiP switcher, 4K HDR support, seamless matrix switching, independent scaling and EDID management, IR RS‑232 Telnet and Web GUI control

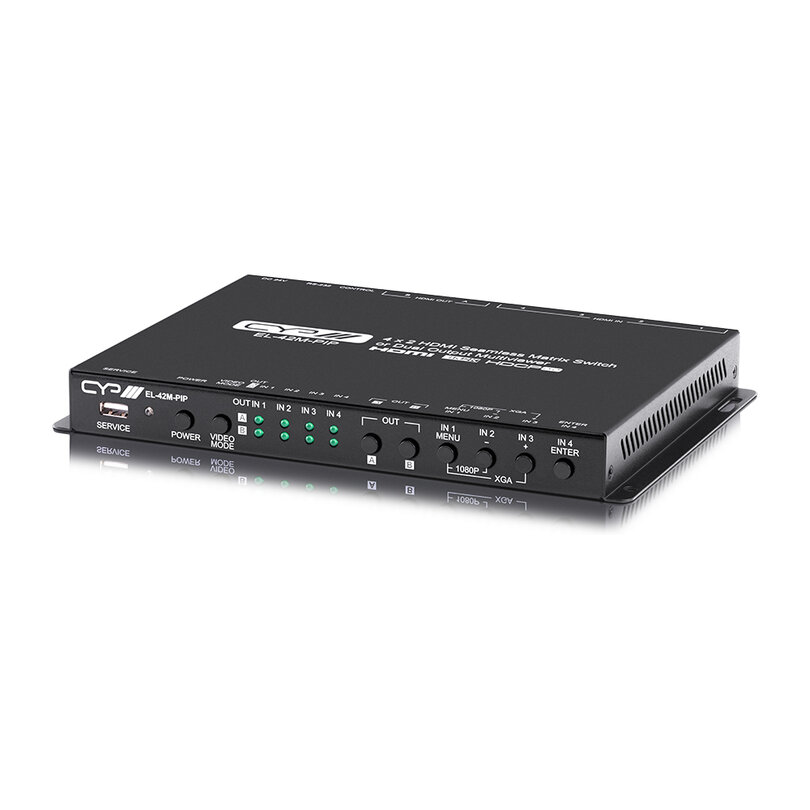

EL‑42M‑PIP è un avanzata matrice multi‑view/switcher con funzionalità PIP (Picture‑in‑Picture).

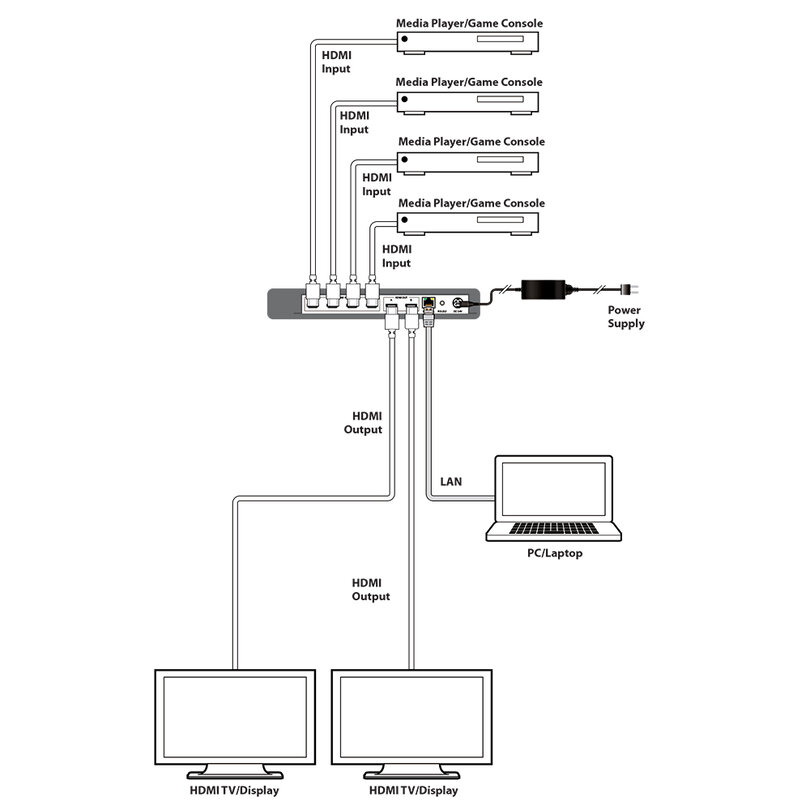

Supporta sorgenti 4K HDR e consente la visualizzazione simultanea fino a quattro ingressi in modalità multiview tramite le due uscite HDMI duplicate. La configurazione delle finestre può essere richiamata tramite preset o modificata in tempo reale tramite Web GUI.

Il dispositivo può operare anche in modalità Matrix con commutazione seamless per applicazioni a bassa latenza. Il controllo è disponibile tramite pulsanti frontali, OSD, RS‑232, Telnet IP e Web GUI, con gestione indipendente della scalatura, dell’EDID e dell’audio in tutte le modalità.

Caratteristiche principali

• Commutazione seamless delle sorgenti in modalità Matrix
• Supporta dimensioni, posizione e impostazioni personalizzate delle sorgenti collegate in modalità finestra PIP

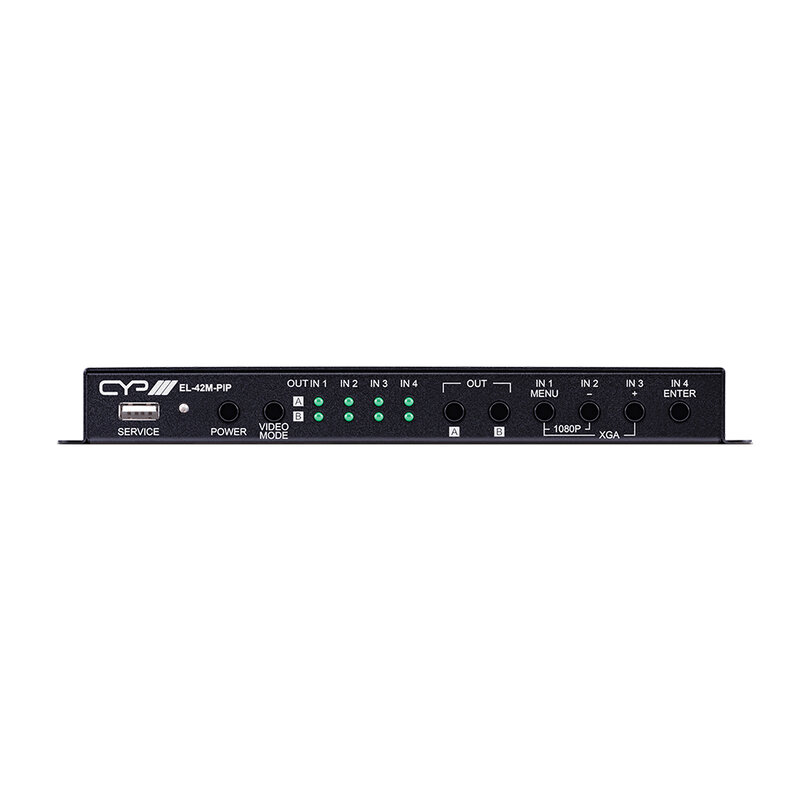

• Controllo tramite RS‑232, IR, Telnet, Web GUI e pulsanti frontali
• Scalatura indipendente della sorgente e gestione EDID (interna o esterna)
• Selezione e instradamento indipendente della sorgente audio in tutte le modalità

Vantaggi per gli utenti

• Visualizzazione simultanea di più sorgenti in modalità multiview
• Commutazione seamless per applicazioni a bassa latenza
• Controllo flessibile tramite IR, RS‑232, Telnet e Web GUI
• Gestione indipendente della scalatura e dell’EDID per ogni sorgente
• Routing audio indipendente per configurazioni AV avanzate
• Personalizzazione completa delle finestre PIP

Ambiti di utilizzo

• Applicazioni broadcast
• Eventi live
• Ambito militare e di sorveglianza
• Medicale
• Installazioni AV professionali multischermo

Technical characteristics

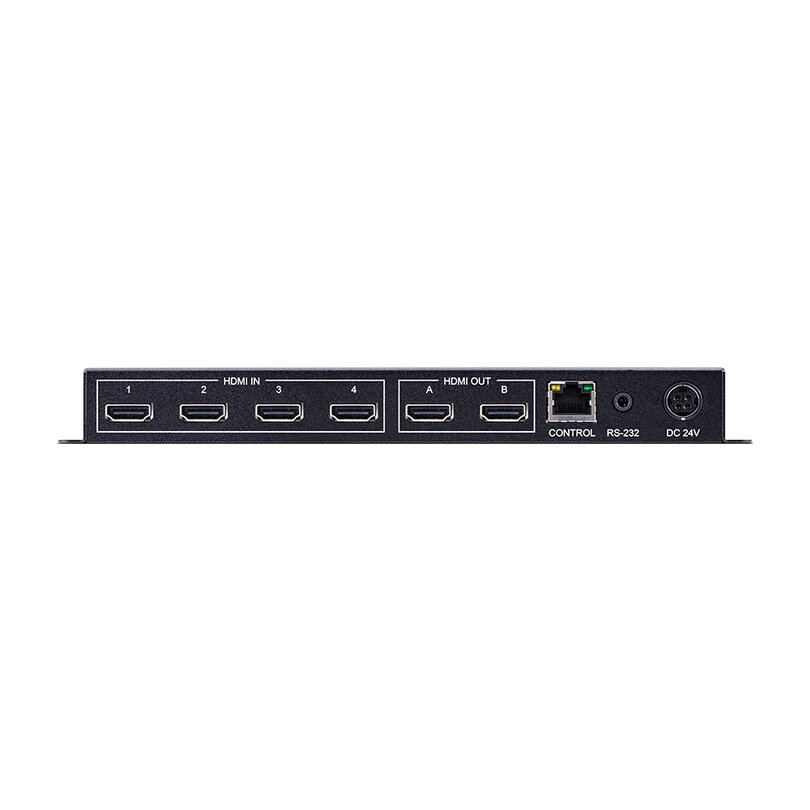

• Inputs:

  • 4 × HDMI (uncompressed AV and data)
  • 1 × RJ45 (IP control)
  • 1 × 3.5 mm stereo mini‑jack (RS‑232)
  • 1 × USB type A (service port propriety data)
• Outputs:

  • 2 × HDMI (uncompressed AV and data)
• PSU: 24 V_DC 2.7 A
• Dimensions (W × H × D): 23.15 × 2.5 × 15.8 cm
• Net weight: 980 g
