EL-8500VA - Advanced multi‑format 4K presentation switch, HDMI, USB‑C, VGA and HDBaseT inputs, integrated scaler, audio mixer, 2 × 20 W amplifier, flexible control options

Advanced multi‑format 4K presentation switch, HDMI, USB‑C, VGA and HDBaseT inputs, integrated scaler, audio mixer, 2 × 20 W amplifier, flexible control options

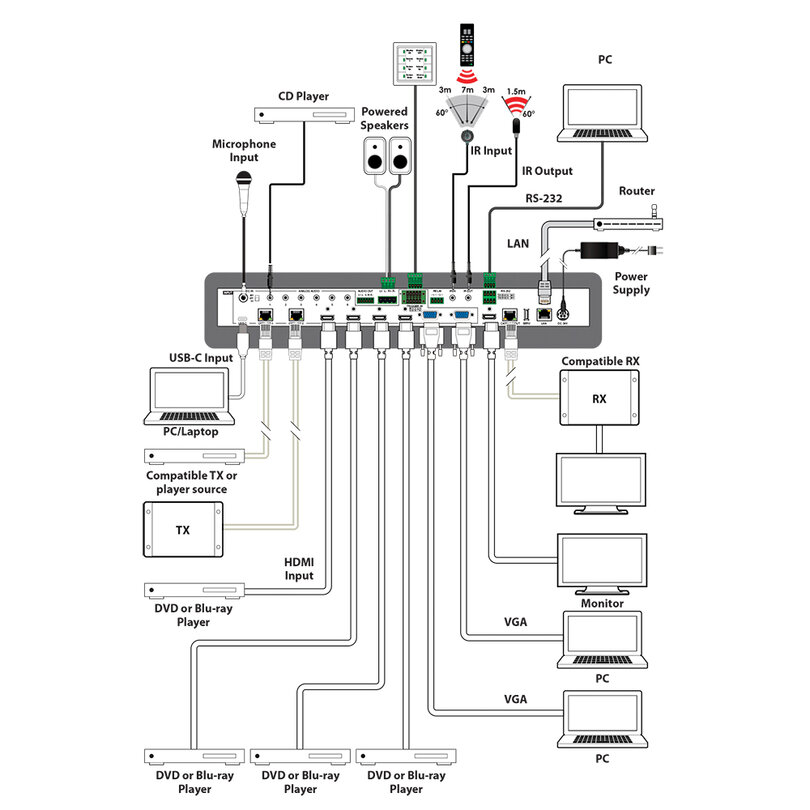

EL‑8500VA è un presentation switcher multi‑formato con scaler integrato, progettato per gestire ingressi HDMI, USB‑C, HDBaseT e VGA e inviare il segnale alle uscite HDMI e HDBaseT duplicate.

Supporta risoluzioni fino a 4K @ 60 4:4:4 su HDMI e USB‑C, con down‑conversion automatica per l’uscita HDBaseT. Consente la trasmissione AV fino a 70 m in 4K e 100 m in 1080p su un singolo cavo Cat.5e/6/7, fornendo anche PoH a ricevitori compatibili. Include ingressi audio analogici, ingresso microfonico, mixer audio integrato e amplificatore stereo da 2 × 20 W, offrendo ampia flessibilità per presentazioni e ambienti didattici.

Il controllo è disponibile tramite pulsanti frontali, OSD, Web GUI, Telnet, RS‑232 e trigger per automazioni semplificate.

Caratteristiche principali

• Commutazione e scalatura di tutti gli ingressi AV per la visualizzazione sulle uscite HDMI e HDBaseT duplicate
• Supporta video fino a 4K UHD (18 Gbps, 4K @ 50/60 Hz 4:4:4, 8‑bit) in ingresso e in uscita
  N.B. L’uscita HDBaseT effettua automaticamente il down‑convert delle sorgenti 4K @ 50/60 (4:4:4) a 4K @ 50/60 (4:2:0) per mantenere la compatibilità
• L’uscita HDBaseT trasmette video e audio su un singolo cavo Cat.5e/6/7 fino a 100 m a 1080p e 70 m a 4K
• Supporta il pass‑through di molti formati audio inclusi LPCM 2.0/5.1/7.1, Bitstream e HD Bitstream
• La funzione audio mixer consente il mix dell’audio da qualsiasi ingresso analogico con l’ingresso microfonico
• Amplificatore audio integrato 2 × 20 W
• Supporto Trigger Control Keypad per attivazione semplice delle funzioni con un singolo pulsante (opzionale)
• Supporta PoH standard dall’uscita HDBaseT (PSE) verso un ricevitore HDBaseT collegato (PD) (solo ricevitori compatibili)
• Gestione EDID e HDCP completa (HDCP 2.2)
• Controllabile tramite pulsanti frontali con OSD, RS‑232, Telnet, Web GUI e trigger
• USB per aggiornamenti di servizio/firmware

Vantaggi per gli utenti

• Integrazione semplificata di sorgenti eterogenee in sale conferenze e ambienti didattici
• Qualità video sempre ottimizzata grazie alla scalatura automatica delle sorgenti
• Riduzione dei cablaggi e maggiore affidabilità con trasmissione AV su lunga distanza via HDBaseT
• Mixaggio microfono/ingressi linea
• Possibilità di pilotare direttamente diffusori passivi senza dover utilizzare amplificatori esterni
• Controllo intuitivo grazie alle molteplici interfacce di gestione
• Automazione semplice tramite trigger per scenari a pulsante singolo

Ambiti di utilizzo

• Sale conferenze e meeting room
• Aule didattiche e ambienti educational
• Installazioni corporate multi‑formato
• Spazi per presentazioni professionali
• Sistemi AV con distribuzione su lunga distanza

Technical characteristics

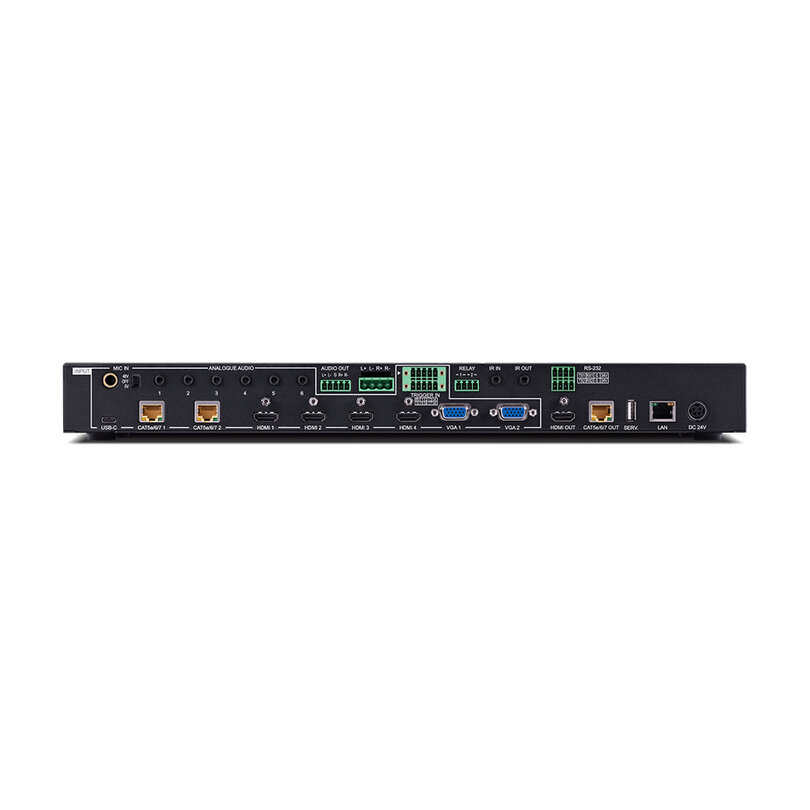

• Inputs:

  • 4 × HDMI (uncompressed AV and data)
  • 2 × RJ45 (HDBaseT HDMI & propriety data)
  • 2 × 15‑pin Dsub (VGA RGBHV)
  • 1 × 6.35 mm stereo jack (microphone)
  • 6 × 3.5 mm stereo mini‑jack (stereo L/R)
  • 1 × phoenix (10‑pin) (trigger in 8)
  • 1 × 9‑pin dsub (RS‑232 control data)
  • 1 × 3.5 mm stereo mini‑jack (infra red receiver)
  • 1 × RJ45 (IP control)
  • 1 × USB‑C (USB‑C / Thunderbolt)
• Outputs:

  • 1 × HDMI (uncompressed AV and data)
  • 1 × RJ45 (HDBaseT HDMI & propriety data)
  • 2 × 3.5 mm stereo mini‑jack (stereo L/R)
  • 1 × 3.5 mm stereo mini‑jack (infra red emitter)
• POE PSU: PoH
• PSU: 24 V_DC 6.25 A
• Dimensions (W × H × D): 43.2 × 4.3 × 17.4 cm
• Net weight: 2.6 kg
