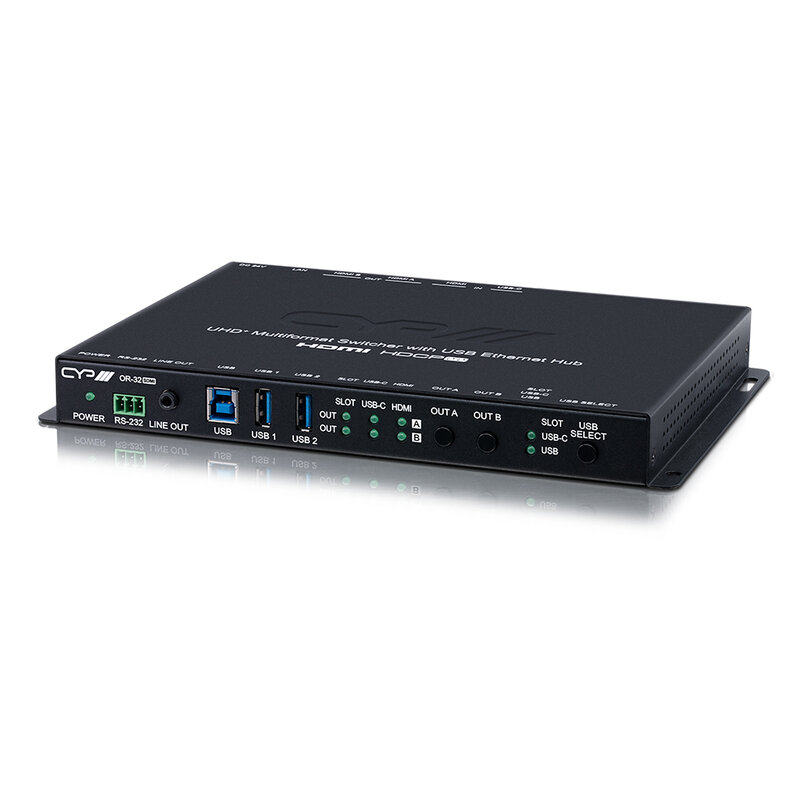

OR-32SDMI - 3 × 2 full 4K matrix with USB-C, HDMI & SDM module inputs and HDMI outputs, USB Ethernet Hub

3 × 2 full 4K matrix with USB-C, HDMI & SDM module inputs and HDMI outputs, USB Ethernet Hub

OR‑32SDMI è una matrice di commutazione video 3 × 2 di nuova generazione progettata per gestire segnali multi‑formato.

Supporta ingressi HDMI, USB‑C e un alloggiamento SDM per moduli opzionali, offrendo una flessibilità superiore rispetto ai tradizionali switcher fissi. Le due uscite HDMI permettono la distribuzione simultanea verso display, proiettori o sistemi di videoconferenza.

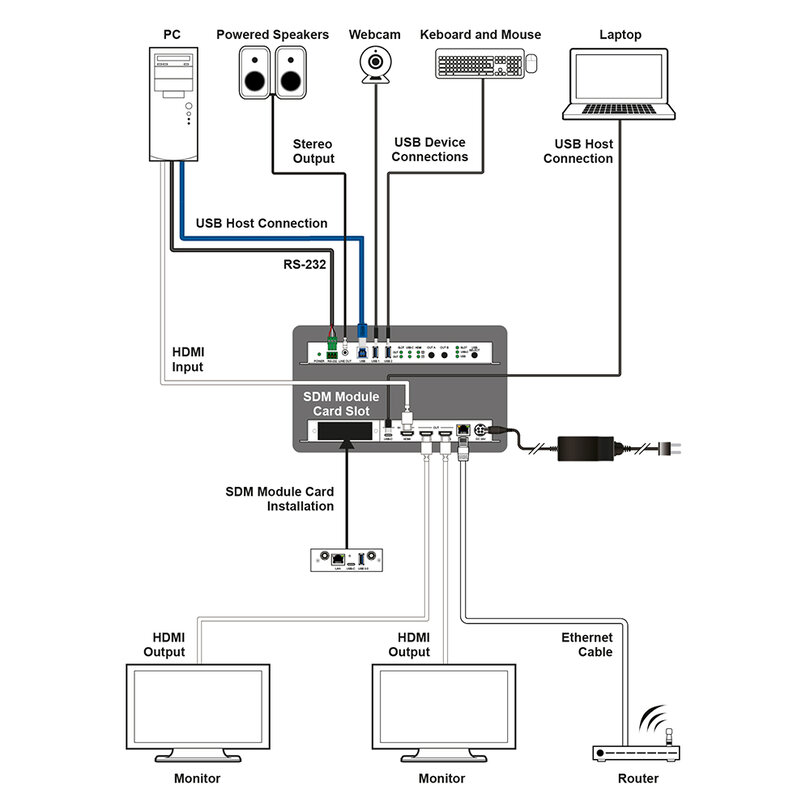

Il dispositivo integra un hub USB 3.0 con due porte host e due porte device, ideale per configurazioni KVM avanzate, condivisione di webcam, tastiere, mouse e periferiche tra più computer.

Compatibile con segnali fino a 4K @ 60 Hz 4:4:4, HDR10, HLG e Dolby Vision, OR‑32SDMI garantisce qualità video di livello professionale e piena compatibilità HDCP 2.2.

Il controllo è possibile tramite WebGUI, Telnet e RS‑232, con funzioni di automazione degli eventi e gestione remota. L’architettura modulare SDM consente di espandere le funzionalità in base allo scenario applicativo.

Caratteristiche principali

• USB 3.0 con una porta USB‑B, una porta USB‑C per il collegamento a un PC host e due porte USB‑A per periferiche e dispositivi di archiviazione
• Supporta rete Ethernet Gigabit
• Pass‑through di formati audio LPCM a 8 canali, bitstream e HD bitstream
• Supporta formati video HDR tra cui HDR10, HLG e Dolby Vision
• Funzioni di automazione di base degli eventi tramite RS‑232, IP o CEC

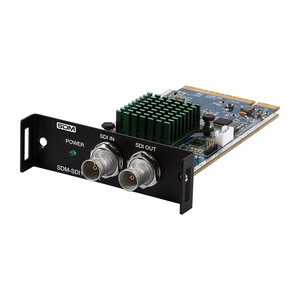

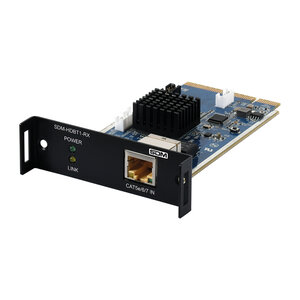

• Include uno slot per schede modulo della serie CYP SDM

Vantaggi per gli utenti

• Gestione simultanea di segnali HDMI, USB‑C e moduli SDM per la massima flessibilità
• Supporto video fino a 4K @ 60 Hz 4:4:4 con HDR10, HLG e Dolby Vision
• Hub USB 3.0 integrato per configurazioni KVM e condivisione periferiche
• Controllo avanzato tramite WebGUI, Telnet e RS‑232
• Automazione degli eventi tramite RS‑232, IP o CEC

Ambiti di utilizzo

• Sale conferenza
• Meeting ibridi
• Aule didattiche
• Ambienti corporate

Technical characteristics

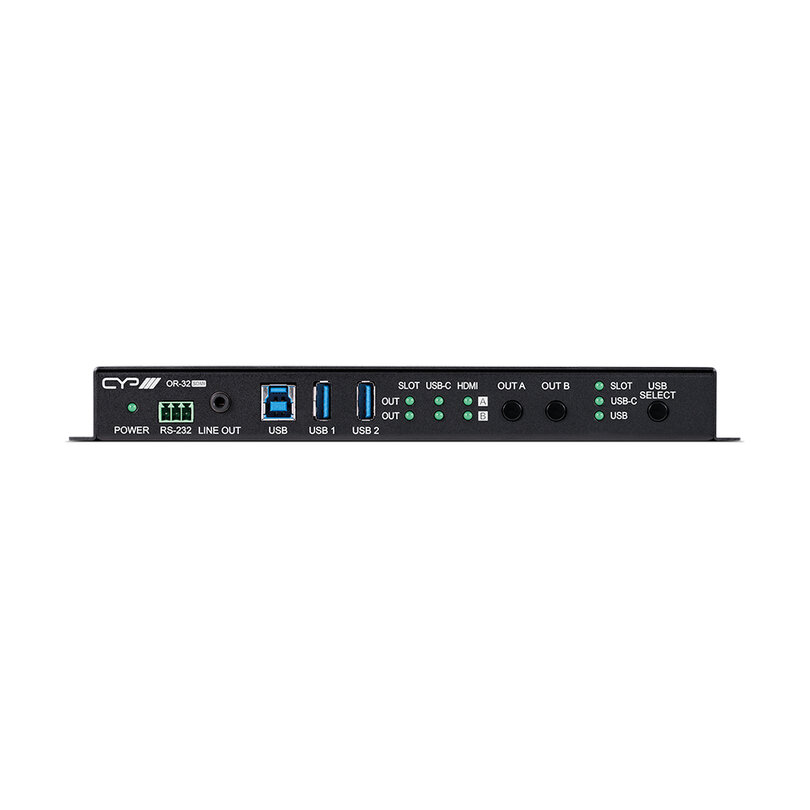

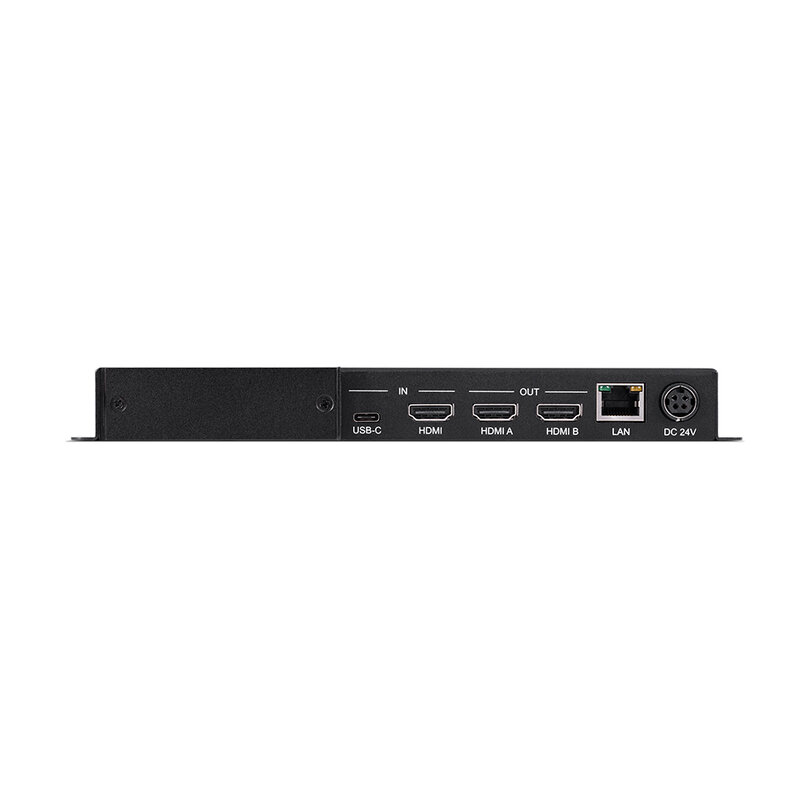

Interfaces

• Input ports:
  • 1 x HDMI
  • 1 x USB‑C
  • 1 x SDM module slot
• Output ports:
  • 2 x HDMI
  • 1 x stereo audio out (mini-jack 3.5 mm)
• Control I/O:
  • 1 x RS‑232 (3‑pin terminal block)
  • 1 x LAN (RJ‑45)
• USB pass‑through:
  • 2 x USB‑A
  • 1 x USB‑B

Video

• HDMI compliance: HDMI 2.0
• HDCP compliance: HDCP 2.2
• Supported input signal types: 4096 x 2160p @ 60 Hz, 8‑bit, YUV 4:4:4
• Supported output signal types: 4096 x 2160p @ 60 Hz, 8‑bit, YUV 4:4:4
• Max. resolutions:
  • HDMI input: 4096 x 2160p @ 60 Hz
  • USB‑C input: 4096 x 2160p @ 60 Hz
  • HDMI output: 4096 x 2160p @ 60 Hz

Audio

• Audio support:
  • HDMI: LPCM 2.0 / 5.1 / 7.1, high‑definition bitstream
  • Line out: LPCM 2‑channel, bitstream, high‑definition bitstream

Power

• Power supply: 24 V_DC 6.25 A
• Power consumption: 75 W (with USB‑C PD)

Firmware update

• USB flash drive, WebGUI

Enclosure

• Material: metal (steel)
• Color: black
• Dimensions (W x H x D): 23.15 x 2.4 x 15.8 cm
• Weight: 896 g
