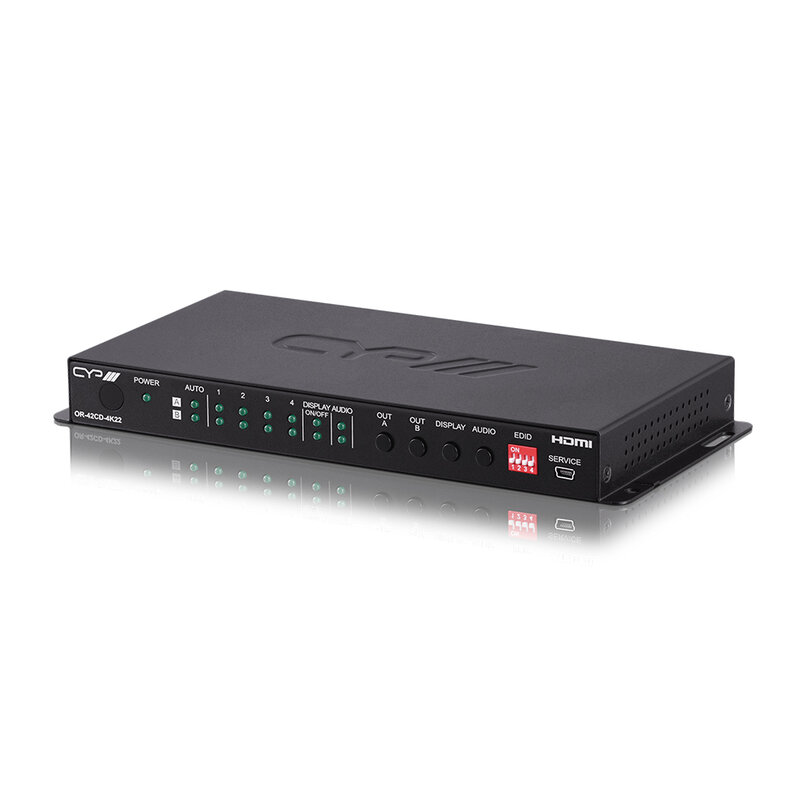

OR-42CD-4K22 - 4 × 2 HDMI full 4K matrix with HDR support, audio de‑embedding, EDID management, auto‑switching and IR/RS‑232 control

4 × 2 HDMI full 4K matrix with HDR support, audio de‑embedding, EDID management, auto‑switching and IR/RS‑232 control

OR‑42CD‑4K22 è una matrice HDMI 4 × 2 progettata per gestire sorgenti e display 4K HDR con pieno supporto HDMI 2.0, HDCP 2.2 e formati audio HD.

Consente la commutazione libera tra quattro ingressi HDMI verso due uscite HDMI, con possibilità di selezione sequenziale o discreta. Supporta segnali 4K @ 60 4:4:4, 16‑bit Deep Colour, HDR, 3D e audio ad alta definizione. Include un’uscita audio stereo analogica derivata dall’uscita HDMI selezionata e offre gestione EDID indipendente per ogni ingresso.

La matrice integra anche funzioni di auto‑switching per uscita e controllo dell’accensione dei display tramite CEC o RS‑232. Il controllo è disponibile tramite pulsanti frontali, RS‑232 e telecomando IR.

Caratteristiche principali

• Compatibile HDMI 2.0 e DVI 1.0
• Conforme HDCP 2.2 e HDCP 1.x
• 4 ingressi HDMI e 2 uscite HDMI
• Commutazione matriciale con selezione sequenziale degli ingressi tramite controlli del pannello frontale o selezione discreta degli ingressi tramite telecomando IR e RS‑232
• Supporta video fino a 4K UHD+ (18 Gbps, 4K @ 50/60 Hz 4:4:4, 8‑bit e HDR) in ingresso e in uscita
• Ingressi e uscite HDR a 10‑bit e 12‑bit (High Dynamic Range)
• Pass‑through di molti formati audio inclusi LPCM 8 canali, Bitstream e HD Bitstream
• DAC di alta qualità che fornisce uscita audio stereo analogica locale dall’uscita HDMI selezionata (solo sorgenti LPCM 2.0)
• Gestione EDID indipendente per ingresso con opzioni EDID interne o esterne
• Automazione base dell’alimentazione dei display tramite RS‑232 e CEC

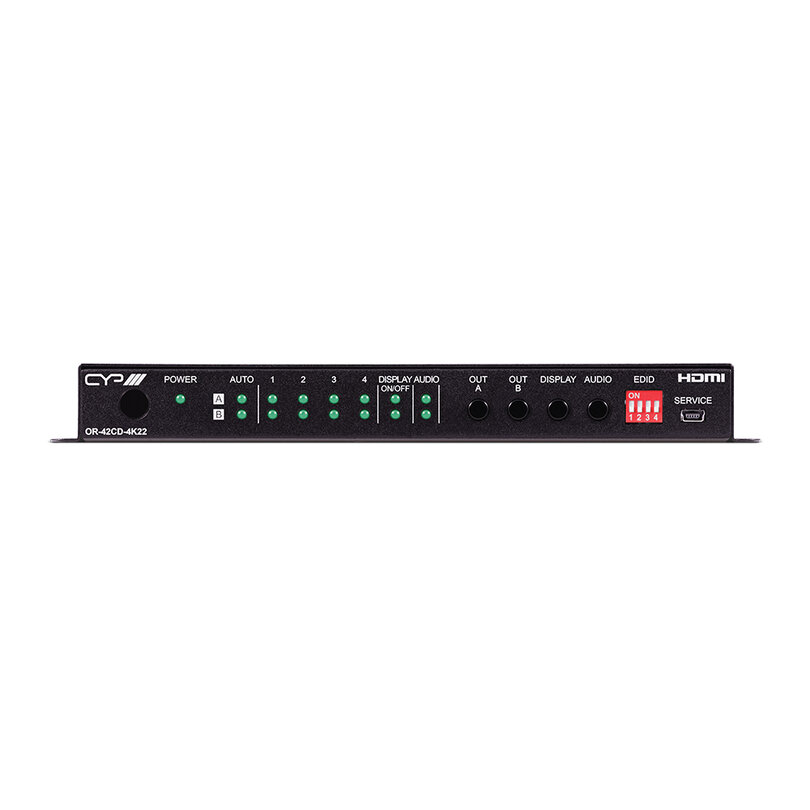

• Controllabile tramite pulsanti frontali, RS‑232 e telecomando IR

Vantaggi per gli utenti

• Gestione semplice di più sorgenti e display in sale riunioni e installazioni AV
• Qualità video sempre ottimale grazie al pieno supporto 4K HDR
• Maggiore affidabilità operativa grazie alla gestione EDID indipendente per ogni ingresso
• Controllo immediato e intuitivo tramite pulsanti frontali, IR e RS‑232
• Integrazione facilitata con sistemi di automazione grazie al controllo CEC e RS‑232
• Estrazione audio stereo per collegamento diretto a sistemi audio locali

Ambiti di utilizzo

• Sale riunioni e meeting room
• Aule didattiche e ambienti educational
• Installazioni corporate multi‑display
• Tutte le applicazioni con necessità di audio de‑embedding

Technical characteristics

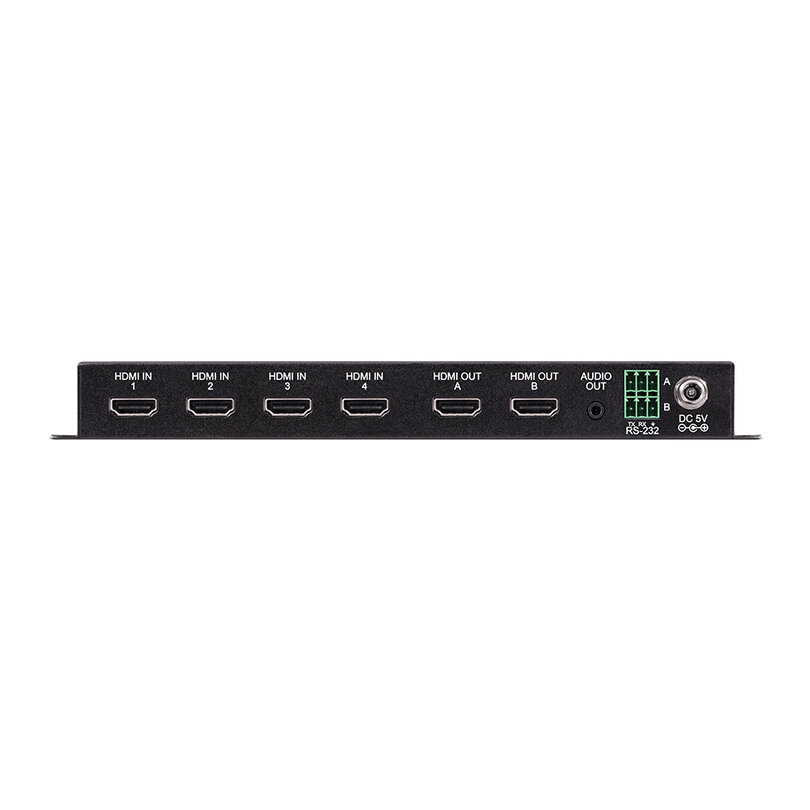

• Inputs:

  • 4 × HDMI (uncompressed AV and data)
  • 1 × phoenix (3‑pin) (console control RS‑232)
  • 1 × USB type‑B (service port propriety data)
• Outputs:

  • 2 × HDMI (uncompressed AV and data)
  • 1 × 3.5 mm stereo mini‑jack (analogue audio stereo L/R)
  • 1 × phoenix (3‑pin) (display control RS‑232)
• PSU: 5 V_DC 2.6 A
• Dimensions (W × H × D): 23.15 × 2.5 × 10.8 cm
• Net weight: 620 g
