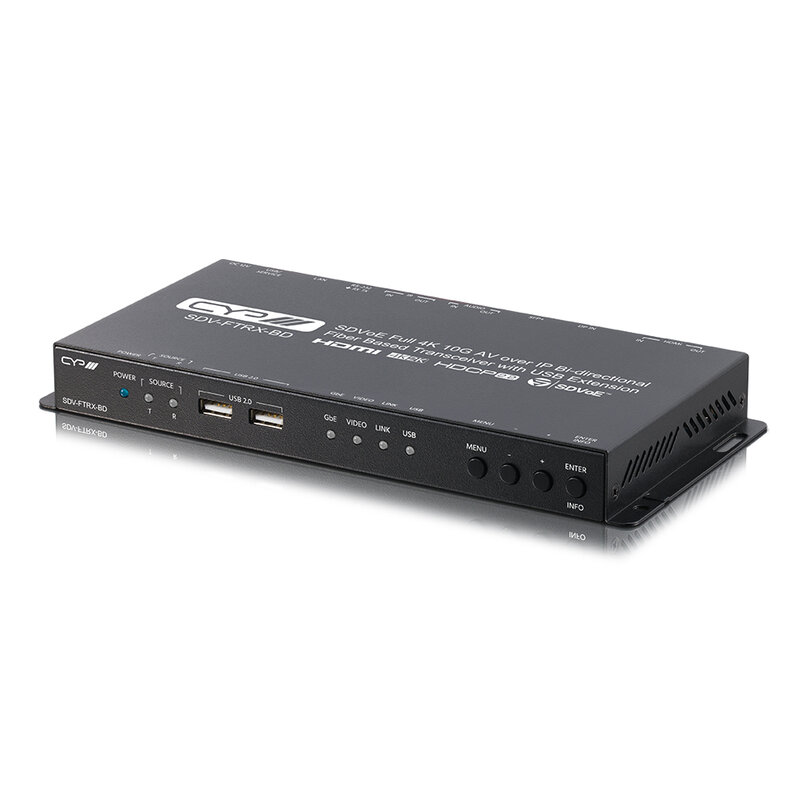

Bi‑directional SDVoE 10G transceiver for ultra‑low latency 4K AV over IP, HDR, 10‑bit color, USB 2.0 KVM routing, IR, RS‑232 and Ethernet extension over fiber up to 300 m
SDV‑FTRX‑BD è un transceiver SDVoE a 10G progettato per estendere, instradare e distribuire segnali AV 4K con latenza estremamente bassa all’interno di reti AV over IP. SDVoE (Software Defined Video over Ethernet) è lo standard AV‑over‑IP a 10 Gigabit più avanzato oggi disponibile, una piattaforma che permette di trasportare video 4K, audio, USB, controllo e rete con latenza praticamente zero, usando switch Ethernet 10G standard.
Grazie alla compressione ultra‑leggera, praticamente lossless per la maggior parte dei contenuti, supporta flussi HDMI e DisplayPort fino a 4K con HDR, colore a 10 bit e audio HD multicanale in modalità pass‑through, garantendo qualità elevata anche in applicazioni critiche.
La trasmissione su fibra ottica Multi‑Mode consente collegamenti punto‑punto fino a 300 metri, mentre IR, RS‑232, USB 2.0 ed Ethernet possono essere trasportati insieme al segnale AV, offrendo un’infrastruttura completa su un unico collegamento. L’hub USB integrato permette sia l’estensione KVM punto‑punto sia il routing USB tra più endpoint, rendendo il sistema adatto a sale di controllo, ambienti multi‑utente e installazioni interattive.
In combinazione con l’IP Master Controller SDV‑CS8, richiesto per il controllo avanzato, il transceiver può essere integrato in matrici AV distribuite, configurazioni multi‑view e Video wall, senza la necessità di processori dedicati. La gestione EDID e HDCP assicura compatibilità con qualsiasi sorgente o display, mentre la configurazione di base può essere effettuata tramite i pulsanti frontali con OSD.
Caratteristiche principali
- Compatibile HDMI 2.0 e DVI 1.0
- Conforme a HDCP 2.2 e HDCP 1.x
- 1 ingresso HDMI e 1 ingresso DisplayPort
- 1 uscita HDMI
- 1 ingresso e 1 uscita audio analogica stereo
- 2 porte USB 2.0 Type‑A e 1 porta USB 2.0 Mini‑B
- Supporta estensione AV bidirezionale simultanea
- Instradabile via IP con latenza minima
- Compressione ultra‑leggera, lossless per la maggior parte dei contenuti
- Estensione fino a 30 km (la distanza massima dipende dal modulo SFP+ utilizzato e dal tipo di fibra)
- Supporta switching indipendente A/V con latenza minima, generazione Video wall e multiview (richiede CYP SDV‑CS8)
- Pass‑through di sorgenti HDR 10/12 bit
- Pass‑through dei formati audio LPCM (fino a 8 canali), Bitstream e HD Bitstream da sorgenti HDMI o DP
- Estensione, inserimento ed estrazione audio analogico stereo (inserimento/estrazione richiedono CYP SDV‑CS8)

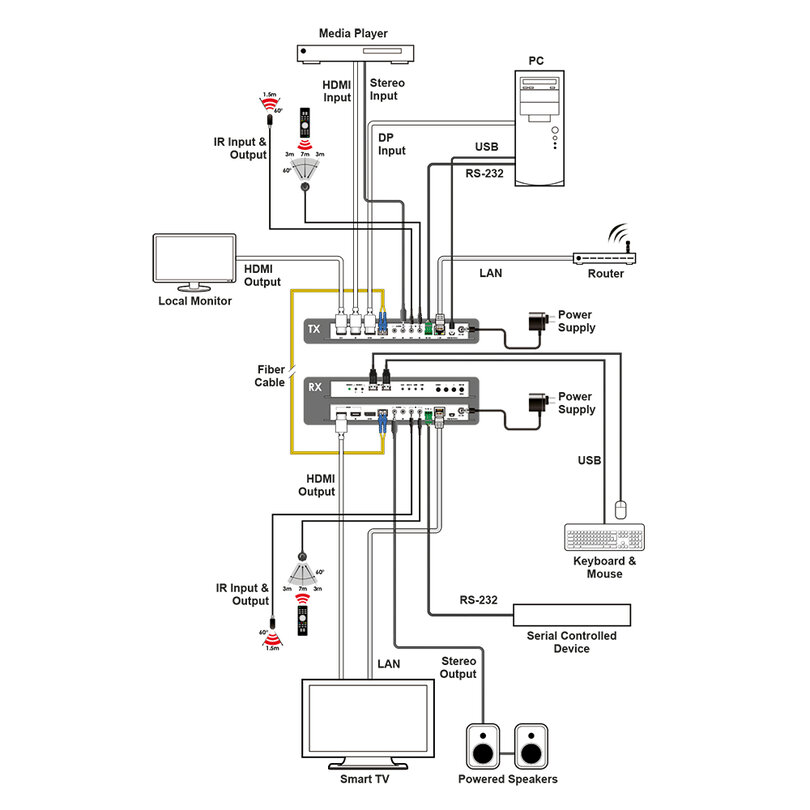

- Estensione bidirezionale di AV, IR, RS‑232, USB 2.0 ed Ethernet
- Supporta la modalità speciale Simultaneous Mode per estensione USB, con un host collegato a un transceiver che può connettersi fino a 7 transceiver con dispositivi USB (le unità di archiviazione non sono supportate; richiede CYP SDV‑CS8)

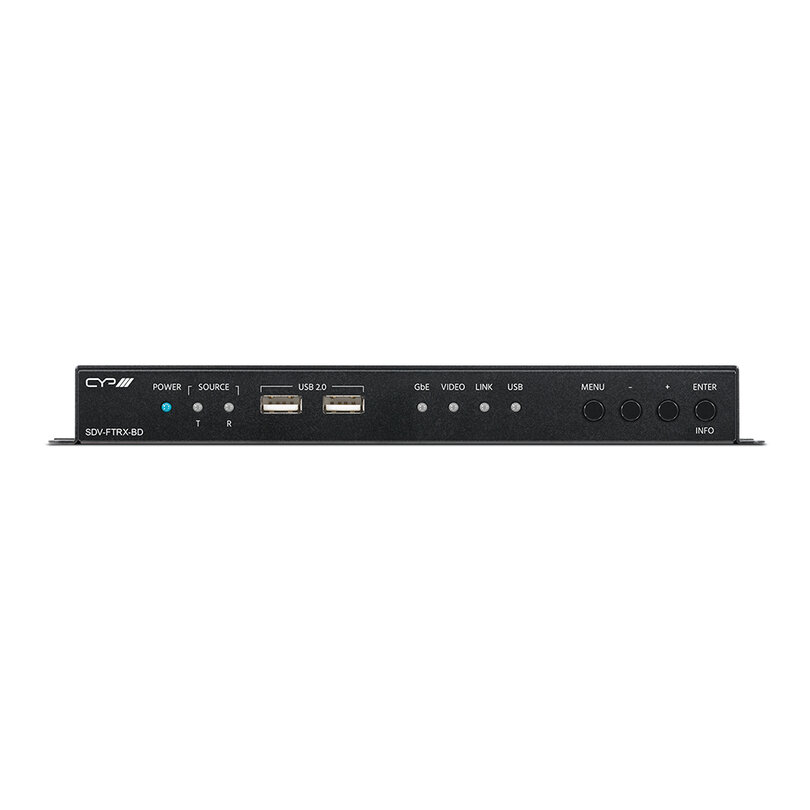

- Configurazione di base tramite pulsanti frontali con OSD
Vantaggi per gli utenti
- Riduzione della latenza e maggiore stabilità grazie alla trasmissione AV su rete 10G con compressione ultra‑leggera
- Maggiore flessibilità operativa grazie alla natura bidirezionale del transceiver
- Possibilità di creare matrici AV distribuite, Video wall e configurazioni multiview senza processori dedicati
- Integrazione semplificata di periferiche USB e KVM grazie all’hub USB instradabile tra più endpoint
- Compatibilità garantita con qualsiasi sorgente o display tramite gestione EDID e HDCP integrata
- Trasmissione su fibra fino a 30 km
- Configurazione immediata tramite OSD e pulsanti frontali, con possibilità di controllo avanzato tramite CYP SDV‑CS8
Ambiti di utilizzo
- Infrastrutture AV over IP basate su SDVoE a 10G
- Sale di controllo e ambienti multi‑utente con routing USB e KVM
- Installazioni di grandi dimensioni con necessità di video wall e multiview
- Eventi live, centri congressi e spazi espositivi con distribuzione AV flessibile
- Applicazioni corporate e industriali che richiedono estensione AV a lunga distanza su fibra
- Sistemi AV modulari che richiedono scalabilità e instradamento dinamico dei segnali

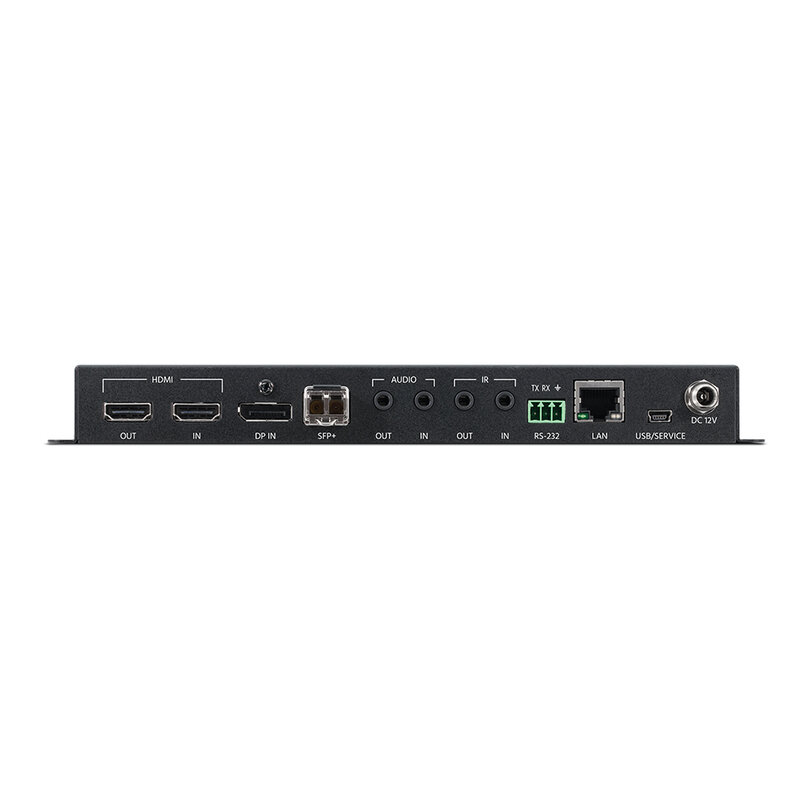

Technical characteristics
- Inputs:
- 1 × HDMI (1 × HDMI uncompressed AV and data)
- 1 × DisplayPort (1 × uncompressed AV)
- 1 × SFP+ (shared simultaneous port - SDVoE fiber LC/PC-LC/PC Duplex MM OM3)
- 1 × 3.5 mm stereo mini-jack [1 × analogue stereo (L/R)]
- 1 × 3.5 mm stereo mini-jack (1 × infra red receiver)
- 1 × Phoenix (3-pin) (1 × RS-232)
- 1 × RJ45 (1 × LAN serving)
- 1 × USB Mini B (1 × USB host and service port propriety data)
- Outputs:
- 1 × HDMI (1 × HDMI uncompressed AV and data)
- 1 × SFP+ (shared simultaneous port - SDVoE fiber LC/PC-LC/PC Duplex MM OM3)
- 1 × 3.5 mm stereo mini-jack [1 × analogue stereo (L/R)]
- 1 × 3.5 mm stereo mini-jack (1 × infra red emitter)
- PSU: 12 V / 3 A
- Dimensions (W × H × D): 23.15 × 2.5 × 10.8 cm
- Weight: 0.7 kg
