Dalla nascita del DMX512 ai moderni protocolli su rete, l’illuminazione da palcoscenico — e non solo — sta vivendo una profonda trasformazione. In questo articolo analizzeremo perché il DMX tradizionale non è più sufficiente per impianti complessi, come funzionano Art-Net e sACN, quali vantaggi offrono in termini di scalabilità, affidabilità e gestione dei dati, e in che modo tecnologie come RDM stanno rivoluzionando la configurazione e la diagnostica delle fixture.

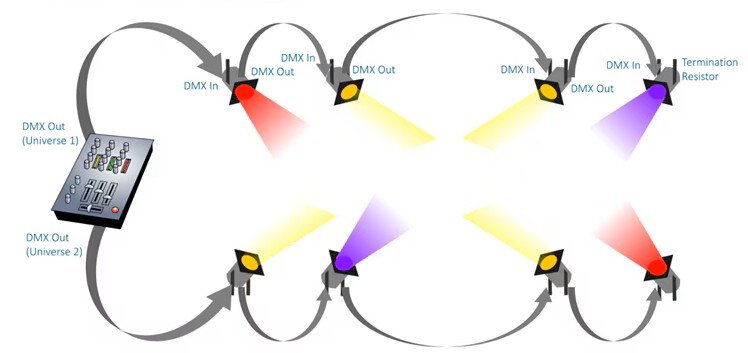

Il protocollo DMX512 nasce negli anni ’80 come standard per il controllo luci nel mondo dello spettacolo. È semplice, robusto, universalmente supportato e quindi molto diffuso: una linea seriale, un controller, una catena di dispositivi collegati in daisy-chain (cioè uno dopo l’altro lungo un’unica linea DMX, dal controller fino all’ultimo proiettore terminato a 120 ohm), fino a 512 canali per universo.

Con l’evoluzione dei proiettori, però, i limiti dell’architettura DMX sono diventati evidenti…

• Solo 512 canali per universo, facilmente saturati da teste mobili e fixture LED complesse, che richiedono ciascuna parecchi canali

• Massimo 32 dispositivi per linea, oltre i quali servono splitter e ripetitori

• Velocità di 250 kbit/s, adeguata negli anni ’80, un po’ stretta oggi

• Lunghezza massima del cavo intorno ai 300 m

• Protocollo unidirezionale: il controller emette i comandi, le luci li ricevono

• Sensibilità alle interferenze e alla qualità del cablaggio


Quando un singolo proiettore può richiedere 80 – 100 canali, un universo DMX si esaurisce presto. Se poi si aggiungono pixel mapping e installazioni architetturali, diventa evidente che serve una soluzione più flessibile.

Consideriamo, ad esempio, una semplice barra LED RGB da 80 pixel: per il rosso, verde e blu si hanno in totale 80 × 3 = 240 canali. Ogni due LED bar si dovrà quindi utilizzare (quasi totalmente) un universo DMX! E se si desidera collegarne altre, sarà necessario sfruttare ulteriori uscite DMX, con conseguente aumento della complessità del sistema. Che si tratti di un impianto grande con molti proiettori, o di un impianto più piccolo ma con fixture che “consumano” molti canali DMX ciascuna, superata la soglia dei 4 universi DMX il cablaggio diventa complesso (a meno di utilizzare Wireless DMX) e, soprattutto, la risoluzione dei problemi può essere difficoltosa.

Perché passare alla rete?

La rete Ethernet non è solo “più veloce”: è un’infrastruttura pensata per trasportare grandi quantità di dati in modo affidabile, scalabile e con topologie molto più flessibili del bus DMX.

Passare al controllo luci via rete significa:

• Usare cavi di rete standard (Cat.5/6/7), economici e facili da reperire

• Sfruttare switch e router per creare topologie a stella, ad anello, ridondate

• Trasportare decine di migliaia di universi su un unico backbone (dorsale di rete)

• Coprire lunghe distanze con la fibra ottica

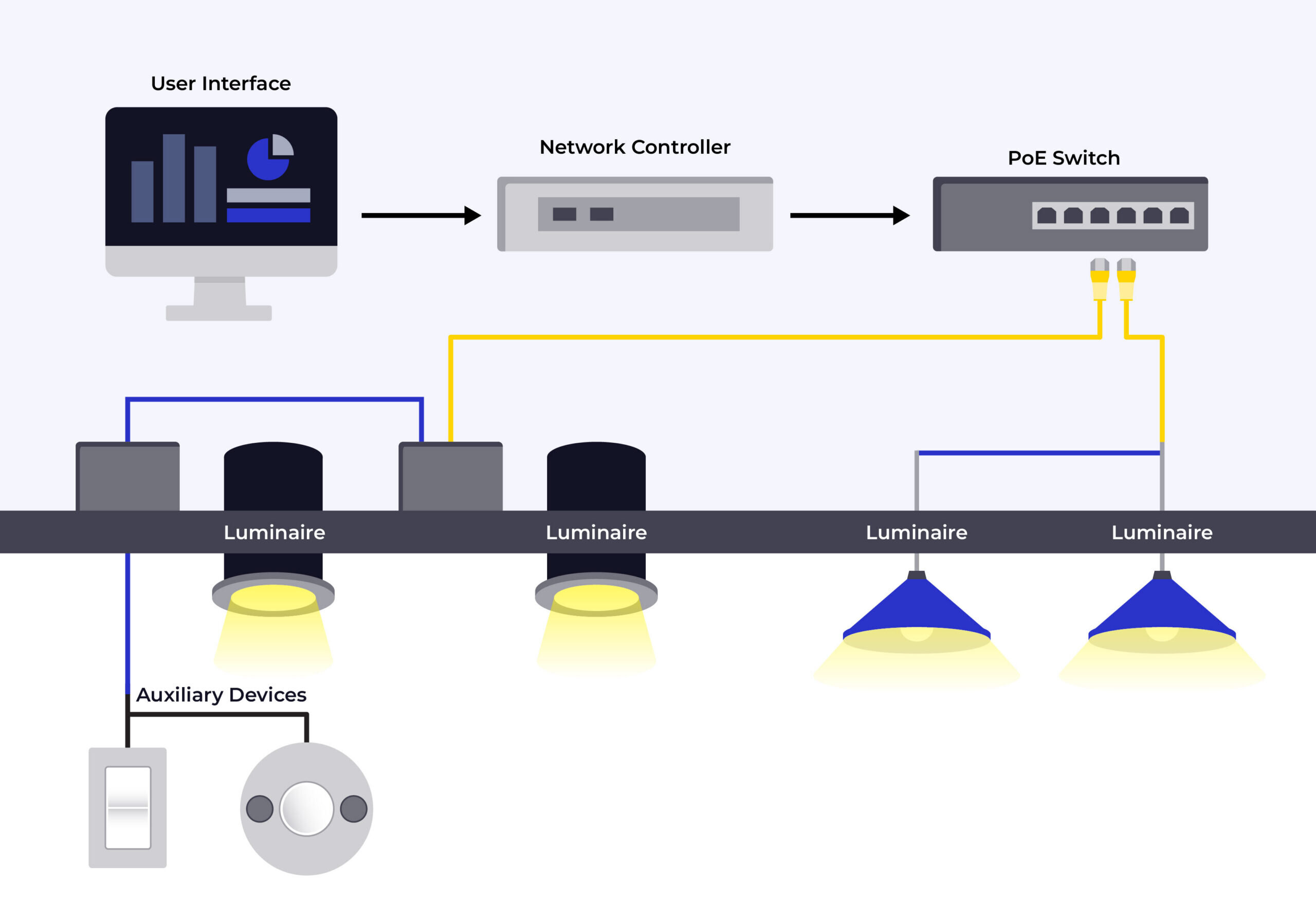

• Alimentare nodi e gateway tramite PoE

• Integrare il sistema luci con l’infrastruttura IT esistente

In pratica, la rete permette di superare i limiti fisici del DMX e di progettare impianti più grandi, più puliti e più semplici da mantenere. Non è più necessario far passare cavi dedicati dalla console al palco, perché la console può essere collegata alla rete della struttura in qualsiasi punto, e il nodo Art-Net (o sACN) che converte la rete in DMX può essere posizionato direttamente vicino ai proiettori, su americana, su un palo o in qualsiasi posizione utile.

È importante sottolineare che il passaggio da DMX a rete non è “tutto o niente”. Grazie a nodi e gateway, è possibile mantenere linee DMX tradizionali dove servono e spostare su rete solo il backbone principale.

Art-Net: il DMX-over-IP più diffuso

Art-Net è un protocollo sviluppato da Artistic Licence per trasportare DMX su rete IP. È gratuito, aperto e oggi supportato da centinaia di produttori di console, software e nodi.

Come funziona?

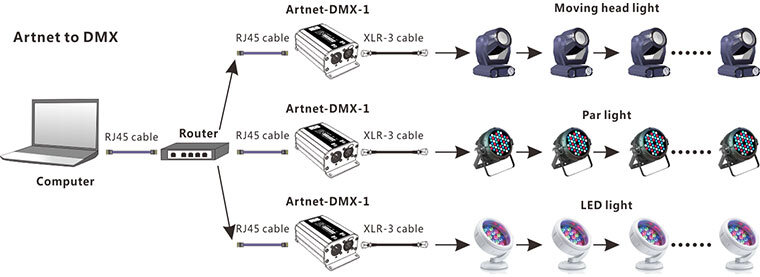

Art-Net incapsula i frame DMX all’interno di pacchetti UDP e li invia su rete Ethernet. Ogni universo DMX diventa un flusso di dati IP, che può essere distribuito a uno o più nodi.

In maniera schematica:

• La console genera dati DMX, o in alternativa direttamente Art‑Net. Nel primo caso è necessario un gateway che converta DMX in Art‑Net

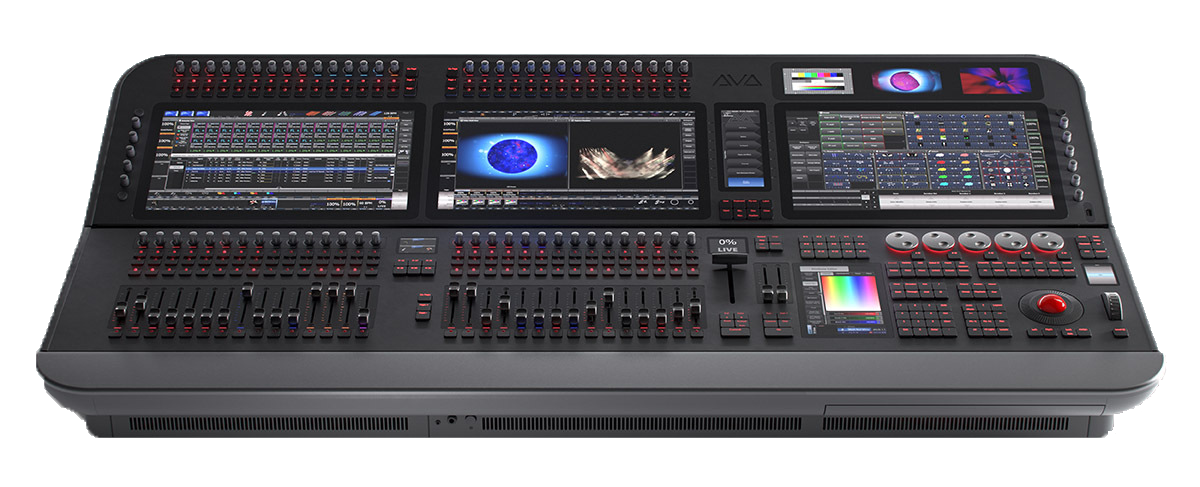

• I pacchetti viaggiano sulla rete (cavi di rete, switch, fibra ottica). In particolare, segnaliamo che la console luci Avolites D9 è l’unica presente sul mercato dotata  di una porta in fibra ottica Quad opticalCON da 1 GB LC per collegarsi al Titan Net Switch (switch di rete con porta in fibra) e realizzare quindi un impianto totalmente su fibra.

• I nodi Art-Net riconvertono i pacchetti in DMX fisico per i proiettori (oppure, come vedremo, alcuni proiettori li ricevono direttamente via Ethernet)

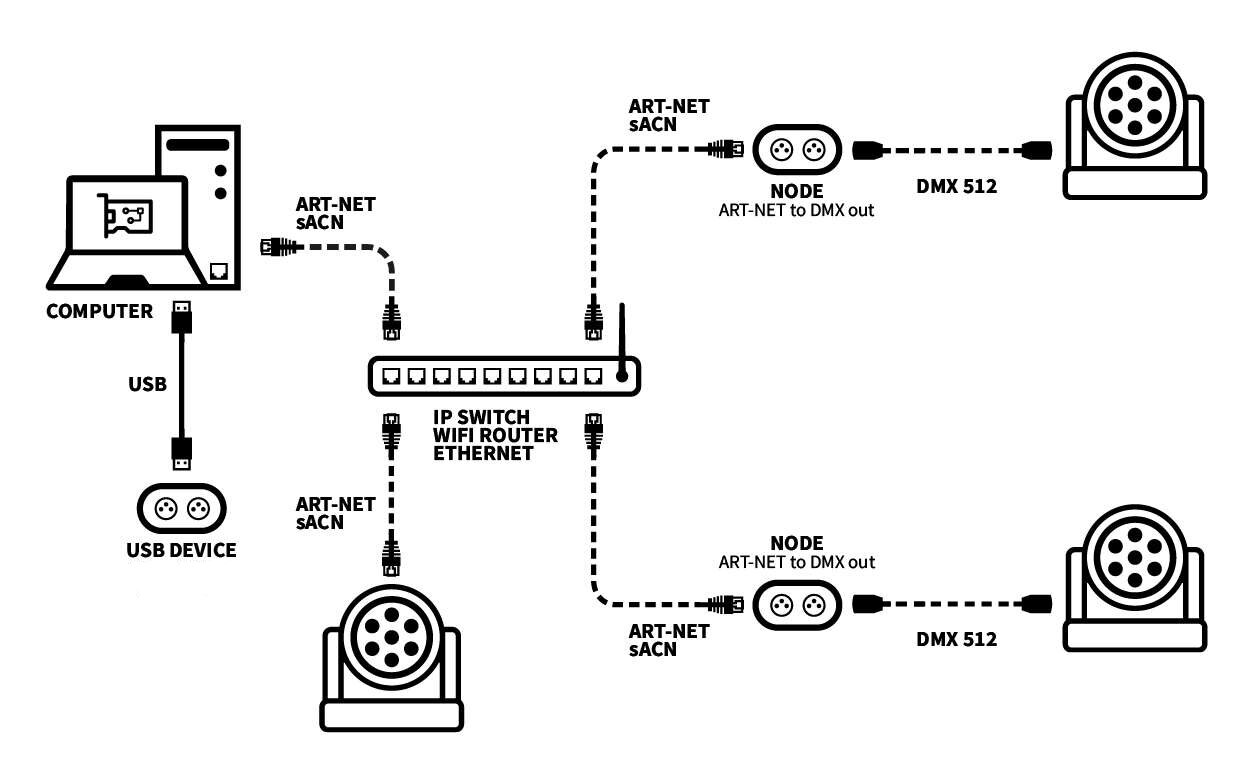

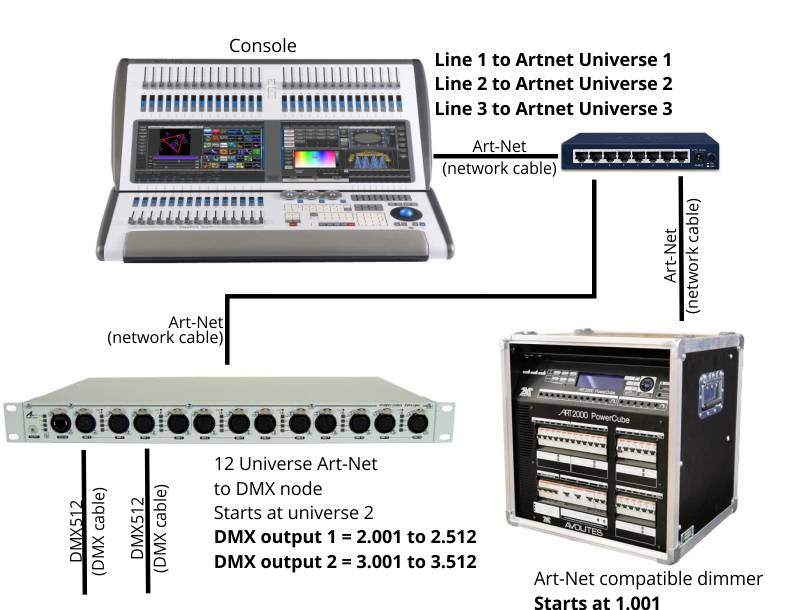

In altre parole, il segnale Art-Net in uscita da una console luci (o da un PC) viene inviato tramite cavo di rete a uno switch non gestito, solitamente la soluzione più semplice ed economica. Dallo switch, le porte di uscita instradano i pacchetti verso i nodi Art-Net presenti nel sistema e, da lì, verso i proiettori da controllare. Il programmatore deve solo assegnare gli indirizzi IP corretti ai dispositivi, oppure utilizzare quelli preconfigurati secondo lo standard Art-Net.

La quasi totalità delle console luci Avolites trasmette nativamente in Art-Net, semplificando ulteriormente il cablaggio:



Tutti i nodi Art-Net utilizzano tipicamente indirizzi IP nel range 2.x.x.x o 10.x.x.x, con subnet mask 255.0.0.0, come previsto dalla specifica. Gli indirizzi IP sono composti da quattro ottetti, e la subnet mask determina quali dispositivi possono comunicare tra loro all’interno della stessa rete. In sostanza valgono gli stessi principi delle comuni reti Ethernet, ma con range consigliati per evitare conflitti con la rete IT della struttura.

Solo se si devono collegare due reti diverse o segmentare la rete per motivi di sicurezza o traffico, al posto dello switch occorrerà usare un router, ad esempio per separare la rete luci da quella audio/video o per controllare le luci in un’altra sala o edificio.

Art-Net, inoltre, può usare:

• Broadcast (Multicast): i pacchetti vengono inviati a tutti i dispositivi della rete

• Unicast: i pacchetti vengono inviati solo al nodo interessato

Le versioni più recenti (Art-Net III e IV) hanno migliorato la gestione del traffico, aumentato il numero di universi gestibili fino a decine di migliaia e integrato meglio funzioni come RDM e la coesistenza con altri protocolli.

Le caratteristiche chiave di Art-Net

• Supporta decine di migliaia di universi su una singola rete (Art-Net III / 4)

• Ampia compatibilità con console, software e nodi di terze parti

• Configurazione relativamente semplice (IP, universi, modalità di trasmissione)

• Supporto a RDM-over-IP tramite nodi compatibili

• Ideale per ambienti live dove serve flessibilità e rapidità di setup

Quando ha senso scegliere Art-Net?

Art-Net è spesso la scelta più naturale quando:

• Si lavora con console e software che supportano il protocollo nativamente

• Si devono integrare dispositivi di marchi diversi

• Si gestiscono eventi live, touring, festival, dove la compatibilità è fondamentale

• Si vuole una curva di apprendimento più “morbida” nel passaggio da DMX a rete


Una gamma di nodi e gateway Art-Net ben progettata permette di costruire reti luci affidabili e facilmente espandibili. Tra i prodotti presenti nel catalogo Audio Effetti troviamo, ad esempio, Briteq BT-NODE24 Mk2 (5-pin XLR), un dispositivo dotato di 4 porte DMX configurabili e supporto Art-Net e sACN.

sACN (Streaming ACN): lo standard moderno e scalabile

sACN (ANSI E1.31) è un protocollo definito da ESTA per trasportare dati DMX su rete IP. Fa parte della famiglia ACN (Architecture for Control Networks), pensata per il controllo avanzato dei dispositivi d’illuminazione, e non solo.

sACN è progettato fin dall’inizio per essere:

• Scalabile: fino a 65.535 universi

• Efficiente: fa uso intensivo del multicast

• Robusto: gestione di più sorgenti con sistema di priorità

• Sincronizzato: possibilità di sincronizzare più universi per applicazioni critiche

Il multicast è un punto chiave di sACN: invece di inondare la rete con broadcast, sACN permette ai nodi di “iscriversi” solo agli universi che servono. In pratica, ogni universo sACN corrisponde a un indirizzo multicast specifico, e le fixture “si iscrivono” a quell’indirizzo tramite IGMP: è come se dicessero allo switch “voglio ricevere questo flusso”, e lo switch invierà loro solo i pacchetti di quell’universo. Ciò riduce il traffico e rende il sistema molto più efficiente, soprattutto nelle installazioni di grandi dimensioni.

Dal punto di vista del funzionamento pratico, in un sistema sACN:

• Una o più sorgenti (console, media server, controller) inviano dati DMX su universi sACN

• I dati viaggiano su rete IP, tipicamente in multicast

• I ricevitori (nodi, proiettori con ingresso di rete, server) si iscrivono agli indirizzi multicast degli universi che devono ricevere

• Se più sorgenti inviano dati sullo stesso universo, entra in gioco il sistema di priorità: prevale la sorgente con priorità più alta

Questo meccanismo è ideale per sistemi con console principale + console di backup, scenari in cui un media server e una console condividono il controllo di alcuni corpi illuminanti e installazioni permanenti dove la ridondanza è un requisito.

I vantaggi di sACN sono quindi:

• Scalabilità estrema: migliaia di universi gestibili in modo ordinato
• Gestione multi-sorgente nativa (grazie alle priorità)
• Efficienza di rete con multicast e IGMP snooping
• Ottimo per pixel mapping e grandi installazioni architetturali
• Supporto IPv4 (Internet Protocol version 4, il sistema di indirizzamento più usato al mondo per identificare i dispositivi in una rete) e, in prospettiva, IPv6

…anche se bisogna tener conto che non include nativamente RDM (per la gestione remota delle fixture serve un layer aggiuntivo o altri strumenti), richiede una certa competenza di rete (switch gestiti, IGMP, VLAN) ed è meno immediato di Art-Net per chi arriva dal DMX puro.

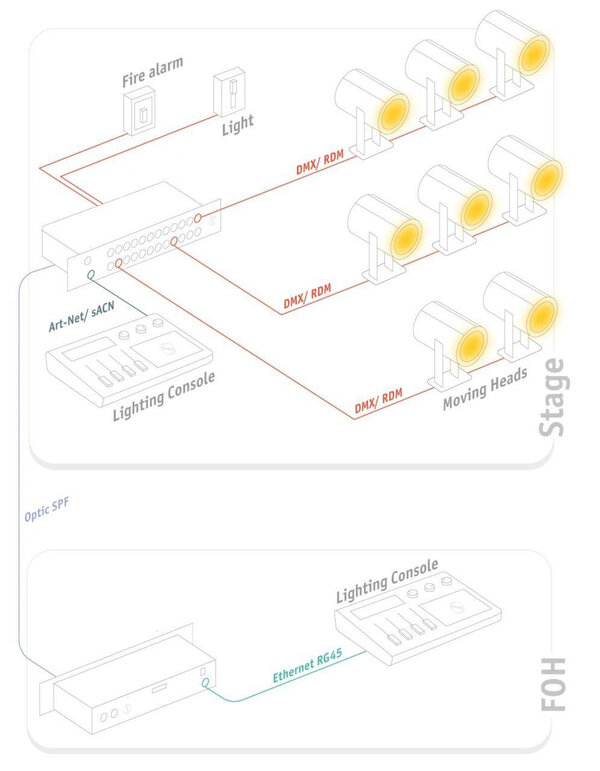

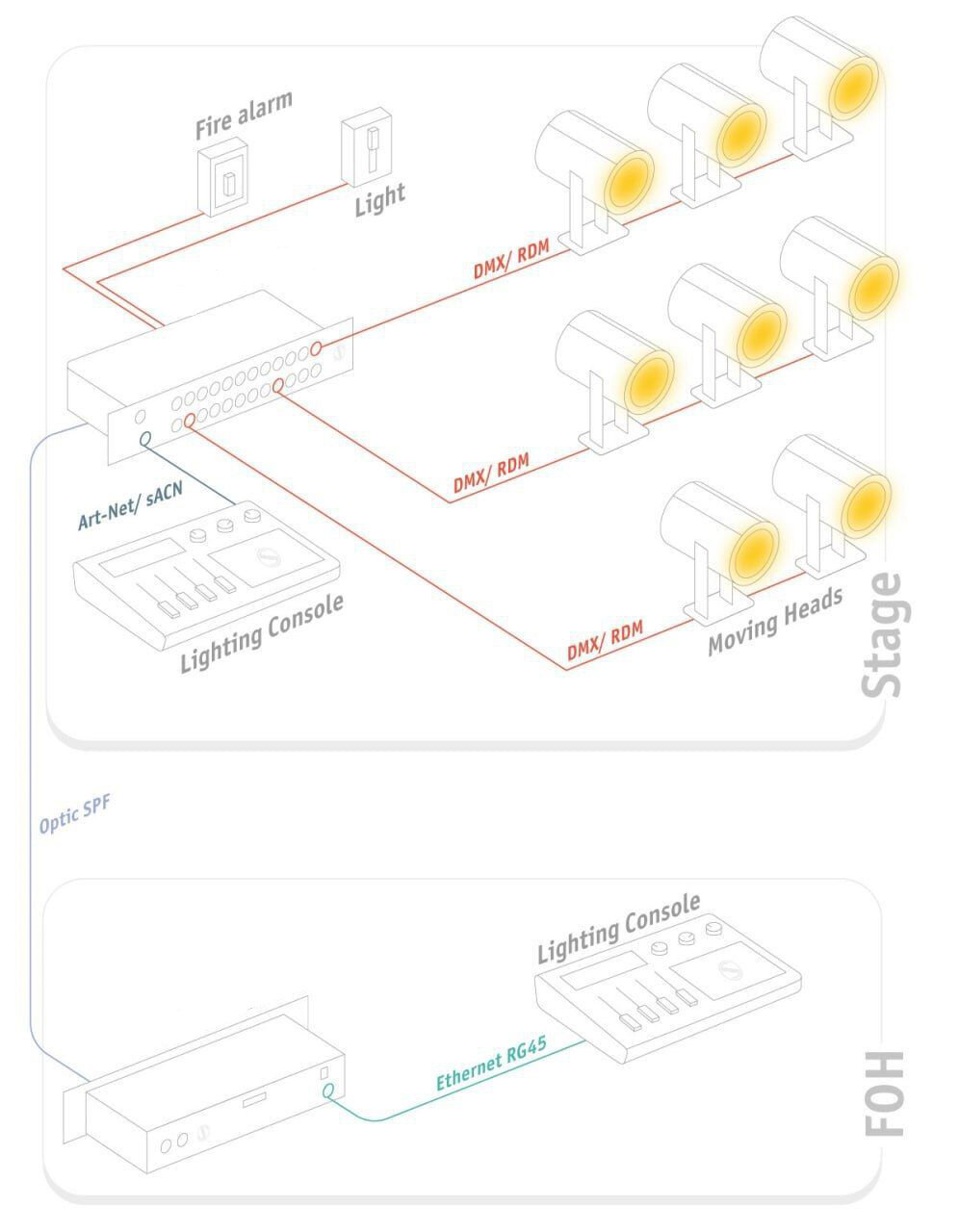

In molti progetti moderni, la combinazione ideale è: backbone in sACN per la scalabilità e la gestione multi-sorgente, nodi e gateway che espongono DMX e RDM verso le fixture tradizionali.

RDM: il DMX che finalmente… risponde

RDM (Remote Device Management) è un’estensione del DMX che introduce la bidirezionalità. Se il DMX classico è un “monologo” del controller verso le luci, RDM lo trasforma in un dialogo. Con RDM, il controller può:

• Identificare le fixture collegate (modello, ID, firmware)

• Configurare indirizzi DMX e modalità operative da remoto

• Leggere parametri di stato (temperatura, errori, ore di funzionamento)

• Ricevere notifiche in caso di problemi (sorgente guasta, ventola bloccata, ecc.)

A questo punto potremmo chiederci: se RDM è un’estensione del DMX, cosa c’entra con il trasporto di rete?

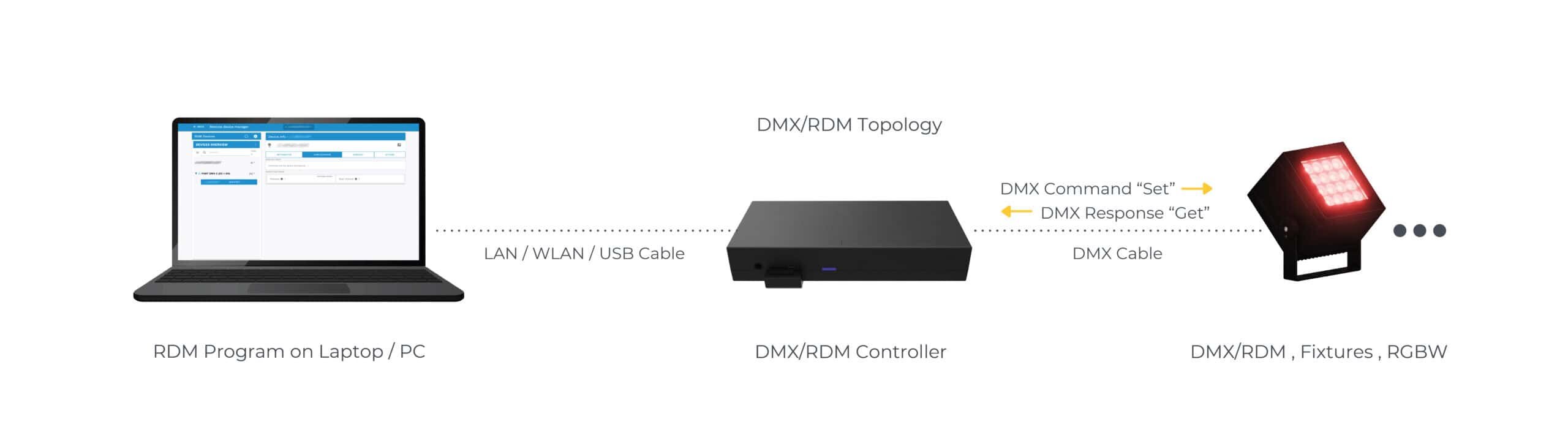

RDM nasce sul DMX fisico, ma oggi viene spesso “trasportato” anche su rete tramite nodi e gateway che fanno da ponte tra RDM-over-DMX (lato campo) o protocolli come Art-Net o altri meccanismi di gestione remota (lato rete).

In un sistema ben progettato, quindi, è possibile:

• Controllare le luci via DMX

• Gestirle e diagnosticarle via RDM

• Trasportare tutto questo su rete IP con nodi e gateway adeguati


Un esempio di nodo di rete a due porte con supporto RDM, Art-Net / USB 2.0 e interfaccia DMX-512 è il MADRIX STELLA oppure la versione a 8 porte STELLA 8 con supporto RDM. RdmNode di Visual Productions è invece un dispositivo dedicato alla comunicazione bidirezionale tra controller e dispositivi DMX, particolarmente utile per configurare, monitorare e diagnosticare le fixture senza dover accedere fisicamente a ciascuna di esse.

Interessanti sono anche i Briteq DMS-283 RDM e DMS-285 RDM, che offrono – oltre alle funzioni di merger, splitter e booster DMX - la possibilità di filtrare il protocollo RDM per prevenire comportamenti imprevisti dei dispositivi DMX.

Il controllo via rete… lato proiettore!

Negli ultimi anni i proiettori si sono evoluti rapidamente, diventando dispositivi sempre più “intelligenti” e integrati nella rete. Diversi modelli di ultima genrazione — inclusi quelli presenti nel catalogo Audio Effetti — dispongono infatti di una coppia di porte Ethernet che permette loro di ricevere direttamente i protocolli Art-Net o sACN, eliminando la necessità di un nodo esterno che converta la rete in DMX.

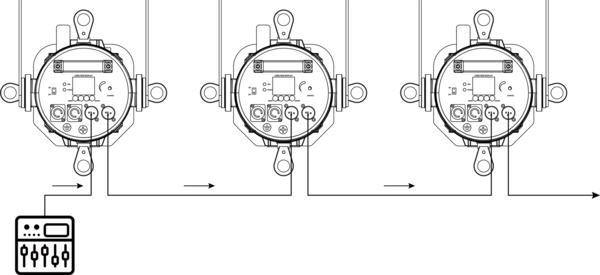

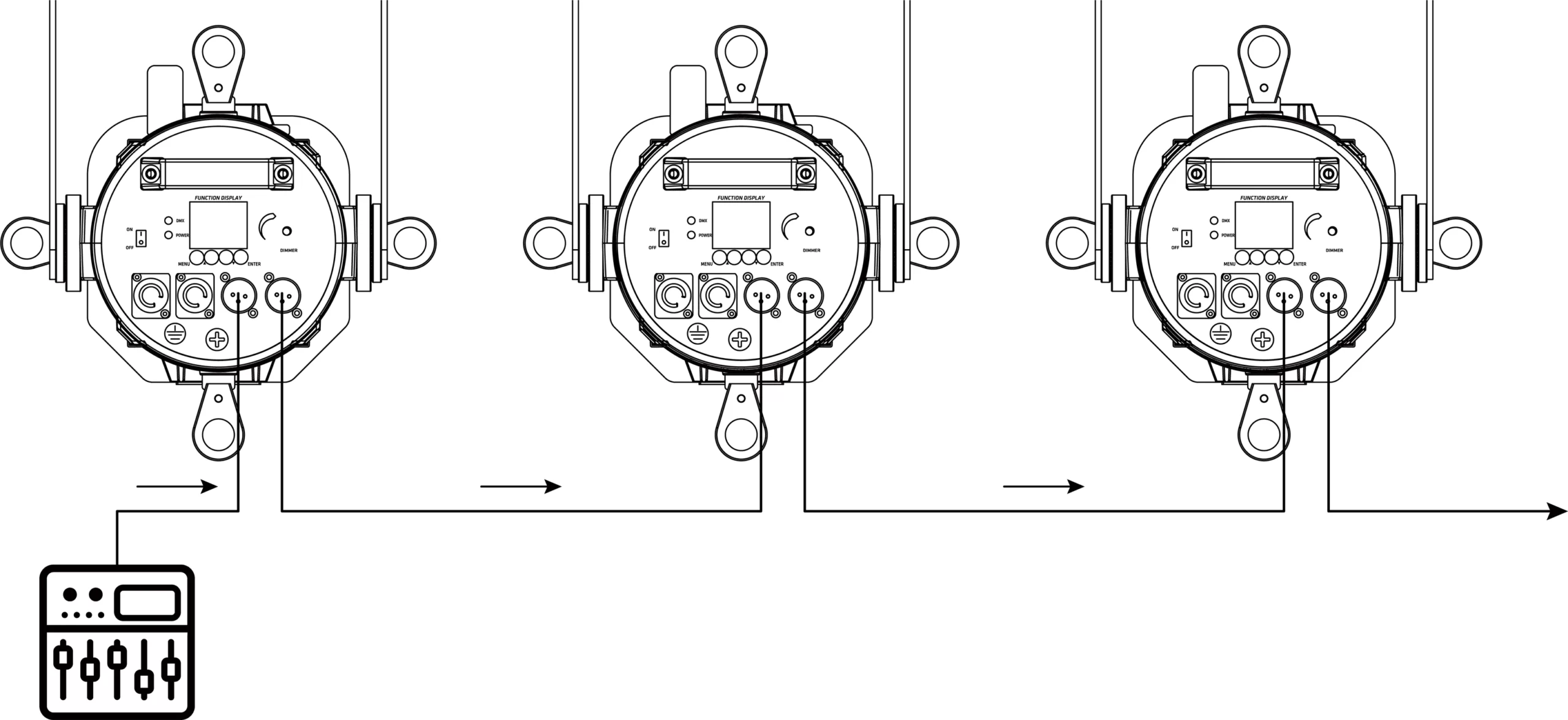

Questa caratteristica cambia radicalmente il modo di progettare un impianto luci. Collegando il proiettore direttamente allo switch di rete, esso diventa a tutti gli effetti un nodo Art-Net/sACN: riceve i pacchetti IP, interpreta i valori DMX contenuti al loro interno e li applica ai propri parametri (Pan, Tilt, dimmer, colori, pixel, ecc.). Se dotato di porta “THRU”, può anche ritrasmettere il traffico verso altri apparecchi, semplificando ulteriormente il cablaggio.

I vantaggi sono immediati: meno cavi DMX da tirare, maggiore flessibilità nel posizionamento, possibilità di gestire molti universi senza splitter o booster e una diagnostica più avanzata grazie alle informazioni di stato disponibili via rete. In sistemi basati su sACN, inoltre, i proiettori possono “iscriversi” agli universi multicast tramite IGMP, ricevendo solo i dati necessari e riducendo il traffico complessivo.

Questa integrazione nativa è particolarmente utile con dispositivi illuminotecnici ad alto numero di canali — barre LED pixel-based, Wash multizona, Strobo RGBW — dove un singolo proiettore può richiedere anche centinaia di canali. In installazioni permanenti, teatri, studi TV o grandi eventi live, avere proiettori con ingresso di rete significa poter sfruttare appieno la scalabilità di Art-Net e sACN, mantenendo al tempo stesso la compatibilità con le linee DMX tradizionali tramite gateway quando necessario.

In sintesi, i proiettori con porte Ethernet rappresentano il passo successivo naturale nell’evoluzione del controllo luci: più flessibili, più scalabili e più facili da integrare in infrastrutture moderne basate su rete.

Diversi sono i proiettori distribuiti da Audio Effetti dotati di una porta di rete per Art-Net e sACN. Un esempio è dato dal faro a testa mobile motorizzata tarm BLAZE con sorgente laser, che supporta Art-Net, RDM, sACN, W-DMX. Un’altra testa mobile molto interessante è la Briteq BTI-BLIZZARD WASH2s, che oltre a 133 canali DMX, supporta pienamente Art-Net e sACN.

Per quanto riguarda le barre LED per pixel mapping, la Briteq BTX-LIGHTSTRIKE offre DMX con supporto RDM e piena compatibilità Art-Net/sACN, consentendo la creazione e il controllo di grandi set in modo rapido ed efficiente. Infine, nella categoria dei fari architetturali, segnaliamo SGM PALCO 3, compatibile con i principali protocolli di controllo: DMX (anche wireless), RDM, Art-Net e sACN.

Confronto fra Art-Net, sACN e RDM

Di seguito una sintesi delle differenze principali tra i tre protocolli (o, nel caso di RDM, dell’estensione):



Conclusioni

Negli ultimi anni il controllo luci via rete è passato dall’essere una soluzione avanzata a diventare la scelta naturale per la maggior parte degli impianti professionali. Non si tratta solo di una questione di prestazioni, ma di un cambiamento culturale e progettuale: la rete permette di pensare l’illuminazione in modo più ampio, più modulare e più integrato con gli altri sistemi.

In un impianto moderno, la rete diventa il backbone unico su cui viaggiano non solo i dati DMX, ma anche audio, video, Time Code, monitoraggio e diagnostica. Questo approccio riduce il cablaggio, semplifica la distribuzione dei segnali e rende l’intero sistema più ordinato e affidabile.

Il DMX512 ha rappresentato per decenni la base dell’illuminazione professionale, e continua a essere un protocollo fondamentale per la sua semplicità e universalità. Tuttavia, l’aumento della complessità delle fixture, la diffusione dei LED e la necessità di gestire grandi quantità di dati hanno reso evidente che il DMX, da solo, non basta più.

Protocolli come Art-Net e sACN offrono la flessibilità, la scalabilità e l’affidabilità necessarie per affrontare le esigenze degli impianti moderni.

Art-Net rimane la scelta più immediata e compatibile per eventi live e sistemi ibridi, mentre sACN rappresenta lo standard più avanzato per grandi installazioni, pixel mapping e architetture complesse. RDM completa il quadro introducendo la bidirezionalità nel mondo DMX, rendendo più semplice la configurazione e la diagnostica dei fari.

Il passaggio alla rete non è un obbligo, ma una naturale evoluzione. Quando ben progettata, un’infrastruttura IP consente impianti più puliti, più affidabili, più facili da espandere e da mantenere nel tempo. Per chi lavora nel settore — service, installatori, progettisti, integratori — significa poter costruire sistemi pronti per il futuro, capaci di crescere insieme alle esigenze artistiche e tecnologiche. Con una selezione accurata di nodi, gateway, splitter e switch, la transizione può essere graduale, sicura e perfettamente integrata con le infrastrutture esistenti.
