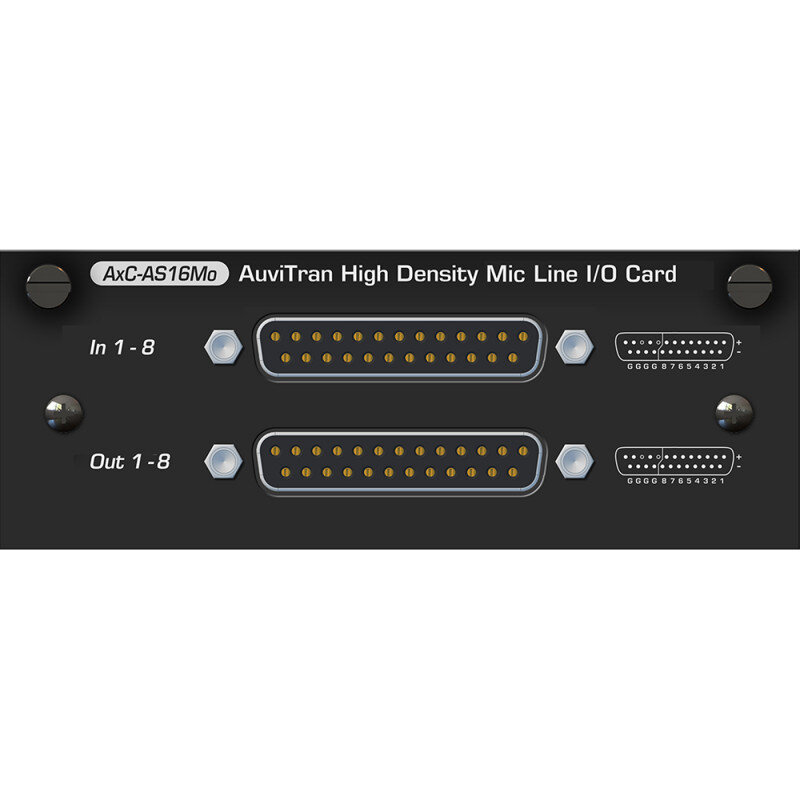

AxC-AS16Mov2 - High density MIC / line card with 8 IN and 8 OUT on 2 x DSUB DB25

Agora
€ 3.144,30
Prezzo di listino da scontare (IVA esclusa) SKU: AxC-AS16Mov2
Chiedi il prezzo
Per scoprire il prezzo riservato a te, segui il link e registrati su audioeffetti.com. Verrai ricontattato al più presto dai nostri commerciali per studiare il profilo più adatto a te.

High density MIC / line card with 8 IN and 8 OUT on 2 x DSUB DB25

Scheda MIC / linea ad alta densità con 8 IN e 8 OUT su 2 x DSUB DB25. Deve essere inserita nello slot disponibile sul pannello posteriore del Agora H1 per costruire l'audio bridge.

Proprio come ogni scheda AxC all'interno della gamma Audio ToolBox, l’AxC-AS16Mo può essere utilizzata anche nelle piattaforme AVBx3 o AVBx7. Utilizzando un solo slot dell'Audio ToolBox, l'AxC AS16M fornisce 8 ingressi MIC / linea di alta qualità (sia a livello di linea che microfono) + 8 uscite con un'incredibile densità per la piattaforma AuviTran Audio ToolBox.

Caratteristiche principali

  • Scheda ad alta densità per 8 ingressi microfonici / linea e 8 uscite
  • 8 MIC / linea bilanciati + preamplificatori di alta qualità e 8 uscite
  • Sensibilità d’ingresso da +24 dBu a -56 dBu
  • Gamma di guadagno analogico: da 0 a +80 dB (incrementi di 0,5 dB)
  • E.I.N. < -126 dBu
  • Intervallo dinamico > 115 dB
  • THD+N < -90 dB
  • Alimentazione Phantom +48 V, controllabile individualmente per ogni ingresso
  • 2 connettori femmina Sub-DB25
  • Un attenuatore / guadagno digitale a passo lineare di 0,5 dB dà accesso a una sensibilità d'ingresso da -56 dBu a +24 dBu
  • Attivazione dell'alimentazione Phantom +48 V per canale, impostazione del guadagno del preamplificatore

Applicazioni

Adatta a tutte le applicazioni professionali che richiedono un gran numero di ingressi MIC / linea e di uscite di alta qualità con dimensioni ridotte:

  • Capacità di connettere e preamplificare tanti microfoni ad alte prestazioni o sorgenti di linea, chip di conversione A/D e D/A di alta classe e un eccellente design dei circuiti
  • Queste schede stabiliscono nuovi standard di qualità, prezzo e rapporto di densità per le applicazioni audio professionali
  • Le impostazioni di attenuazione / guadagno e i VU-meter possono essere controllati e monitorati individualmente per canale tramite rete per una gestione remota praticamente ovunque utilizzando AVS-Monitor tramite reti IP, Dante, AVB o EtherSound
  • I guadagni individuali e i controlli remoti di attivazione della Phantom +48 V sono gestibili dal protocollo remoto Yamaha HA, che consente il controllo e il monitoraggio diretti dalla console / mixer Yamaha
  • Pagina di controllo dedicata per monitorare e controllare tutti i parametri della scheda (guadagno, alimentazione Phantom su ogni canale, valori di preamplificazione, VU-meter)

Technical characteristics

General

Size 200 x 100 x 40 mm – AuviTran Audio ToolBox platform cards format
Power supply +12 VDC / +3.3 VDC - through AuviTran Audio ToolBox backplane
Storage: temp / humidity  -5 to 70 °C / 0% to 95% (non-condensing)
Operating: temp / humidity  0 to 50 °C / 5% to 90% (non-condensing)
Connectors  2 female DB25 connectors (Yamaha pinout) Optional: DB25 to Euroblock plug available



Audio inputs

Number of inputs / outputs 8 MIC / line inputs + 8 outputs



Audio inputs specifications

Sampling frequency 44.1 kHz, 48 kHz, 88.2 kHz or 96 kHz
ADC resolution 24 bits
Input specification  balanced MIC / line
Input maximum level  +24 dBu



Audio inputs MIC / line specifications

Analog gain range 0 to +80 dB (0.5 dB step)
Input sensibility +24 dBu to -56 dBu
Input impedance 2.7 kohm (differential)
E.I.N. @ (Rs = 150 ohm G = +80 dB)  -126 dBu
Dynamic range  > 115 dB A-weighted (> 112 dB un-weighted)
THD+N (1 kHz) < -90 dB
Frequency response 20 Hz – 20 kHz ± 0.2 dB
Phantom power +48 V (individually controllable for each channel)



Integration environment

Audio toolBox platform AxC-AS16Mo is a cards for the AuviTran Audio ToolBox platform
AVS-Monitor AVS-Monitor enables to remotely set, control, and monitor an IP, Dante, AVB network and provides enhanced control pages to manage the AxC-AS16Mo card specific parameters.
OS supported Windows 10 for 32/64 bit versions
