Bidirectional 16‑channel 12G‑SDI to SMPTE‑2110 converter, dual 100G Ethernet for full 2022‑7 redundancy, front‑panel monitoring, NMOS control
SDI Expander 8x12G è un convertitore bidirezionale progettato per integrare apparecchiature 12G‑SDI all’interno di infrastrutture IP basate su Ethernet 100G e standard SMPTE‑2110. Il dispositivo gestisce simultaneamente 8 canali di conversione da 12G‑SDI a SMPTE‑2110 e altri 8 canali in direzione opposta, per un totale di 16 conversioni indipendenti in un’unica unità rack 1U .
Le due porte Ethernet 100G garantiscono piena ridondanza SMPTE‑2022‑7, con commutazione seamless basata sul confronto dei pacchetti RTP e ricostruzione in tempo reale del frame video, evitando qualsiasi perdita di frame o glitch audio anche in caso di guasto di rete .

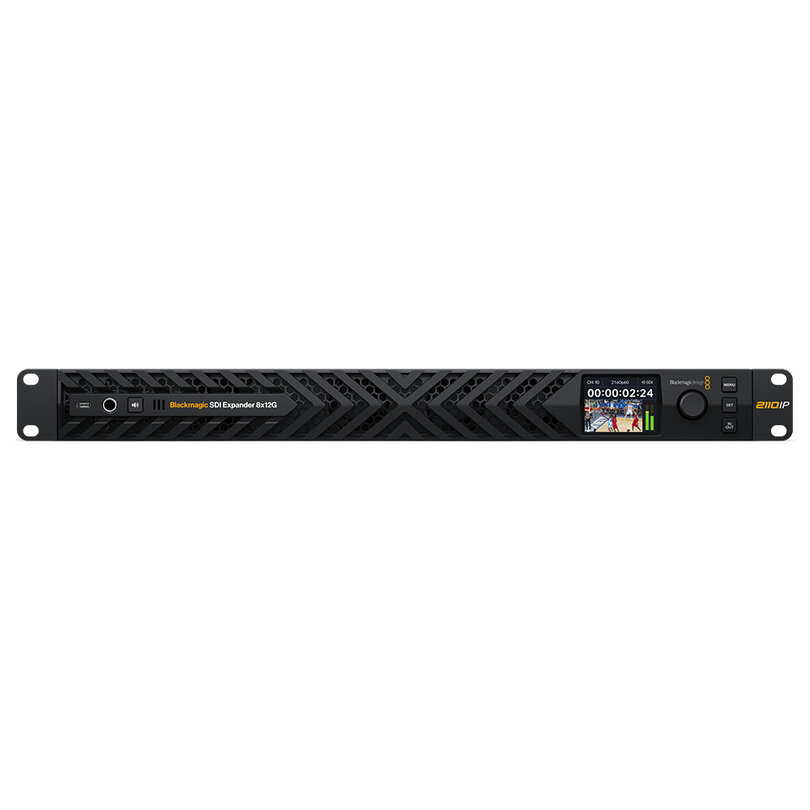

Il pannello frontale integra un display LCD per il monitoraggio delle sorgenti, un altoparlante e un’uscita cuffie per il controllo audio immediato, mentre la doppia alimentazione AC ridondante assicura continuità operativa in ambienti broadcast mission‑critical .
Grazie alla connessione NMOS dedicata, il dispositivo si integra facilmente nei sistemi di routing IP, semplificando la gestione delle sorgenti SMPTE‑2110 e riducendo la complessità dei cablaggi tipici delle installazioni SDI tradizionali.
Caratteristiche principali
- Connette apparecchiature 12G‑SDI ai sistemi IP SMPTE‑2110 su Ethernet 100G
- Supporta 8 connessioni bidirezionali con ridondanza SMPTE‑2022‑7

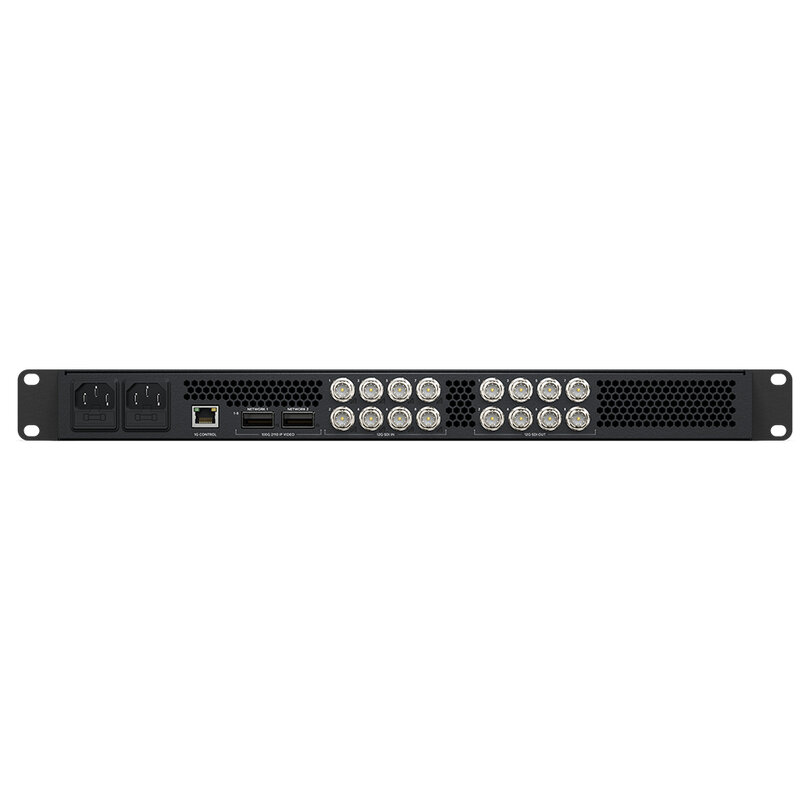

- Dispone di 8 ingressi 12G‑SDI e 8 uscite 12G‑SDI in un design 1RU
- Porte Ethernet 100G ridondate per piena conformità SMPTE‑2022‑7
- Le connessioni SDI supportano SD, HD e Ultra HD
- Include una connessione NMOS dedicata per il routing delle sorgenti IP
- LCD frontale per il monitoraggio degli ingressi e delle uscite video
- Altoparlante frontale e uscita cuffie per il monitoraggio audio
- Doppia alimentazione AC ridondante per affidabilità broadcast
- Localizzato in 13 lingue per utilizzo internazionale
Vantaggi per gli utenti
- Integrazione immediata di apparecchiature 12G‑SDI in reti IP SMPTE‑2110
- Conversione simultanea di 16 canali in un’unica unità 1RU
- Ridondanza totale con SMPTE‑2022‑7 per continuità operativa
- Monitoraggio video e audio direttamente dal pannello frontale
- Riduzione della complessità dei cablaggi rispetto alle installazioni SDI tradizionali
- Massima affidabilità grazie alla doppia alimentazione in corrente alternata
- Gestione semplificata delle sorgenti tramite controllo NMOS
Ambiti di utilizzo
- Infrastrutture broadcast IP basate su SMPTE‑2110
- Centri di produzione con workflow misti SDI/IP
- Integrazione di switcher e router SDI in reti 100G
- Sale controllo, regie
- Conversione e distribuzione multi‑formato in ambienti professionali
