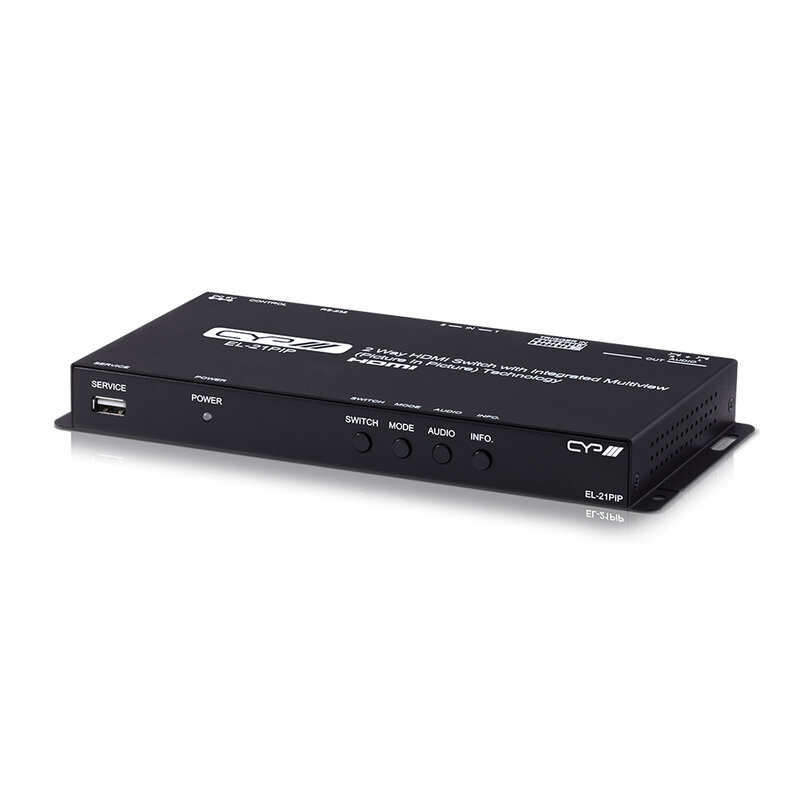

Advanced 2 × 1 HDMI switch, integrated multiview and PiP technology, 4K input, flexible window layouts

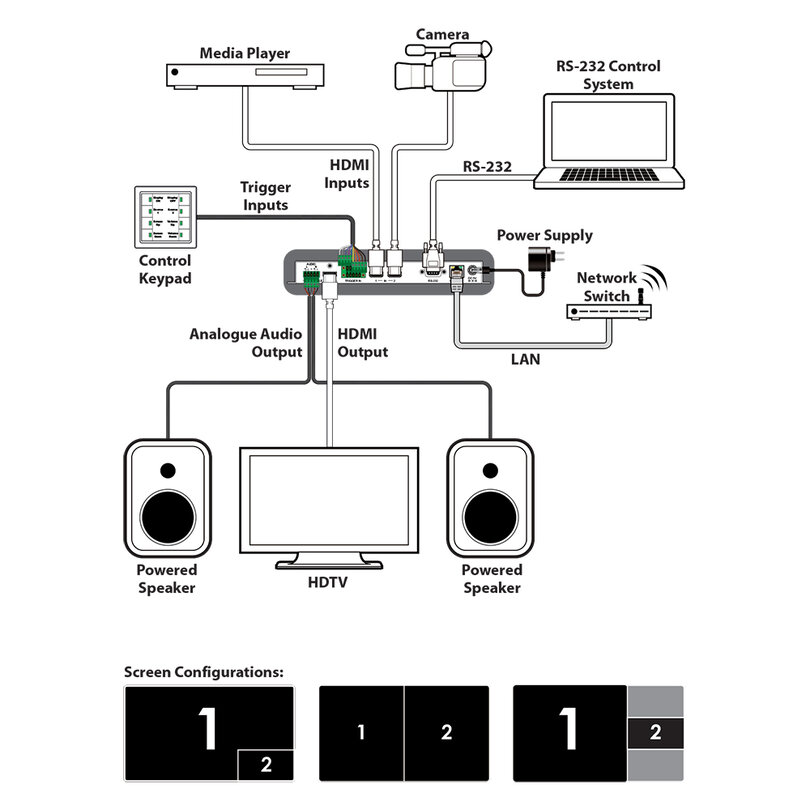

EL‑21PIP è uno switcher HDMI 2 × 1 con tecnologia multiview e Picture in Picture integrata, progettato per visualizzare due sorgenti contemporaneamente su un unico display con modalità di posizionamento libero e configurazioni multiview.
Supporta ingressi fino a 4K @ 30 Hz (4:4:4, 8‑bit) e uscita fino a 1080p @ 60 Hz, offrendo funzioni avanzate come Chromakey, caricamento di loghi bitmap, OSD, Web GUI, Telnet, RS‑232 e controllo IR. Include uscita audio de‑embedded, ingresso Trigger e compatibilità con RAX‑600, risultando ideale per installazioni AV commerciali e residenziali.
Caratteristiche principali
- 3 modalità di configurazione multiview
- Modalità di posizionamento libero
- Caricamento e visualizzazione di loghi bitmap
- L’ingresso supporta risoluzioni HD fino a 4K @ 30 Hz (4:4:4, 8‑bit)
- L’uscita supporta risoluzioni HD fino a 1080p @ 60 Hz
- Supporto chromakey
- OSD, Web GUI, Telnet, RS‑232 e controllo tramite telecomando IR
- Ingresso Trigger diretto (compatibile con CR‑TG1)
- Uscita audio de‑embedded
- Compatibile con RAX‑600
Vantaggi per gli utenti
- Visualizzazione simultanea di due sorgenti su un unico display
- Posizionamento libero delle finestre per layout personalizzati
- Controllo flessibile tramite rete, seriale o telecomando IR
- Inserimento di loghi per branding o overlay grafici
- Estrazione audio per sistemi audio esterni
- Compatibilità con trigger per automazioni AV
Ambiti di utilizzo
- Sale riunioni e conferenze
- Installazioni commerciali multischermo
- Digital Signage
- Aule didattiche e formazione (education)
- Postazioni di controllo e supervisione
- Hospitality

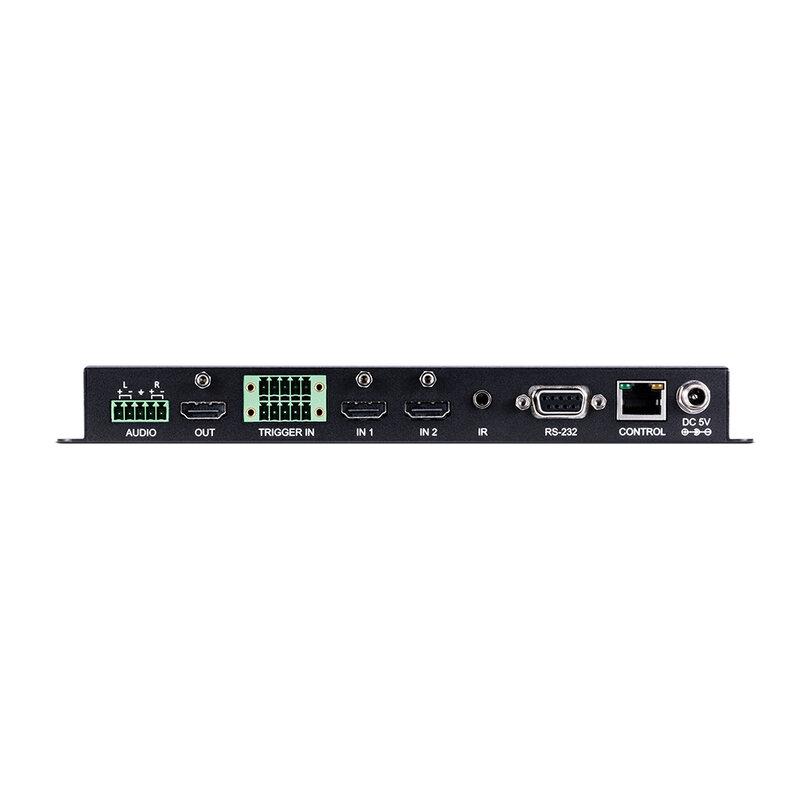

Technical characteristics
- Inputs:
- 2 × HDMI (uncompressed AV and data)
- 1 × Phoenix (trigger in)
- 1 × 3.5 mm stereo mini‑jack (infra red receiver)
- 1 × 9pin Dsub (RS‑232 data)
- 1 × RJ45 (IP control)
- Outputs:
- 1 × HDMI (uncompressed AV and data)
- 1 × Phoenix (analogue stereo — balanced or unbalanced)
- PSU: 5 V 2.6 A
- Dimensions (W × H × D): 23.15 × 2.5 × 10.8 cm
- Net weight: 620 g
