HDBaseT Lite HDMI extender set, PoC, bi‑directional IR and RS‑232, supporting 4K transmission up to 40 m and 1080p up to 70 m over CAT5e/6

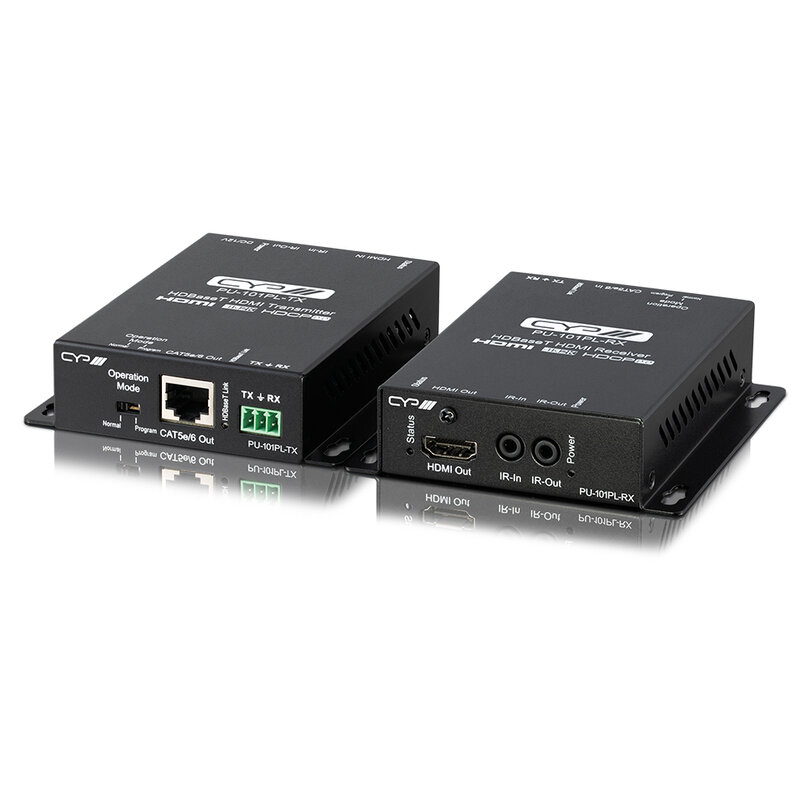

PU‑101PL‑KIT è un extender HDMI HDBaseT Lite composto da trasmettitore e ricevitore, progettato per distribuire segnali AV non compressi su lunghe distanze tramite cavo CAT5e/6. Supporta risoluzioni fino a 4K e consente la trasmissione fino a 70 metri a 1080p o 40 metri a 4K.
Integra funzioni di controllo bidirezionale IR e RS‑232, oltre al PoC (Power over Cable), che permette di alimentare l’intero sistema dal lato sorgente o dal lato display, semplificando l’installazione.
Compatibile con HDMI 1.4, HDCP 2.2 e HDBaseT Lite, garantisce un’elevata stabilità del segnale e supporta formati audio avanzati come Dolby TrueHD, Dolby Digital Plus e DTS‑HD Master Audio.
Caratteristiche principali
- Conforme HDCP 2.2
- HDMI 1.4 con supporto 3D, 4Kx2K, HDCP e DVI
- I segnali 4K / 2K e 4K UHD possono essere trasmessi fino a 40 m tramite CAT5e/6
- Conforme alle specifiche HDBaseT Lite
- LED di stato HDMI, alimentazione e collegamento HDBaseT

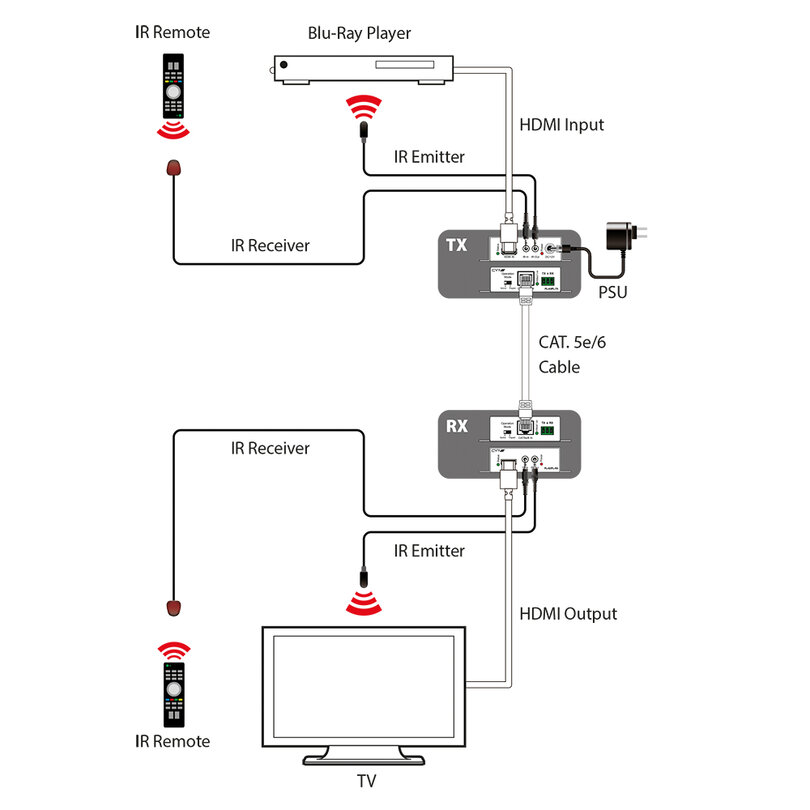

- Supporta IR bidirezionale, controllo RS‑232 e Power over Cable (PoC)
- Supporta la trasmissione audio ad alta definizione LPCM 7.1CH, Dolby TrueHD, Dolby Digital Plus e DTS‑HD Master Audio
Vantaggi per gli utenti
- Trasmissione HDMI stabile e non compressa su lunghe distanze
- Supporto PoC per alimentazione semplificata da un solo lato
- Controllo bidirezionale IR e RS‑232 integrato
- Compatibilità con segnali 4K e HDCP 2.2
- Supporto audio ad alta definizione
Ambiti di utilizzo
- Sale riunioni e meeting room
- Distribuzione HDMI punto‑punto
- Sistemi di controllo con IR e RS‑232
- Installazioni residenziali avanzate
- Collegamento tra sorgenti e display distanti
Technical characteristics
Video
- Video format supported: DTV / HDTV 4K / 1080p / 1080i / 720p / 576p / 480p / 576i / 480i
- Input video signal: 0.5 – 1.0 Vp-p
- Input DDC signal: 5 Vp-p (TTL)
- Output video: HDMI 2.0, HDCP 1.4/2.2
- Output audio: supports DTS-HD, Dolby HD
- Maximum transmission distance: 70 m (1080p), 40 m (4K)
Interfaces

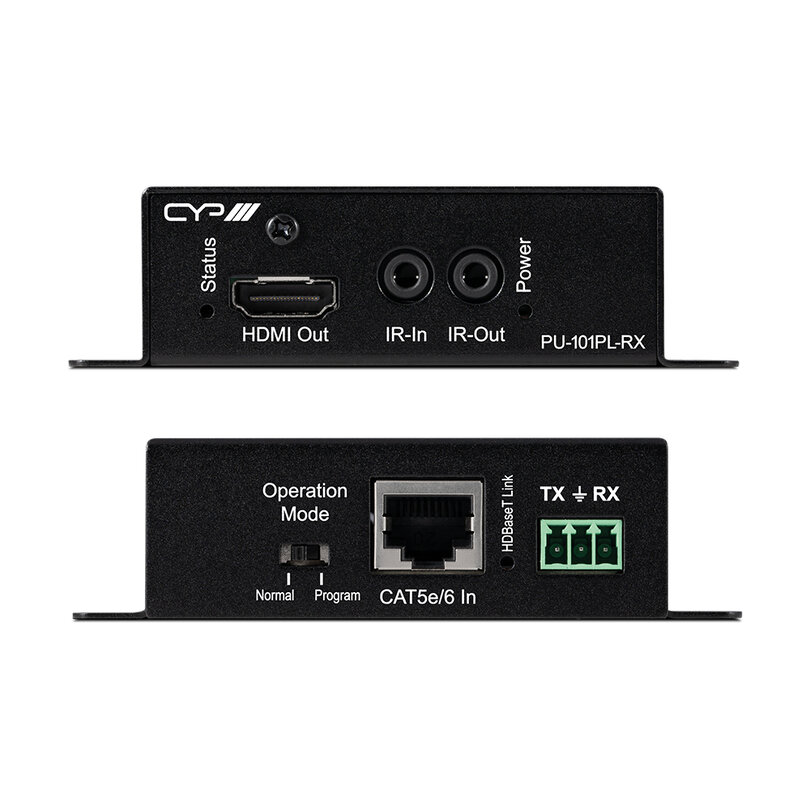

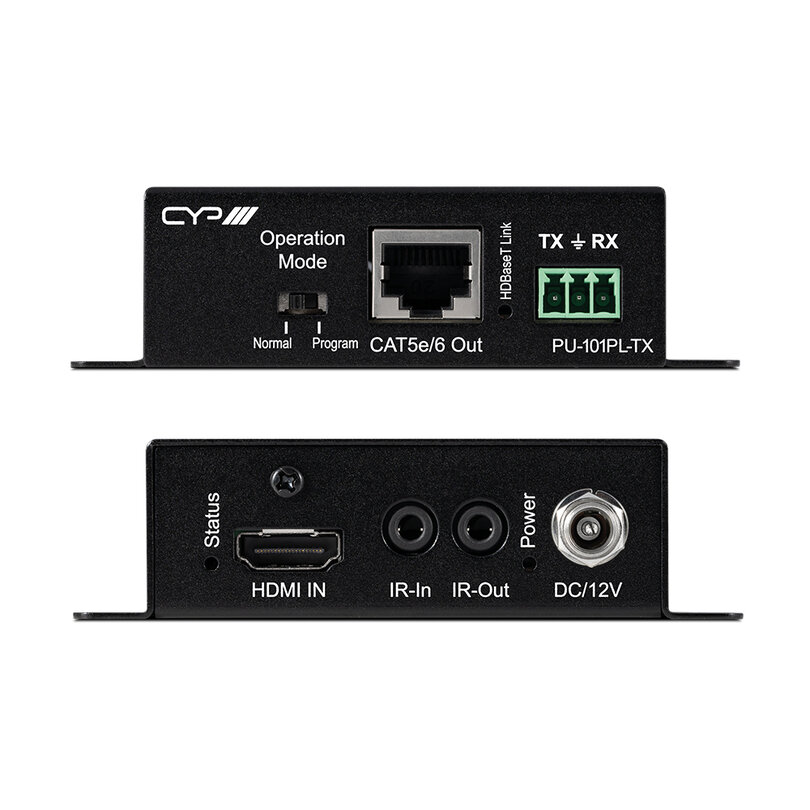

- Input ports: 1 x HDMI [1 x HDMI (TX) uncompressed AV and data], 1 x RJ45 [1 x HDBaseT (RX) HDMI and propriety data], 1 x phoenix (3 pin) [1 x RS-232], 2 x 3.5 mm stereo mini-jack [2 x infrared receiver]
- Output ports: 1 x HDMI [1 x HDMI (RX) uncompressed AV and data], 1 x RJ45 [1 x HDBaseT (TX) HDMI and propriety data], 1 x phoenix (3 pin) [1 x RS-232], 2 x 3.5 mm stereo mini-jack [2 x infrared emitter]
Power
- Power supply: [TX] 12 V / 2 ADC (locking), [RX] PoC
- Power consumption: 25 W (TX), 5 W (RX)
Enclosure
- Chassis material: metal (aluminum)
- Chassis colour: black
- Dimensions (W x D x H): 71 x 105 x 25 mm (each)
- Weight: 70 g (pair)
