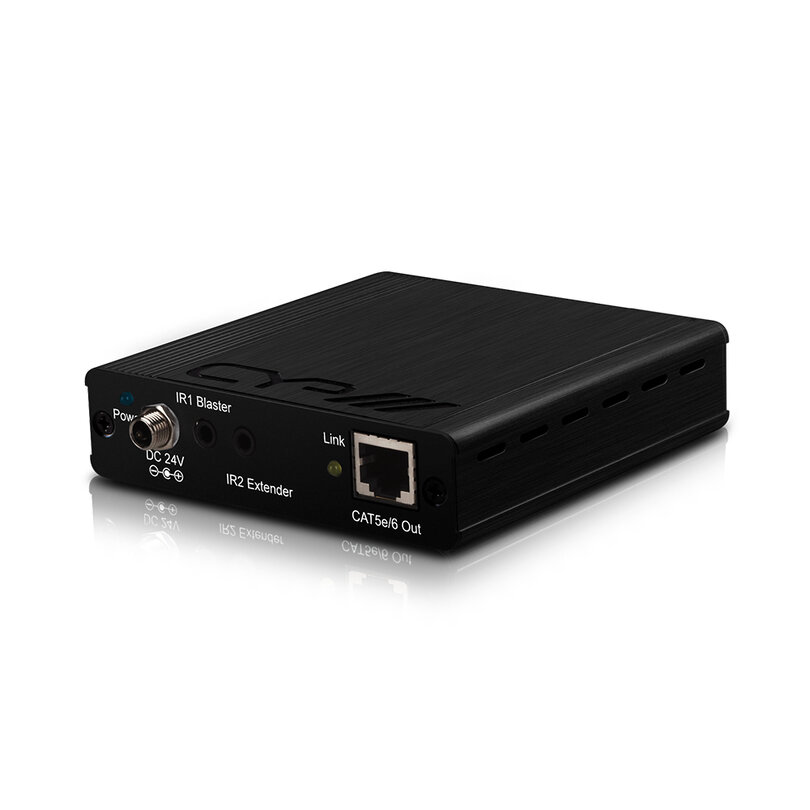

HDBaseT1 transmitter with 5‑Play (PoC, LAN, IR, RS 232), up to 100 m over Cat.5e/6/7, 4K UHD support, uncompressed HDMI transmission, EDID‑based 4K formats, full control and LAN extension
PU‑507TX è un trasmettitore HDBaseT1 progettato per inviare segnali HDMI non compressi e dati IP tramite un singolo cavo Cat.5e/6/7. Funziona in combinazione con il PU-507RX.

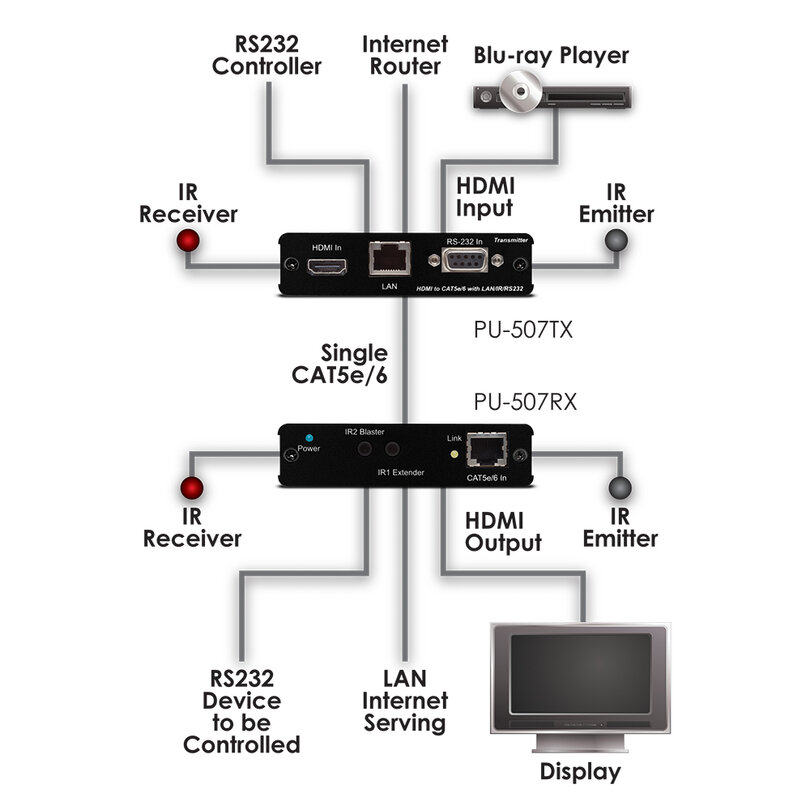

Il dispositivo integra la tecnologia 5‑Play, che consente la distribuzione combinata di video, audio, LAN, PoC, RS‑232 e controllo IR bidirezionale sullo stesso cavo Cat.5e/6/7. Supporta risoluzioni fino a 4K UHD, con distanze variabili in base al tipo di cavo e all’EDID del display.
È indicato per installazioni AV professionali che richiedono distribuzione HDMI stabile, estensione LAN e controllo remoto su lunghe distanze.
Caratteristiche principali
- Conforme HDCP 2.2
- Supporta tutte le risoluzioni HDMI v1.4 più 4K
- Video/audio non compressi fino a 10.2 Gbps
- Risoluzioni VGA - WUXGA, 480i - 1080p, 4K UHD @ 24/25/30 Hz (RGB 4:4:4 & YUV 4:2:2), 4K UHD @ 60 Hz (YUV 4:2:0), 4K/2K @ 24/25/30 Hz (RGB 4:4:4 & YUV 4:2:2) e 4K/2K @ 60 Hz (YUV 4:2:0) secondo EDID del display
- Conforme HDMI, HDCP e DVI
- Funzioni HDCP repeating e CEC
- I segnali 4K/2K e 4K UHD possono essere trasmessi fino a 70 m tramite Cat.5e/6 e fino a 100 m tramite Cat.6a/7
- Video non compresso 1080p 60 Hz 48 bit
- Audio fino a 7.1 CH e Dolby TrueHD, DTS‑HD
- Convergenza 5‑Play: HDMI, LAN, PoC e controllo (IR e RS 232)
- Supporta segnali 3D
Vantaggi per gli utenti
- Trasmissione HDMI stabile fino a 100 m tramite un singolo cavo Cat.
- Distribuzione combinata di AV, LAN, PoC e controllo su un unico collegamento
- Compatibilità con segnali 4K UHD per installazioni AV moderne
- Supporto audio multicanale per sistemi AV professionali
- Integrazione semplificata grazie alla convergenza 5‑Play
Ambiti di utilizzo
- Corporate AV (sale riunioni, sale direzionali, training room, sale conferenze)
- Educational (aule didattiche, auditorium, campus AV)
- Hospitality (hotel, centri congressi)
- Rental & staging (eventi live, service, installazioni temporanee)
Technical characteristics

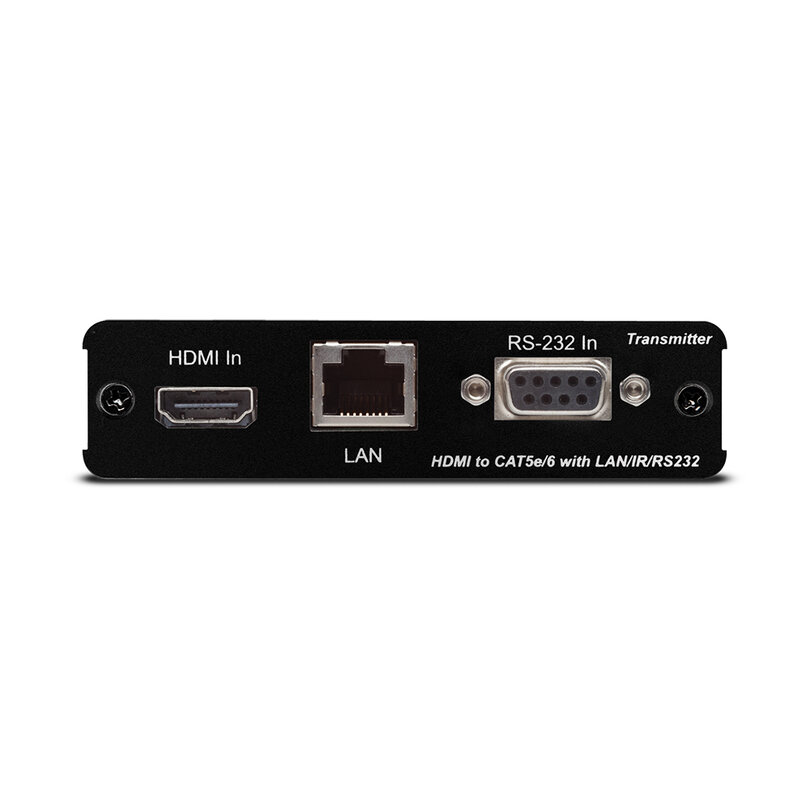

- Inputs:
- 1 × HDMI (HDMI uncompressed AV and data)
- 1 × 9-pin Dsub (RS 232 data)
- 1 × 3.5 mm stereo mini-jack (infrared receiver)

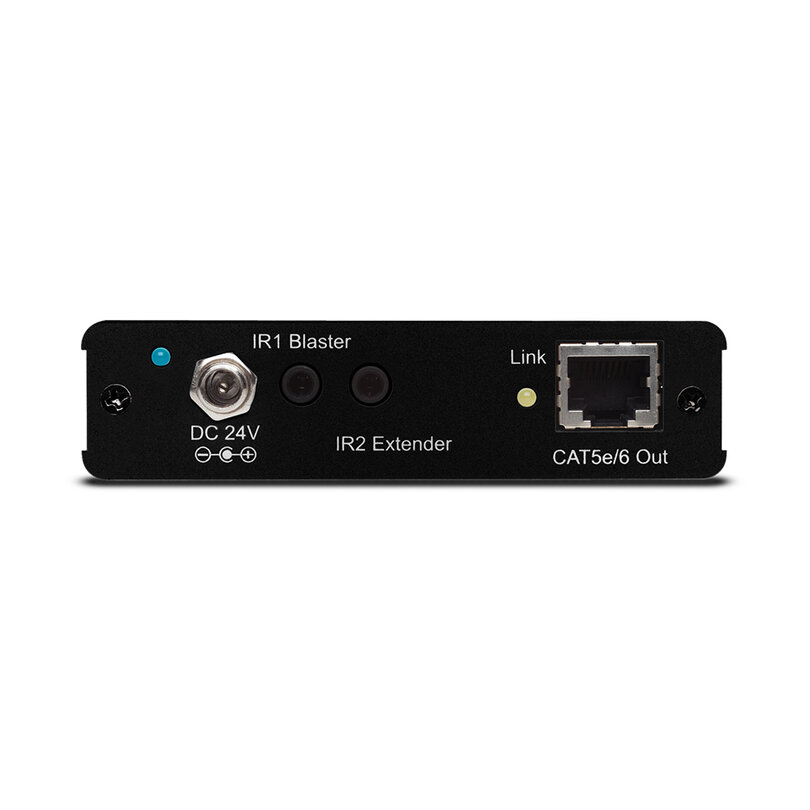

- Outputs:
- 1 × RJ45 (HDMI and propriety data)
- 1 × 3.5 mm stereo mini-jack (infrared emitter)
- 1 × RJ45 [ethernet (I/O) IP]
- PSU: 24 V 1.25 A
- Dimensions (W × H × D): 10.2 × 2.5 × 10.2 cm
- Net weight: 260 g
