HDBaseT LITE transmitter for 4K UHD HDMI, HD audio, bidirectional IR/RS‑232, PoH and optical audio return over a single Cat.6a/7 cable, 60 m max. distance
PUV‑1230PL‑TX è un trasmettitore HDBaseT LITE progettato per estendere segnali HDMI fino a 4K UHD, audio HD, controllo bidirezionale (IR e RS‑232), PoH e OAR (Optical Audio Return) fino a 60 metri tramite un singolo cavo Cat.6a/7.
Garantisce una gestione avanzata del segnale, assicurando stabilità e prestazioni elevate anche nelle installazioni più complesse. Supporta tutti i formati audio professionali più comuni, risoluzioni fino a 4K @ 30 4:4:4 e 4K @ 60 4:2:0, oltre a funzioni come HDCP 2.2, CEC e pass‑through 3D.
Caratteristiche principali
- Compatibile HDCP 2.2
- Supporto video e audio HD, PoH e controllo con IR e RS‑232 bidirezionali
- Risoluzioni da VGA a WUXGA, 480i ~ 1080p, 4K UHD @ 24/25/30 Hz (RGB 4:4:4 & YUV 4:2:2), 4K UHD @ 60 Hz (YUV 4:2:0)
- Supporta 4K/2K @ 24/25/30 Hz (RGB 4:4:4 & YUV 4:2:2) e 4K/2K @ 60 Hz (YUV 4:2:0) in base all’EDID del display
- Trasmissione 4K/2K e 4K UHD fino a 35 m via CAT5e/6 e fino a 60 m via CAT6a/7
- Pass‑through dei formati audio HD: LPCM 2/5.1/7.1CH, Dolby Digital, Dolby Digital Plus, Dolby TrueHD, Dolby Atmos, DTS‑HD Master Audio
- Supporta OAR (Optical Audio Return), funzioni HDCP repeating e CEC, segnali 3D
Vantaggi per gli utenti

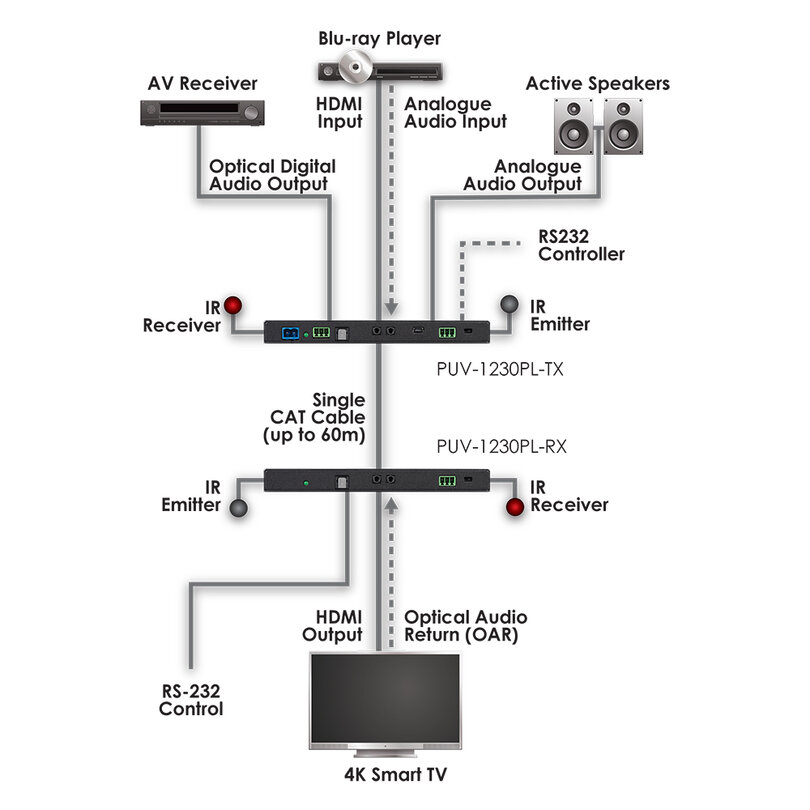

- Riduzione del cablaggio grazie alla trasmissione simultanea di AV, controllo, alimentazione e ritorno audio su un unico cavo
- Maggiore stabilità del segnale grazie alla tecnologia HDBaseT LITE
- Compatibilità con formati audio avanzati per integrazione in sistemi home cinema e AV professionali
- Installazione semplificata grazie al PoH che elimina l’alimentatore sul ricevitore
- Gestione del ritorno audio tramite OAR senza necessità di cablaggi aggiuntivi
Ambiti di utilizzo
- Sale conferenze e meeting room
- Ambienti corporate
- Installazioni AV
- Tutte le applicazioni che richiedono estensione video affidabile fino a 60 m con ritorno audio ottico
Technical characteristics

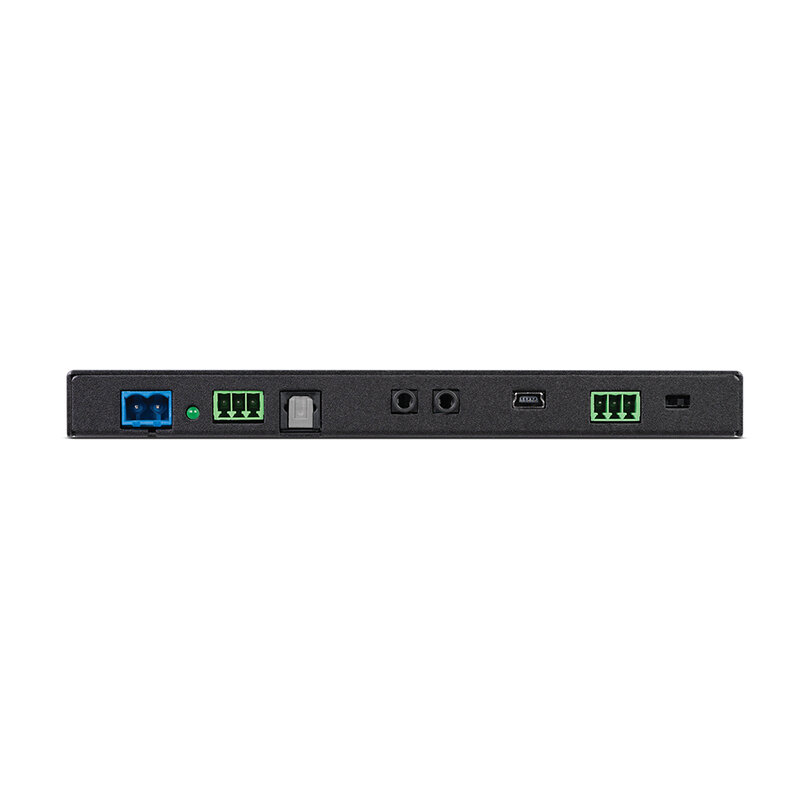

- Inputs:
- 1 × HDMI (1 × HDMI uncompressed AV and data)
- 1 × Phoenix (3-pin) [1 × analogue stereo (L/R) audio input]
- 1 × 3.5 mm stereo mini-jack (1 × infra red receiver)
- 1 × Phoenix (3-pin) (1 × RS-232)
- 1 × USB 3 Type-B (1 × service port power & data)

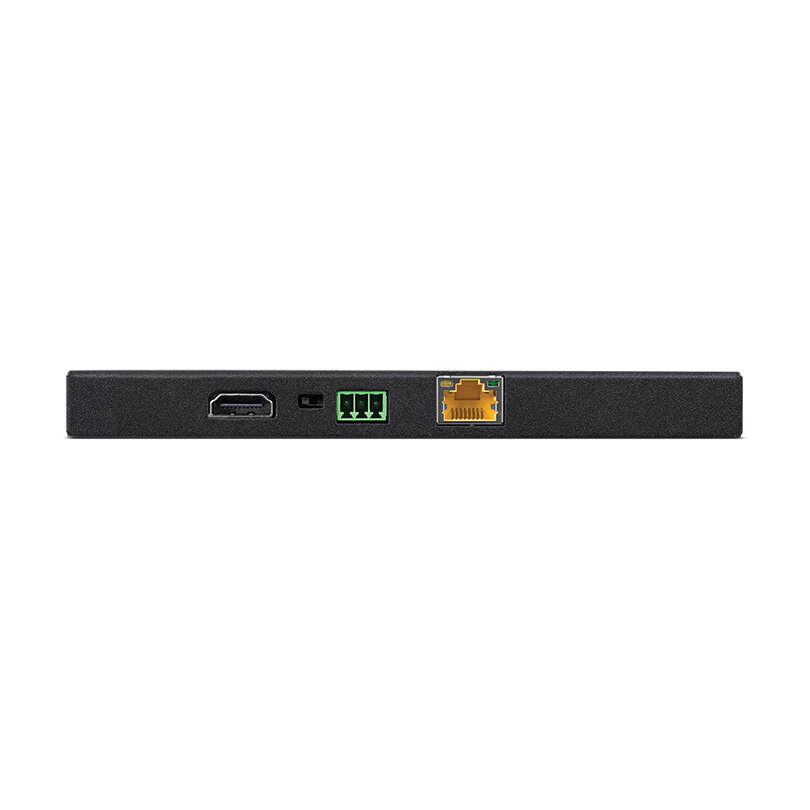

- Outputs:
- 1 × RJ45 (1 × HDBaseT HDMI & propriety data)
- 1 × Phoenix (3-pin) [1 × analogue stereo (L/R) audio output]
- 1 × Toslink (1 × optical DTS/Dolby Digital/2 Channel LPCM)
- 1 × 3.5 mm stereo mini-jack (1 × infra red emitter)
- PSU: 48 V / 0.83 A
- Dimensions (W × H × D): 16.3 × 1.6 × 7.8 cm
- Weight: 0.2 kg
