4K HDBaseT1 transmitter with PoH reverse power, LAN, IR/RS‑232 control, long‑distance transmission

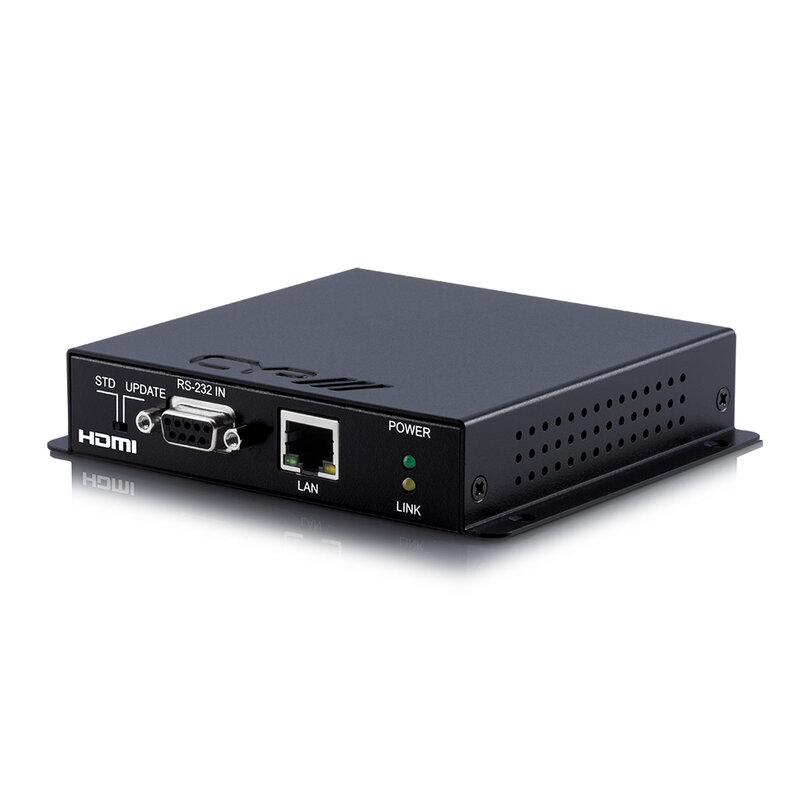

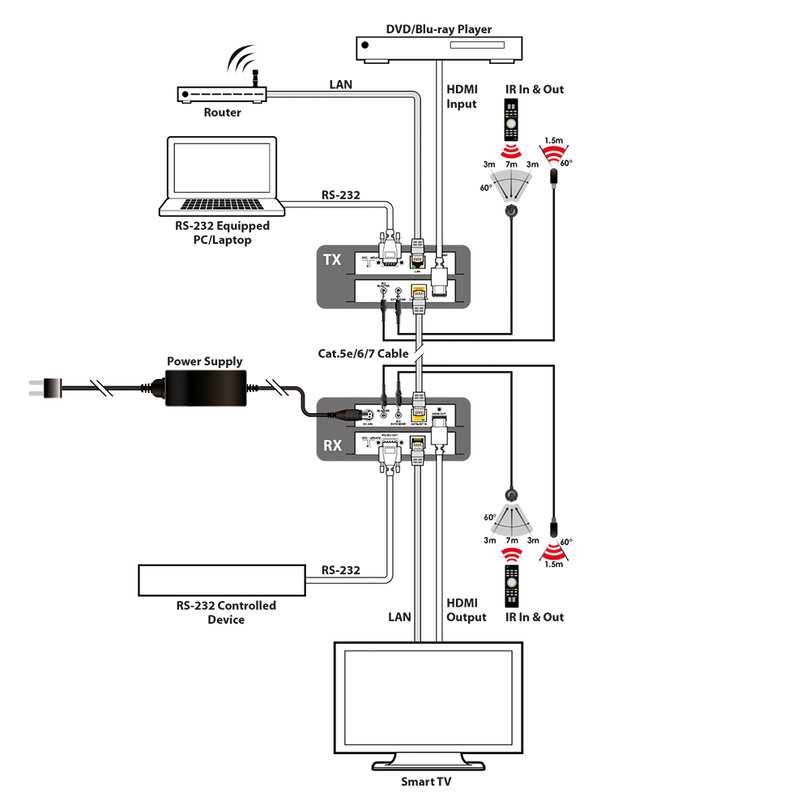

PUV‑1610TX è un trasmettitore HDBaseT1 progettato per la trasmissione di segnali video fino a 4K UHD, insieme ad audio HD, IR bidirezionale, RS 232, PoH e LAN, tramite un singolo cavo Cat.6a/7 fino a 100 metri.Il sistema trasferisce simultaneamente audio, video, controllo, rete e alimentazione su un unico collegamento HDBaseT.
Una caratteristica distintiva della serie PUV‑1600 è l’alimentazione inversa: il trasmettitore riceve l’alimentazione dal ricevitore alimentato a rete, offrendo maggiore flessibilità nelle installazioni.
Il prodotto è indicato per applicazioni AV commerciali che richiedono trasmissione stabile di segnali 4K, controllo e rete su lunghe distanze tramite un singolo cavo.
Caratteristiche principali
- Video/audio non compressi fino a 10.2 Gbps
- Conformità HDCP2.2
- Risoluzioni VGA - WUXGA, 480i - 1080p, 4K UHD @ 24/25/30 Hz (RGB 4:4:4 e YUV 4:2:2), 4K UHD @ 60Hz (YUV 4:2:0), 4K/2K @ 24/25/30 Hz (RGB 4:4:4 e YUV 4:2:2) e 4K/2K @ 60 Hz (YUV 4:2:0) in base all’EDID del display
- 4K/2K e 4K UHD fino a 70 metri via CAT5e/6 e 100 metri via CAT6a/7
- 1080p fino a 100 metri via CAT5e/6/6a/7
- Audio fino a 7.1 CH e Dolby TrueHD, DTS‑HD
- Convergenza 5‑Play: HDMI, LAN, PoE e controllo (IR e RS 232)
- Supporta segnali 3D
- Riceve PoH dal ricevitore alimentato a rete
Vantaggi per gli utenti
- Trasmissione 4K stabile su lunghe distanze tramite singolo cavo Cat.6a/7
- Alimentazione inversa dal ricevitore per installazioni più flessibili
- Compatibilità con formati audio HD
- Integrazione di rete, controllo e alimentazione tramite HDBaseT
Ambiti di utilizzo
- Retail
- Sale conferenze e meeting room
- Education
- Sistemi corporate con infrastruttura HDBaseT
- Installazioni multi‑zona
Technical characteristics

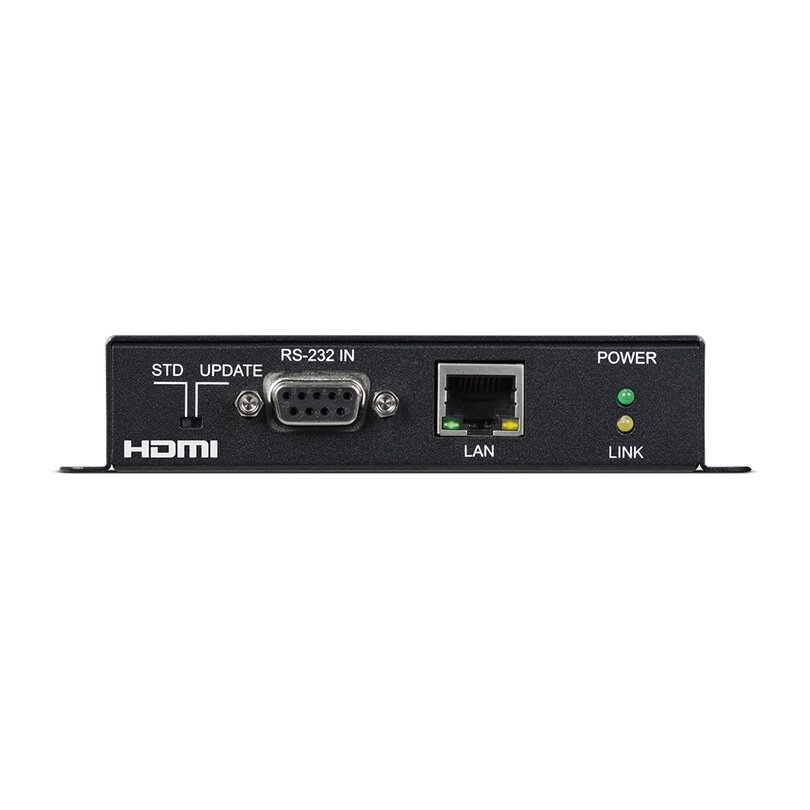

- Inputs:
- 1 × HDMI (uncompressed AV and data)
- 1 × 9-pin D-sub (RS 232 data)
- 1 × 3.5 mm stereo mini-jack (infrared receiver)

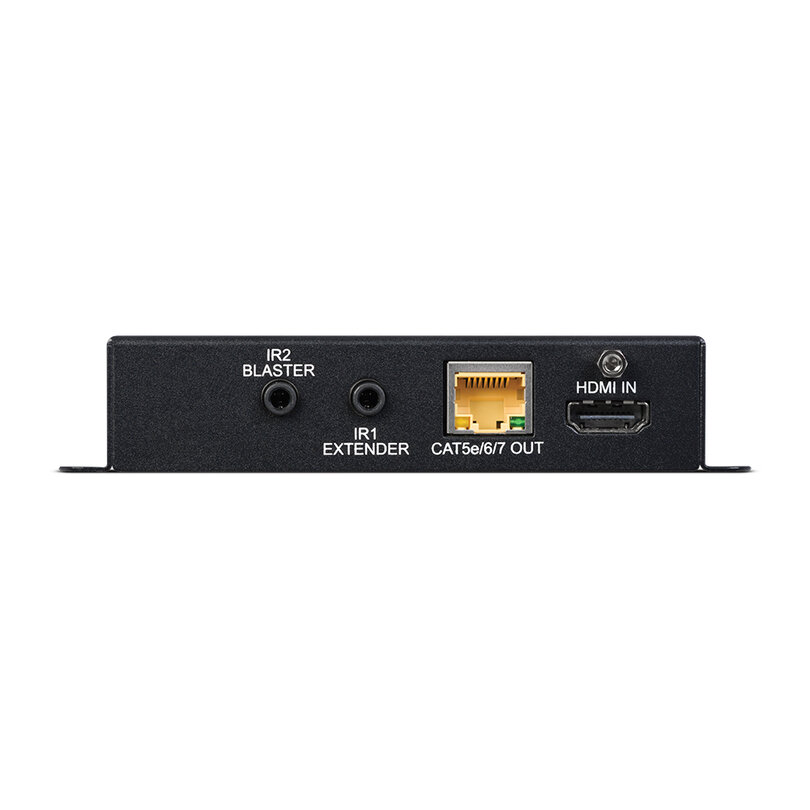

- Outputs:
- 1 × RJ45 (HDBaseT HDMI & proprietary data)
- 1 × 3.5 mm stereo mini-jack (infrared emitter)
- 1 × RJ45 (ethernet I/O IP)
- PSU: PoH
- Dimensions (W × H × D): 12.8 × 2.5 × 10.8 cm
- Weight: 320 g
