4K HDR HDBaseT1 LITE transmitter & receiver kit with AVLC, PoH, IR/RS‑232 control, long‑distance transmission

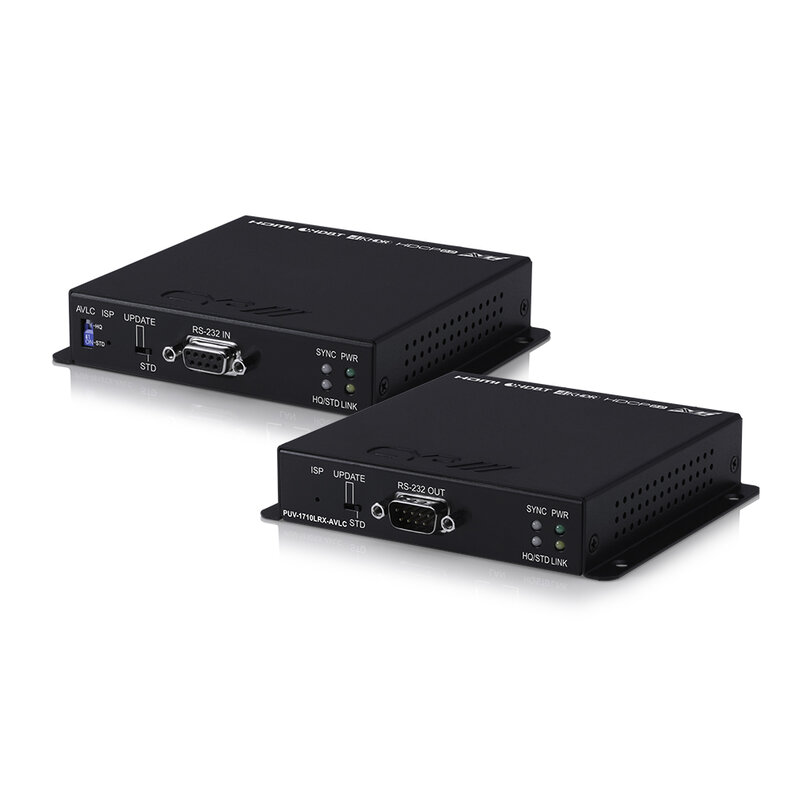

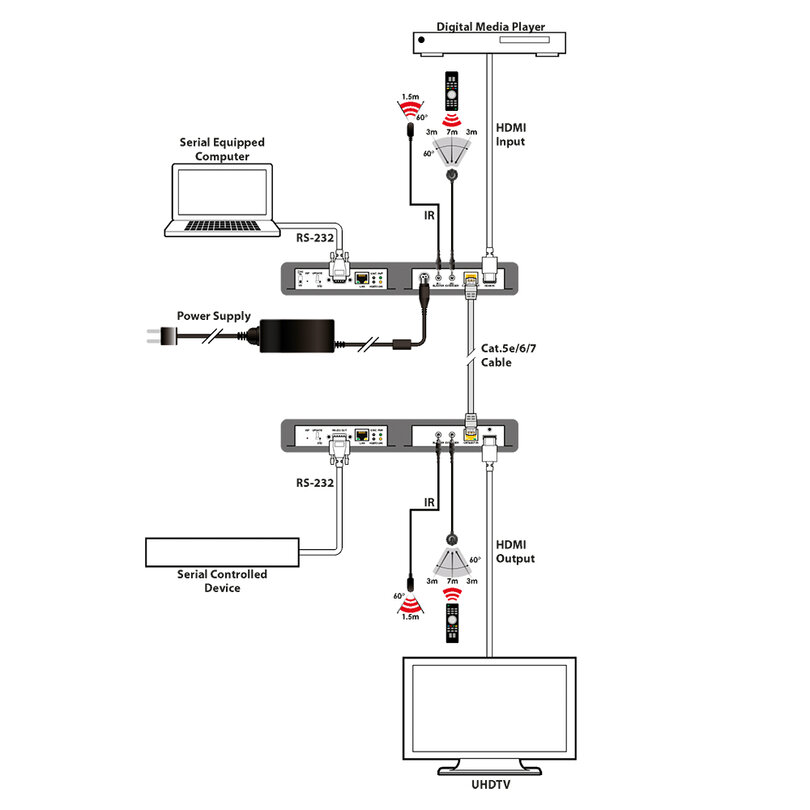

Il PUV‑1710L‑AVLC‑KIT è un kit composto da trasmettitore e ricevitore HDBaseT1 LITE progettato per la trasmissione di segnali video fino a 4K UHD, inclusi contenuti HDR a 10/12‑bit e Dolby Vision, insieme ad audio HD, IR bidirezionale, RS 232, PoH e rete, tramite un singolo cavo Cat.6a/7 fino a 35 metri per segnali 4K 60 4:4:4 e fino a 70 metri per segnali 4K 60 4:2:0. Il sistema trasferisce simultaneamente audio, video, controllo e alimentazione su un unico collegamento HDBaseT.
Grazie alla tecnologia AVLC, il kit consente la gestione di segnali fino a 18 Gbps nonostante il limite di 10.2 Gbps dell’HDBaseT, garantendo un’immagine 4K 6G visivamente senza perdite sul display collegato. Questa soluzione è indicata per installazioni che richiedono distribuzione 4K HDR su lunghe distanze con gestione integrata di controllo, rete e alimentazione tramite HDBaseT.
Caratteristiche principali
- Set di funzionalità HDBaseT: video e audio HD, PoH 48 V e controllo (IR bidirezionale e pass‑through RS 232)
- Video fino a 4K UHD (18 Gbps, 4K @ 50/60 Hz 4:4:4 8‑bit) in uscita
- Tecnologia AVLC (Adaptive Visually Lossless Compression)
- AVLC con selezione manuale tra alta qualità e compressione standard dal trasmettitore
- HDR a 10‑bit e 12‑bit
- Risoluzioni in uscita fino a 4K @ 50/60 Hz (4:4:4 8‑bit)
- Deep Colour in ingresso e uscita fino a 12‑bit
- CEC Bypass
- 4K 3G e 1080p fino a 70 metri, 4K 6G fino a 35 metri
- Pass‑through dei formati audio HD: LPCM 2/5.1/7.1CH, Dolby Digital 2/5.1CH, Dolby Digital Plus, Dolby TrueHD, Dolby Atmos e DTS‑HD Master Audio
- Supporta segnali 3D
Vantaggi per gli utenti
- Distribuzione 4K HDR su lunghe distanze tramite un singolo cavo Cat.6a/7
- Qualità video visivamente lossless grazie alla tecnologia AVLC
- Integrazione di controllo, alimentazione e rete tramite HDBaseT
- Compatibilità con formati audio HD
Ambiti di utilizzo
- Installazioni AV multi‑zona
- Corporate (meeting room ecc.)
- Sale conferenza
- Education
- Installazioni residenziali avanzate
Technical characteristics

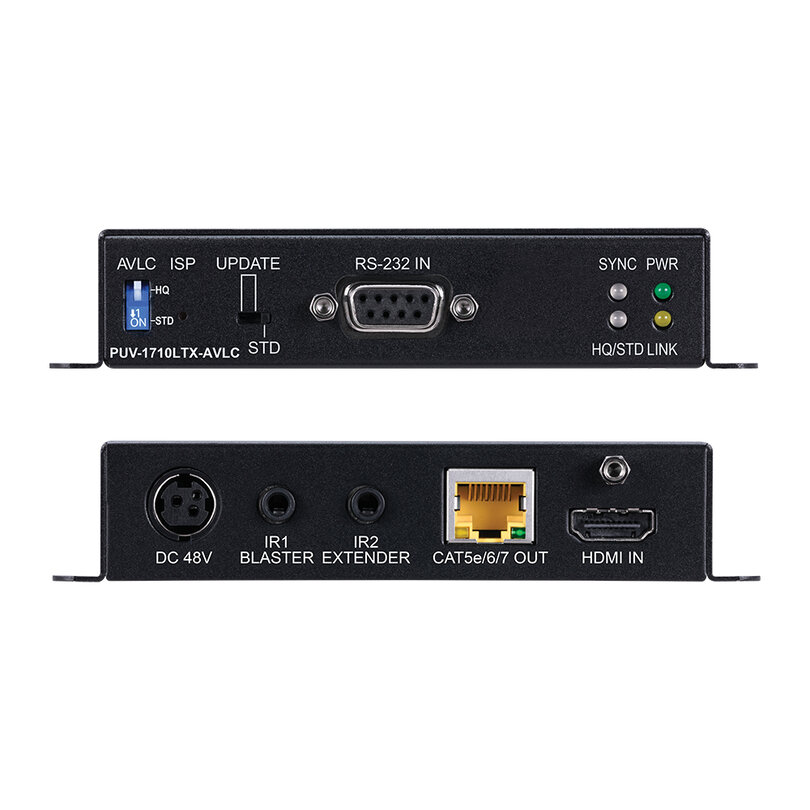

TX
- Inputs:
- 1 × HDMI (uncompressed AV and data)
- 1 × 9-pin D-sub (RS 232 data)
- 1 × 3.5 mm stereo mini-jack (infrared receiver)
- Outputs:
- 1 × RJ45 (HDBaseT HDMI & proprietary data)
- 1 × 3.5 mm stereo mini-jack (infrared emitter)
- PSU (TX): 48 VDC 0.83 A
- Dimensions (W × H × D): 12.8 × 2.5 × 10.8 cm
- Weight: 380 g

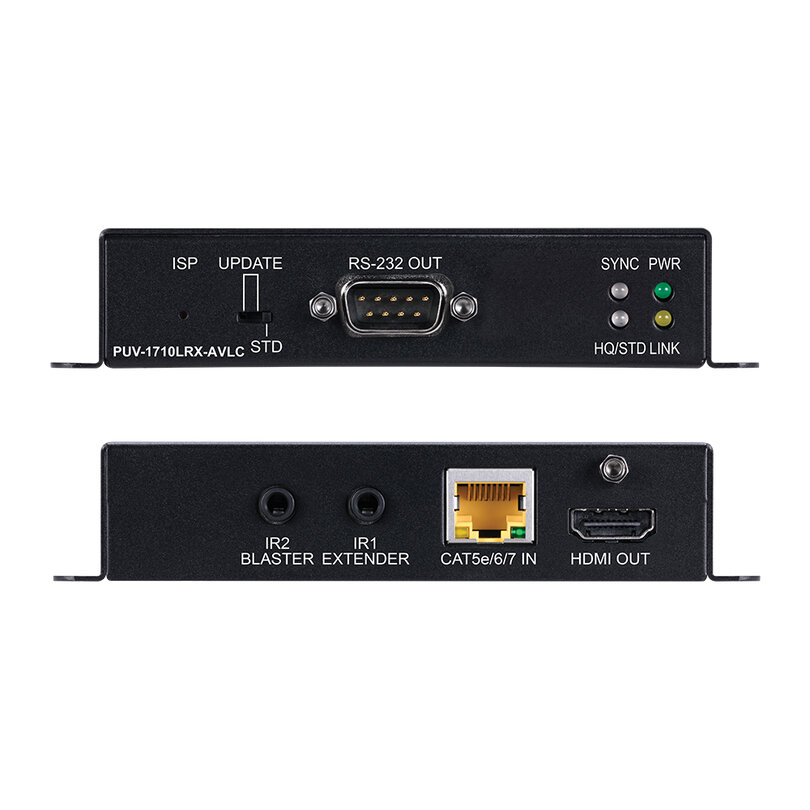

RX
- Inputs:
- 1 × RJ45 (HDBaseT HDMI & proprietary data)
- 1 × 3.5 mm stereo mini-jack (infrared receiver)
- Outputs:
- 1 × HDMI (uncompressed AV and data)
- 1 × 9-pin D-sub (RS 232 data)
- 1 × 3.5 mm stereo mini-jack (infra red emitter)
- PSU: PoH
- Dimensions (W × H × D): 12.8 × 2.5 × 10.8 cm
- Weight: 380 g
