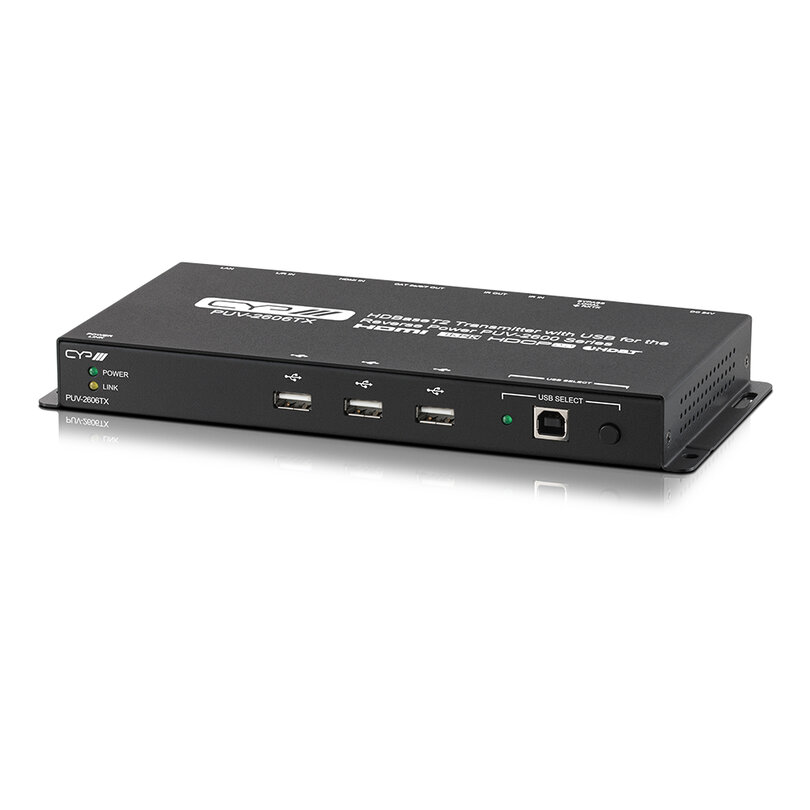

Compact HDBaseT2 transmitter with USB 3.0 KVM extension, audio embedding, Reverse PoH, 4K @ 60 (4:2:0) transmission up to 100 m with advanced EDID and control automation
Il PUV‑2606TX è un extender HDBaseT2 progettato per trasmettere segnali HDMI fino a 4K @ 60 Hz (4:2:0, 8‑bit) insieme a Ethernet, USB, IR e RS‑232 su un singolo cavo Cat.6/7 fino a 100 metri. Supporta la tecnologia Reverse PoH, che consente all’unità di essere alimentata direttamente dal ricevitore compatibile della serie PUV‑2600, semplificando l’installazione.
L’ingresso HDMI accetta contenuti fino a 4K UHD+ (18 Gbps) e supporta Deep Colour fino a 12‑bit, oltre a HDR 10/12‑bit. L’ingresso audio analogico può essere incorporato nel segnale HDBaseT.

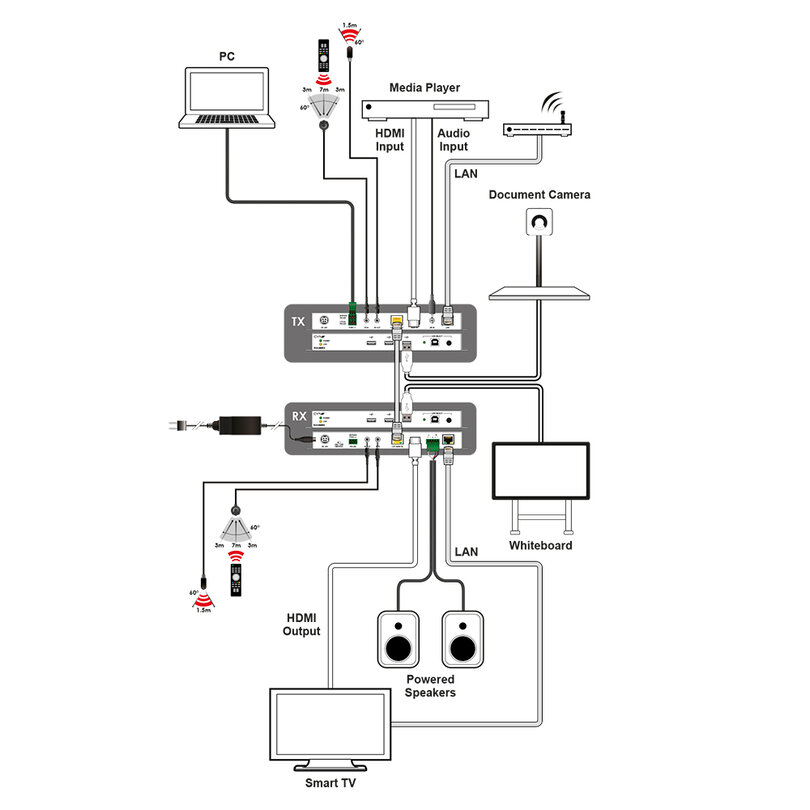

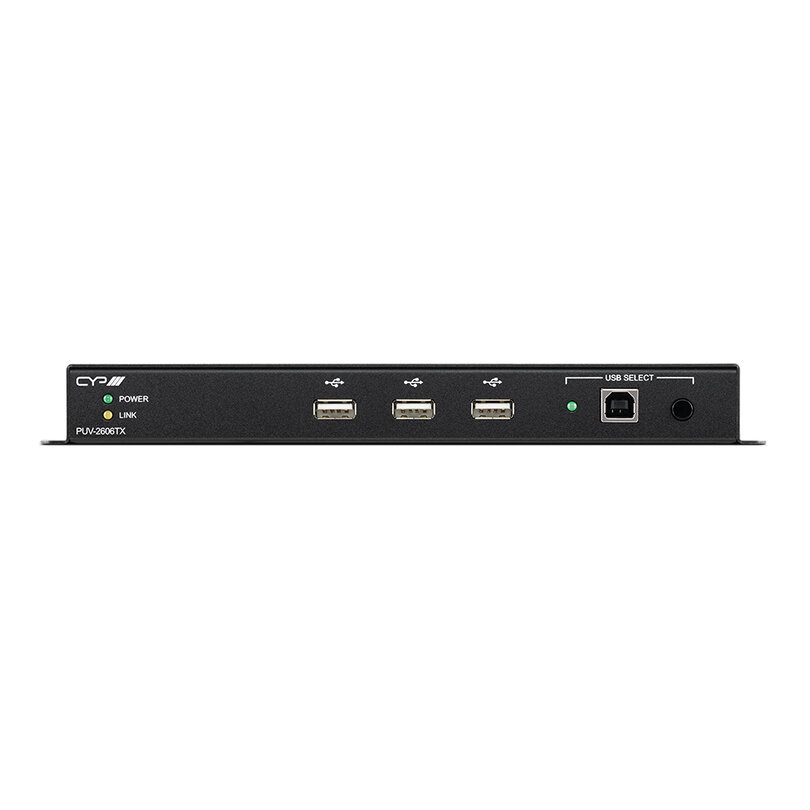

Quando abbinato al ricevitore standard PUV‑2606RX o al ricevitore matrix PUV‑2600RX, il sistema offre 3 host USB selezionabili (Type‑B/C) che permettono l’accesso a 5 porte USB device (Type‑A), realizzando una configurazione KVM altamente flessibile. (N.B. Solo un host USB può essere attivo alla volta).
L’ingresso USB Type‑C può inoltre fornire fino a 60 W di alimentazione al dispositivo collegato, funzione disponibile solo quando il trasmettitore è alimentato localmente. Tutte le porte USB del trasmettitore supportano velocità fino a USB 3.0.
Il PUV‑2606TX offre gestione EDID avanzata, gestione HDCP e automazioni di evento tramite RS‑232 o CEC. Il controllo è disponibile tramite WebGUI, Telnet, RS‑232 o pulsanti frontali. L’unità può essere alimentata localmente tramite alimentatore 24 V o tramite PoH da un ricevitore compatibile.
Caratteristiche principali
- Conforme HDMI 2.0, DisplayPort 1.4 e DVI 1.0
- Compatibile con HDCP 1.x e 2.2
- 1 uscita HDBaseT
- Supporta video in ingresso fino a 4K UHD+ (18 Gbps, 4K @ 60 Hz 4:4:4, 8‑bit)
- Supporta Deep Colour in ingresso fino a 12‑bit
- Supporta ingressi HDR a 10‑bit e 12‑bit
- L’uscita HDBaseT supporta risoluzioni fino a 4K @ 60 Hz (4:2:0, 8‑bit) con conversione automatica a 1080p per sorgenti che superano le limitazioni di banda HDBaseT
- Set di funzionalità HDBaseT supportate: HD video & audio, PoH (PD) e Control Extension (IR/RS‑232/USB bidirezionali)
- Supporta il pass‑through di molti formati audio, inclusi LPCM 8 canali, Bitstream e HD Bitstream
- L’audio analogico può essere incorporato nell’ingresso HDMI
- Gestione EDID con opzioni EDID interne o esterne
- Automazione di eventi di segnale (via RS‑232 o CEC)
- Supporta l’alimentazione opzionale tramite PoH da un ricevitore HDBaseT compatibile
- Controllabile tramite pulsante frontale, WebGUI, Telnet o RS‑232
Vantaggi per gli utenti
- Riduzione dei cablaggi grazie al Reverse PoH che elimina l’alimentatore locale
- Configurazioni KVM flessibili grazie ai 3 host USB selezionabili e alle 5 porte USB device sui ricevitori compatibili
- Prestazioni elevate nelle applicazioni KVM grazie al supporto USB 3.0
- Possibilità di alimentare dispositivi tramite USB‑C fino a 60 W quando alimentato localmente
- Integrazione affidabile con qualsiasi sorgente grazie alla gestione EDID avanzata
- Automazioni tramite RS‑232 o CEC per semplificare scenari AV ricorrenti
Ambiti di utilizzo
- Sale conferenze con esigenze di presentazione e controllo KVM
- Aule didattiche e training center con switching USB/host
- Corporate con distribuzione 4K su lunga distanza
- Postazioni operative che richiedono controllo remoto di PC tramite KVM
- Installazioni AV basate su HDBaseT2
Technical characteristics

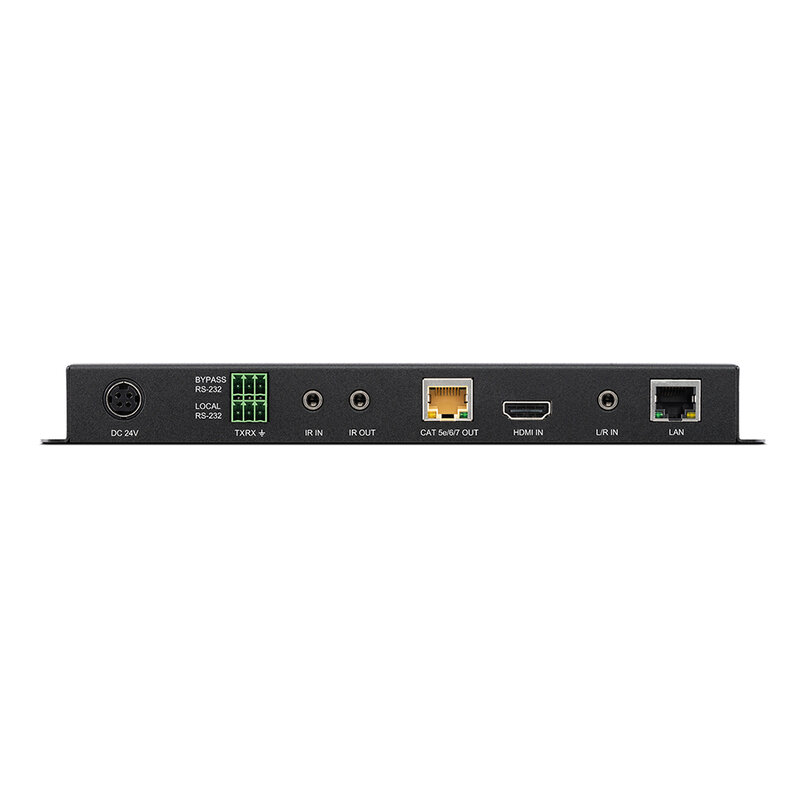

- Inputs:
- 1 × HDMI (1 × HDMI uncompressed AV and data)
- 1 × 3.5 mm stereo mini-jack [1 × analogue stereo (L/R)]
- 1 × Phoenix (3-pin) (1 × console port RS-232)
- 1 × Phoenix (3-pin) (1 × bypass RS-232)
- 1 × 3.5 mm stereo mini-jack (1 × infra red receiver)
- 1 × RJ45 (1 × IP control propriety data)
- 1 × USB 3 Type B (1 × USB power & data)
- Outputs:
- 1 × RJ45 (1 × HDBaseT HDMI & propriety data)
- 1 × 3.5 mm stereo mini-jack (1 × infra red emitter)
- 2 × USB Type A (2 × USB propriety data)
- POE PSU: PoH
- PSU: 24 V / 3.75 A
- Dimensions (W × H × D): 23.15 × 2.5 × 10.8 cm
- Weight: 660 g
