HDBaseT2 transmitter and multi‑format switch with USB 3.0 KVM extension, audio embedding, Reverse PoH, 4K @ 60 (4:4:4) inputs, USB‑C 60 W charging, 100 m Cat.6/7 transmission, advanced EDID and automation

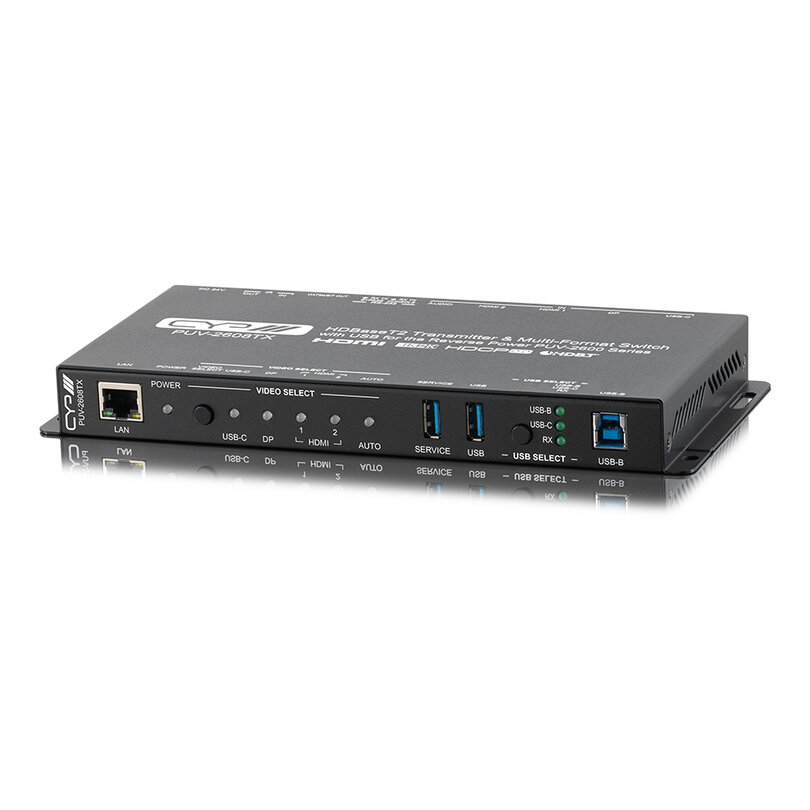

PUV‑2608TX è un extender HDBaseT2 con switcher multi‑formato integrato, dotato di due ingressi HDMI, un ingresso DisplayPort e un ingresso USB‑C, con supporto USB, audio embedding e Reverse PoH, come tutti i modelli della serie PUV‑2600. Consente la trasmissione di segnali audio / video non compressi, Ethernet, USB, IR e RS‑232 su un singolo cavo Cat.6/7 fino a 100 metri.
Gli ingressi HDMI, DisplayPort e USB‑C supportano risoluzioni fino a 4K @ 60 Hz (4:4:4, 8‑bit), con supporto Deep Colour fino a 12‑bit e HDR 10/12‑bit. L’ingresso audio analogico può essere incorporato nel segnale HDBaseT. Le sorgenti con banda superiore ai limiti HDBaseT vengono automaticamente convertite a 1080p.

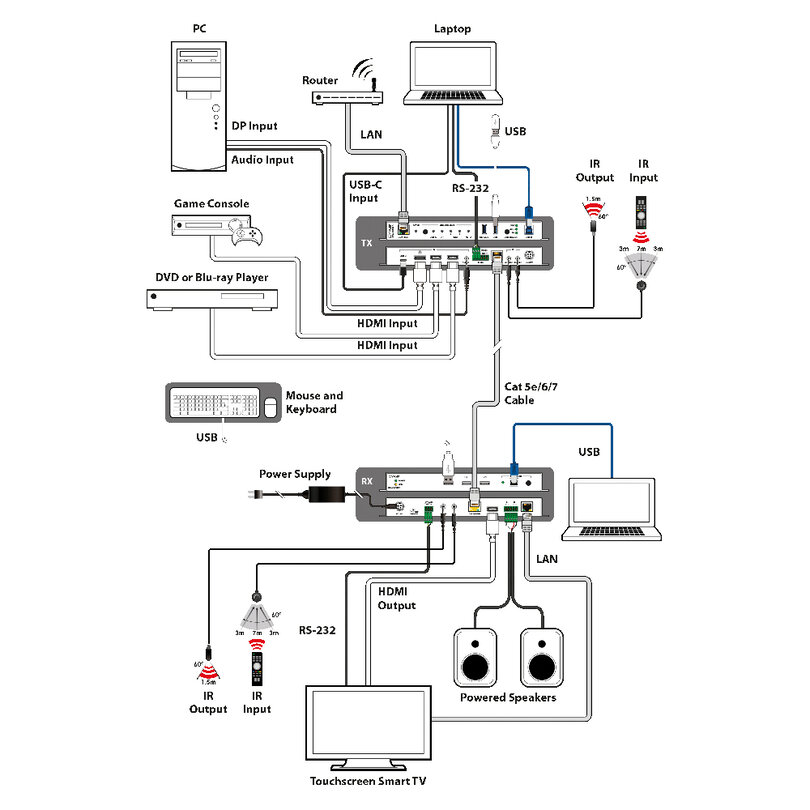

Quando abbinato al ricevitore standard PUV‑2606RX o al ricevitore matrix PUV‑2600RX, il sistema offre 3 host USB selezionabili (Type‑B/C) che consentono l’accesso a 5 porte USB (Type‑A) sui ricevitori, realizzando una configurazione KVM estremamente flessibile. (N.B. Solo un host USB può essere attivo alla volta). L’ingresso USB‑C può inoltre fornire fino a 60 W di alimentazione al dispositivo collegato, funzione disponibile solo quando il trasmettitore è alimentato localmente. Tutte le porte USB supportano velocità fino a USB 3.0.
Il PUV‑2608TX integra funzioni di gestione avanzata del segnale, come la selezione automatica della sorgente tramite rilevamento del segnale, gestione EDID per ogni ingresso, gestione HDCP e automazioni di evento tramite RS‑232 o CEC. Il controllo è disponibile tramite WebGUI, Telnet, RS‑232 o pulsanti frontali.
L’unità può essere alimentata localmente tramite alimentatore a24 V, necessario per la funzione USB‑C 60 W, oppure tramite PoH da un ricevitore compatibile della serie PUV‑2600.
Caratteristiche principali
- Conforme HDMI 2.0, DisplayPort 1.4, USB‑C e DVI 1.0
- HDCP 1.x e 2.2 compatibile
- 1 uscita HDBaseT
- Supporta video in ingresso fino a 4K UHD+ (18 Gbps, 4K @ 60 Hz 4:4:4, 8‑bit)
- Supporta Deep Colour in ingresso fino a 12‑bit
- Ingressi HDR a 10‑bit e 12‑bit
- L’uscita HDBaseT supporta risoluzioni fino a 4K @ 60 Hz (4:2:0, 8‑bit) con conversione automatica a 1080p per sorgenti che superano le limitazioni di banda HDBaseT
- Set di funzionalità HDBaseT supportate: HD video & audio, PoH (PD) e control extension (IR/RS‑232/USB bidirezionali)
- Supporta il pass‑through di molti formati audio, inclusi LPCM 8 canali, Bitstream e HD Bitstream
- L’audio analogico può essere incorporato con tutte le sorgenti
- L’ingresso USB‑C può fornire alimentazione (fino a 60 W) al dispositivo collegato (solo con alimentazione locale)
- Gestione EDID per ogni ingresso con opzioni EDID interne o esterne
- Supporta selezione manuale o selezione automatica della sorgente con rilevamento hot‑plug
- Automazione di eventi di segnale (via RS‑232 o CEC)
- Supporta alimentazione opzionale tramite PoH da un ricevitore HDBaseT compatibile

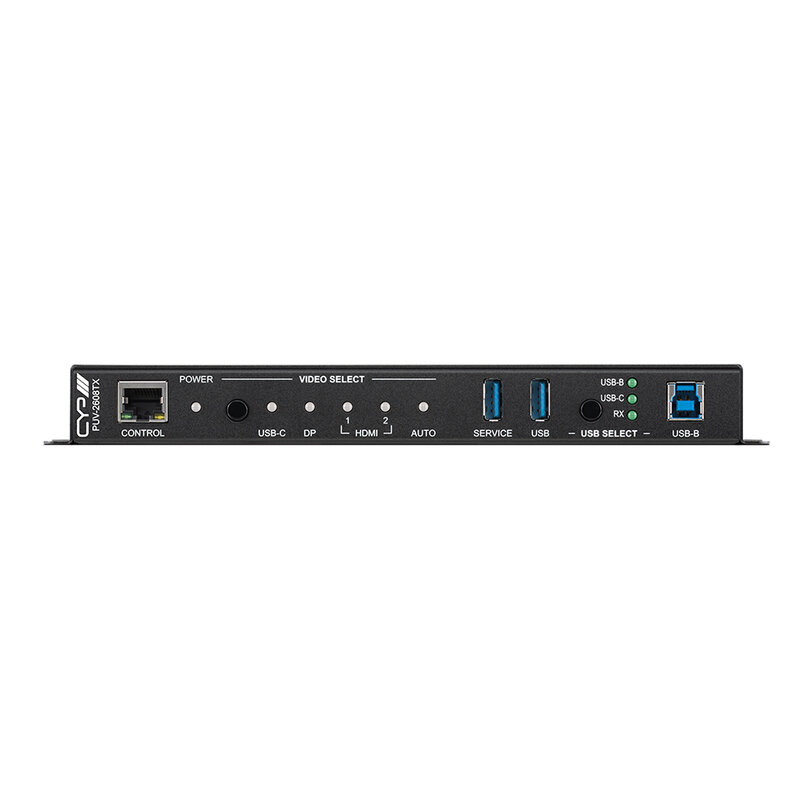

- Controllabile tramite pulsanti frontali, WebGUI, Telnet o RS‑232
Vantaggi per gli utenti
- Riduzione dei cablaggi grazie al Reverse PoH che elimina l’alimentatore locale
- Grande flessibilità con lo switcher multi‑formato HDMI/DP/USB‑C integrato
- Configurazioni KVM avanzate con 3 host USB selezionabili e 5 porte USB device sui ricevitori compatibili
- Possibilità di alimentare dispositivi tramite USB‑C fino a 60 W quando alimentato localmente
- Integrazione con qualsiasi sorgente grazie alla gestione EDID per ogni ingresso
- Automazioni tramite RS‑232 o CEC
Ambiti di utilizzo
- Sale conferenze
- Aule didattiche e training center con switching automatico delle sorgenti
- Corporate
- Postazioni operative che richiedono controllo remoto di PC tramite KVM
- Installazioni AV basate su HDBaseT2
- Sistemi modulari con ricevitori CYP PUV‑2606RX e PUV‑2600RX
Technical characteristics
- Inputs:
- 2 × HDMI (2 × HDMI uncompressed AV and data)
- 1 × DisplayPort (1 × uncompressed AV)
- 1 × USB-C (1 × USB-C / Thunderbolt)
- 1 × 3.5 mm stereo mini-jack [1 × analogue stereo (L/R)]
- 1 × Phoenix (3-pin) (1 × console port RS-232)
- 1 × Phoenix (3-pin) (1 × bypass RS-232)
- 1 × 3.5 mm stereo mini-jack (1 × infra red receiver)
- 1 × RJ45 (1 × IP control propriety data)
- 1 × USB 3 Type B (1 × USB power & data)
- Outputs:
- 1 × RJ45 (1 × HDBaseT HDMI & propriety data)
- 1 × 3.5 mm stereo mini-jack (1 × infra red emitter)
- 2 × USB Type A (2 × USB propriety data)
- PoE PSU: PoH
- PSU: 24 V / 3.75 A
- Dimensions (W × H × D): 23.15 × 2.5 × 10.8 cm
- Weight: 680 g
