HDBaseT 3.0 extender kit (TX + RX) for uncompressed 4K @ 60 4:4:4 HDMI, USB 2.0, control and bidirectional audio over a single Cat.6a/7 cable, HDMI bypass, local audio pathway, PoH

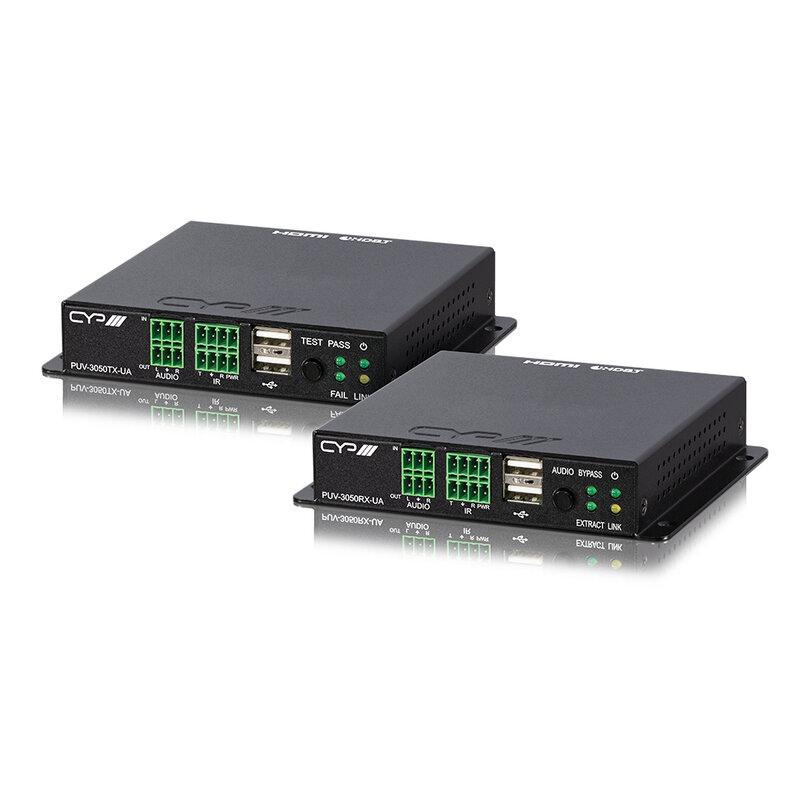

PUV‑3050UA‑KIT è un extender HDBaseT 3.0 di nuova generazione, costituito dalla coppia PUV-3050TX-UA (trasmettitore) e PUV-3050RX-UA (ricevitore), progettato per trasmettere segnali HDMI 2.0 non compressi fino a 4K @ 60 4:4:4, audio HD e segnali di controllo su un singolo cavo Cat.6a/7 fino a 40 metri.

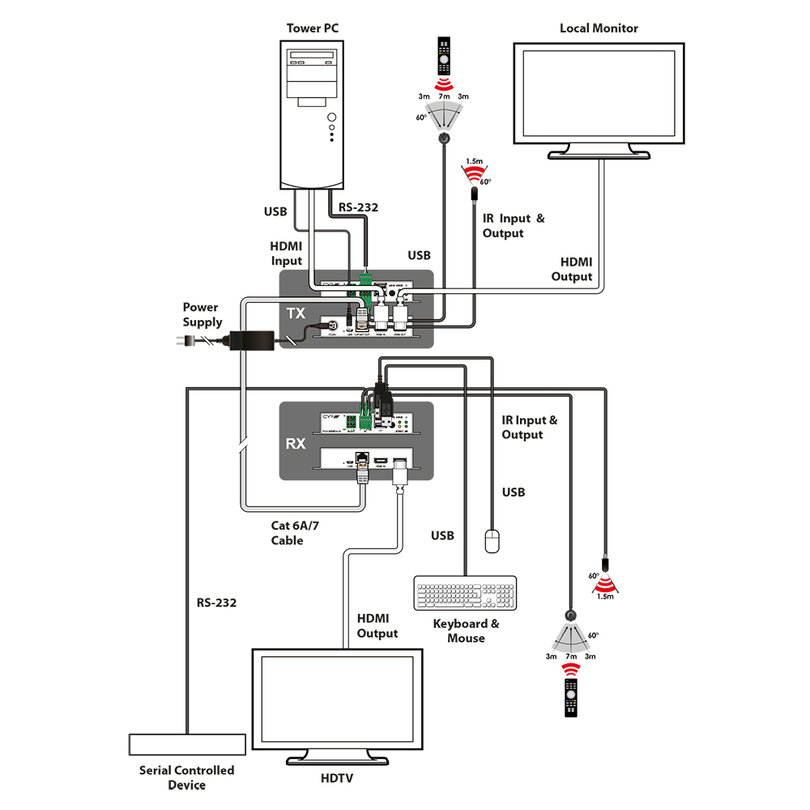

Oltre al video non compresso, il sistema supporta la trasmissione bidirezionale di IR, RS‑232 e USB 2.0, rendendolo ideale per applicazioni KVM, display interattivi e postazioni che richiedono estensione dati ad alta velocità.
Il kit integra un percorso audio analogico bidirezionale e include un’uscita HDMI locale sul trasmettitore, oltre a un’uscita audio selezionabile sul ricevitore. La compatibilità con HDR 10/12 bit, HDCP 2.2/1.x e DVI 1.0 garantisce massima interoperabilità con dispositivi professionali. L’alimentazione PoH consente di alimentare il ricevitore direttamente dal trasmettitore, semplificando l’installazione.
Caratteristiche principali
- Supporta fino a 4K UHD+ (18 Gbps, 4K @ 60 Hz 4:4:4, 8‑bit)
- Compatibile con HDMI 2.0 e DVI 1.0, conforme a HDCP 2.2 e HDCP 1.x
- Compatibile con HDBaseT 3.0 e retrocompatibile con HDBaseT 2.0/1.0
- Compatibile con HDR a 10‑bit e 12‑bit
- Supporto HDBaseT per video e audio HD, audio analogico bidirezionale e controllo (USB/IR/RS‑232 bidirezionale)
- Porte USB 2.0 Type‑A per dispositivi e porta Micro USB 2.0 per host
- PoH dal trasmettitore al ricevitore tramite la stessa porta HDBaseT

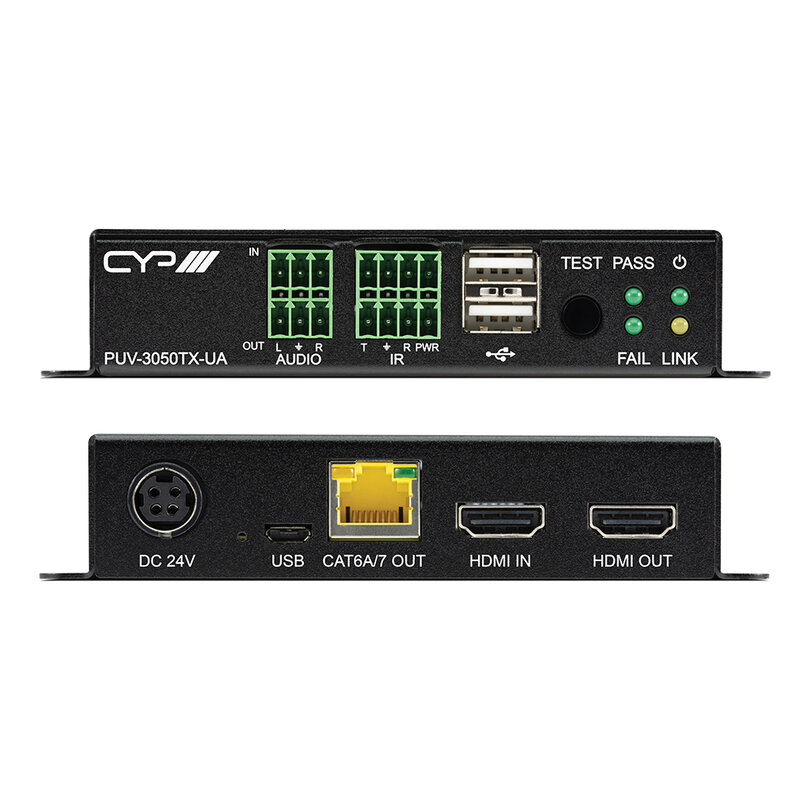

- Uscita HDMI locale sul trasmettitore (TX)

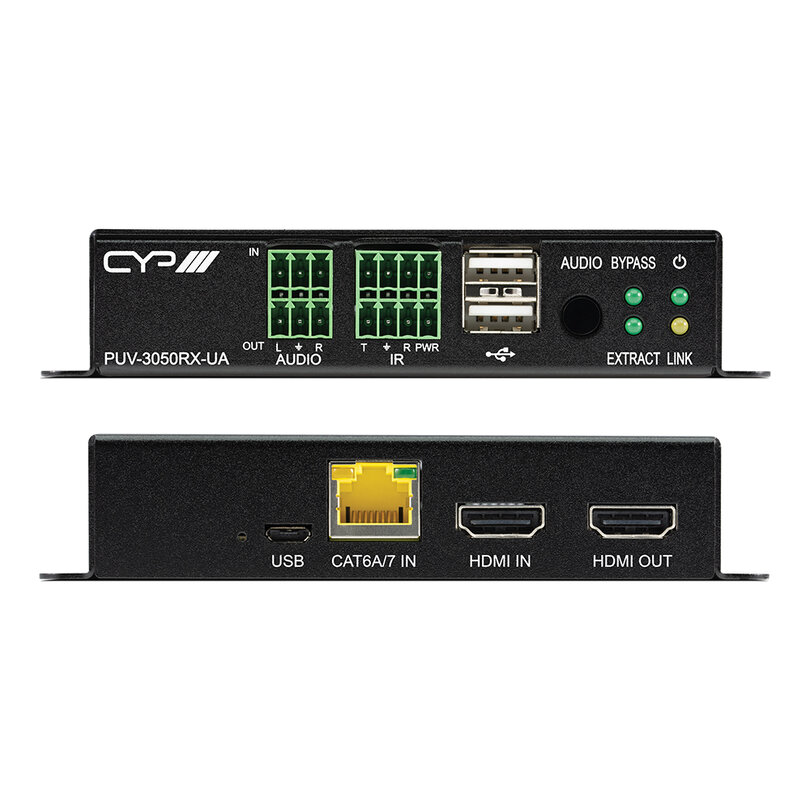

- Percorso audio analogico locale sul TX e selezione audio sul ricevitore (RX)
- Il percorso USB supporta applicazioni KVM
- HDMI bypass sul TX
Vantaggi per gli utenti
- Riduzione del cablaggio grazie alla trasmissione simultanea di video non compresso, controllo e USB su un unico cavo
- Utilizzo della tecnologia HDBaseT 3.0 non compressa
- Alimentazione PoH che elimina la necessità di un alimentatore dedicato sul ricevitore
- Integrazione immediata con periferiche USB per postazioni KVM, lavagne interattive e dispositivi di controllo
- Percorso audio analogico bidirezionale e selezione audio sul ricevitore
- Possibilità di monitorare la sorgente localmente tramite l’uscita HDMI bypass del trasmettitore
Ambiti di utilizzo
- Sale conferenze
- Ambienti medicali
- Education
- Installazioni AV che richiedono video non compresso, USB e percorsi audio dedicati
Technical specifications
- Inputs:
- 1 × HDMI (TX) uncompressed AV and data (1 × HDMI)
- 1 × analogue (TX) stereo (L/R) audio input (1 × Phoenix 3-pin)
- 2 × USB pathway (TX) propriety data (1 × USB Type A)
- 2 × service ports propriety data (1 × USB Micro)
- 1 × HDMI local input (RX) uncompressed AV and data (1 × HDMI)
- 1 × HDBaseT 3 (RX) HDMI & propriety data (1 × RJ45)
- 1 × analogue (RX) stereo (L/R) audio input (1 × Phoenix 3-pin)
- Outputs:
- 1 × HDMI local bypass (TX) uncompressed AV and data (1 × HDMI)
- 1 × HDBaseT 3 (TX) HDMI & propriety data (1 × RJ45)
- 1 × analogue (TX) stereo (L/R) audio output (1 × Phoenix 3-pin)
- 1 × HDMI (RX) uncompressed AV and data (1 × HDMI)
- 1 × analogue (RX) stereo (L/R) audio output (1 × Phoenix 3-pin)
- 2 × USB pathway (RX) propriety data (1 × USB Type A)
- PoE PSU: PoH
- PSU: 24 V / 2.7 A
- Dimensions (W × H × D): 12.8 × 2.5 × 10.8 cm
- Net weight: 0.8 kg
