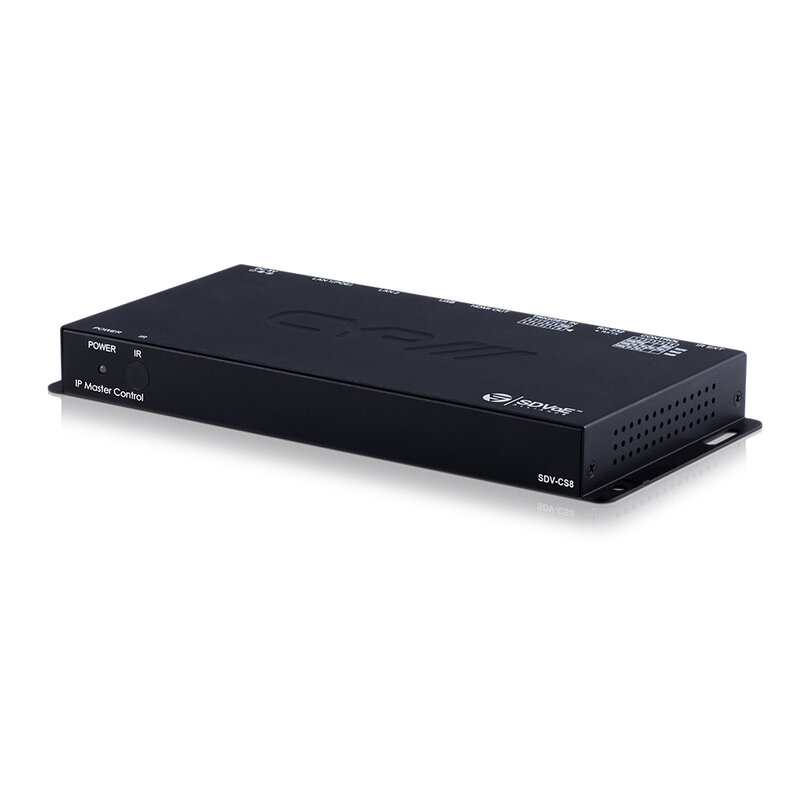

Compact SDVoE 10G system controller for centralized configuration and management of SDVoE extenders, supporting matrix, Video wall and multiview modes with fast switching, dual‑LAN architecture and local / remote Web GUI control
SDV‑CS8 è un controller SDVoE a 10G progettato per la gestione centralizzata di matrici AV over IP basate su extender SDVoE. Consente la configurazione completa di trasmettitori, ricevitori e transceiver all’interno della stessa rete, permettendo di definire e instradare i canali AV tramite una Web GUI intuitiva che mostra in modo chiaro lo stato di tutti gli endpoint SDVoE, inclusi indirizzi IP, selezione dei canali e stato operativo. L’interfaccia può essere utilizzata sia da browser tramite rete locale, sia collegando direttamente un display HDMI e una tastiera / mouse USB al controller.
Il controller supporta la gestione di matrici, Video wall e modalità multiview di extender SDVoE connessi, con possibilità di creare gruppi personalizzati e preset richiamabili rapidamente. In base alla modalità di scaling selezionata, il sistema consente uno switching quasi istantaneo tra i trasmettitori collegati.
SDV‑CS8 integra inoltre un’interfaccia trigger per il controllo remoto tramite pulsanti o tastiere a parete, utile in sale conferenze, aule e ambienti corporate. Il controllo è disponibile tramite Web GUI, RS‑232, Telnet, telecomando IR e trigger.
Caratteristiche principali
- Consente la gestione e la configurazione di più extender SDVoE compatibili tramite un’unica Web GUI
- Controllo su matrici, Video wall e modi multiviewer tramite preset della Web GUI
- Tempo di commutazione rapido tra i trasmettitori
- Gruppi di display definibili
- La Web GUI mostra chiaramente lo stato di tutti i trasmettitori e ricevitori collegati, inclusi indirizzo IP e selezione del canale
- L’uscita HDMI visualizza la Web GUI e lo stato del sistema

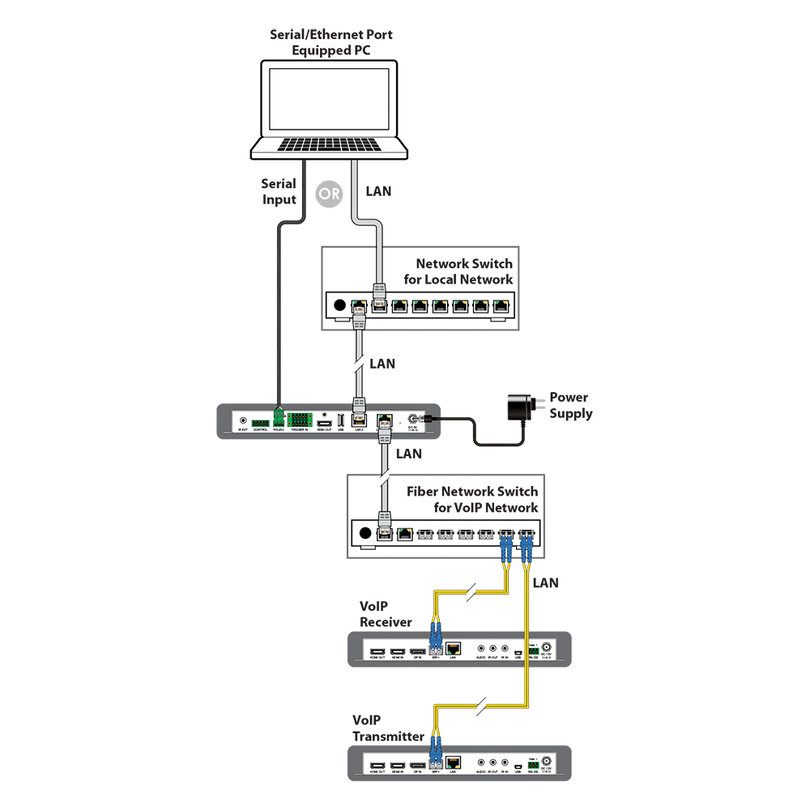

- Le doppie porte LAN consentono il controllo tramite rete locale e l’accesso indipendente al controller separato dalla rete di distribuzione
- Supporta l’uso di mouse e tastiera USB per il controllo locale della Web GUI (opzionale)
- Può essere alimentato direttamente tramite Power over Ethernet (PoE) quando collegato a uno switch Ethernet conforme allo standard PoE 802.3af
- Supporto per tastierino di controllo tramite trigger per l’attivazione semplice dei preset con un solo pulsante
- Il controllo standard è disponibile tramite Web GUI (remota o locale), RS‑232, Telnet, telecomando IR e trigger
Vantaggi per gli utenti
- Gestione centralizzata dell’intero sistema SDVoE tramite un’unica interfaccia intuitiva
- Riduzione dei tempi di configurazione grazie ai preset per matrice, Video wall e multiview
- Monitoraggio immediato dello stato degli extender con informazioni chiare e sempre aggiornate
- Maggiore flessibilità operativa grazie al controllo locale via HDMI e USB o remoto via LAN
- Integrazione semplificata in sale conferenze e ambienti didattici tramite trigger per attivazioni rapide
- Compatibilità con molteplici protocolli di controllo (Web GUI, RS‑232, Telnet, IR) per adattarsi a qualsiasi infrastruttura
- Possibilità di alimentazione tramite PoE per installazioni più pulite e senza alimentatori dedicati
Ambiti di utilizzo
- Tutti quelli in cui si utilizzano i sistemi AV over IP CYP SDVoE a 10 G
Technical characteristics

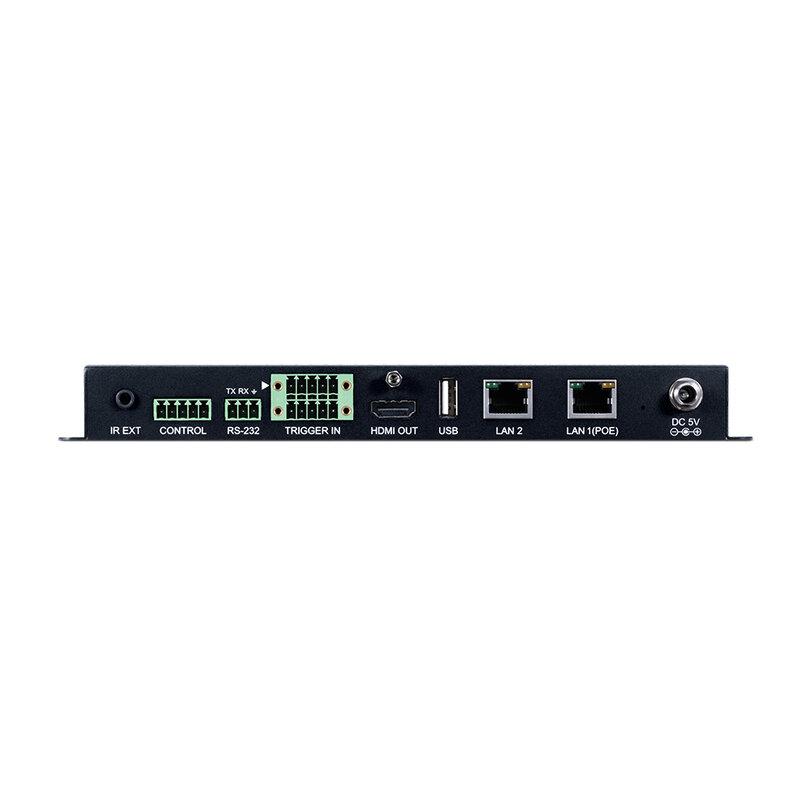

- Inputs:
- 2 × RJ45 (2 × individual network IP)
- 1 × Phoenix (3-pin) (1 × RS-232)
- 1 × 3.5 mm stereo mini-jack (1 × infra red receiver)
- 1 × Phoenix (10-pin) [1 × trigger IN (8)]
- 1 × USB Type A (1 × service port propriety data)
- Outputs:
- 1 × HDMI (1 × HDMI uncompressed AV and data)
- PSU: PoE or 5 V / 2.6 A
- Dimensions (W × H × D): 23.15 × 2.5 × 10.8 cm
- Weight: 640 g
