I fari a testa mobile motorizzata integrano alcune delle tecnologie più avanzate del lighting professionale. La loro capacità di muoversi con precisione millimetrica, modulare il colore, proiettare Gobo, generare fasci stretti o ampi e adattarsi a qualsiasi contesto scenico li rende indispensabili in concerti, live show, teatri e studi televisivi. Per comprenderne davvero le prestazioni è utile osservare cosa accade all’interno: motori stepper, cinghie ed encoder per il posizionamento, gruppi ottici, sorgenti LED o laser di ultima generazione, elettronica di controllo e sistemi di raffreddamento sono tutti elementi che meritano attenzione. I marchi distribuiti da Audio Effetti, come Briteq, JB Systems, Mac Mah, Evolite e tarm, con le sue straordinarie teste mobili a sorgente laser, dimostrano quanto la qualità ingegneristica e costruttiva interna influenzi direttamente le prestazioni finali e, di conseguenza, i risultati sul palco.

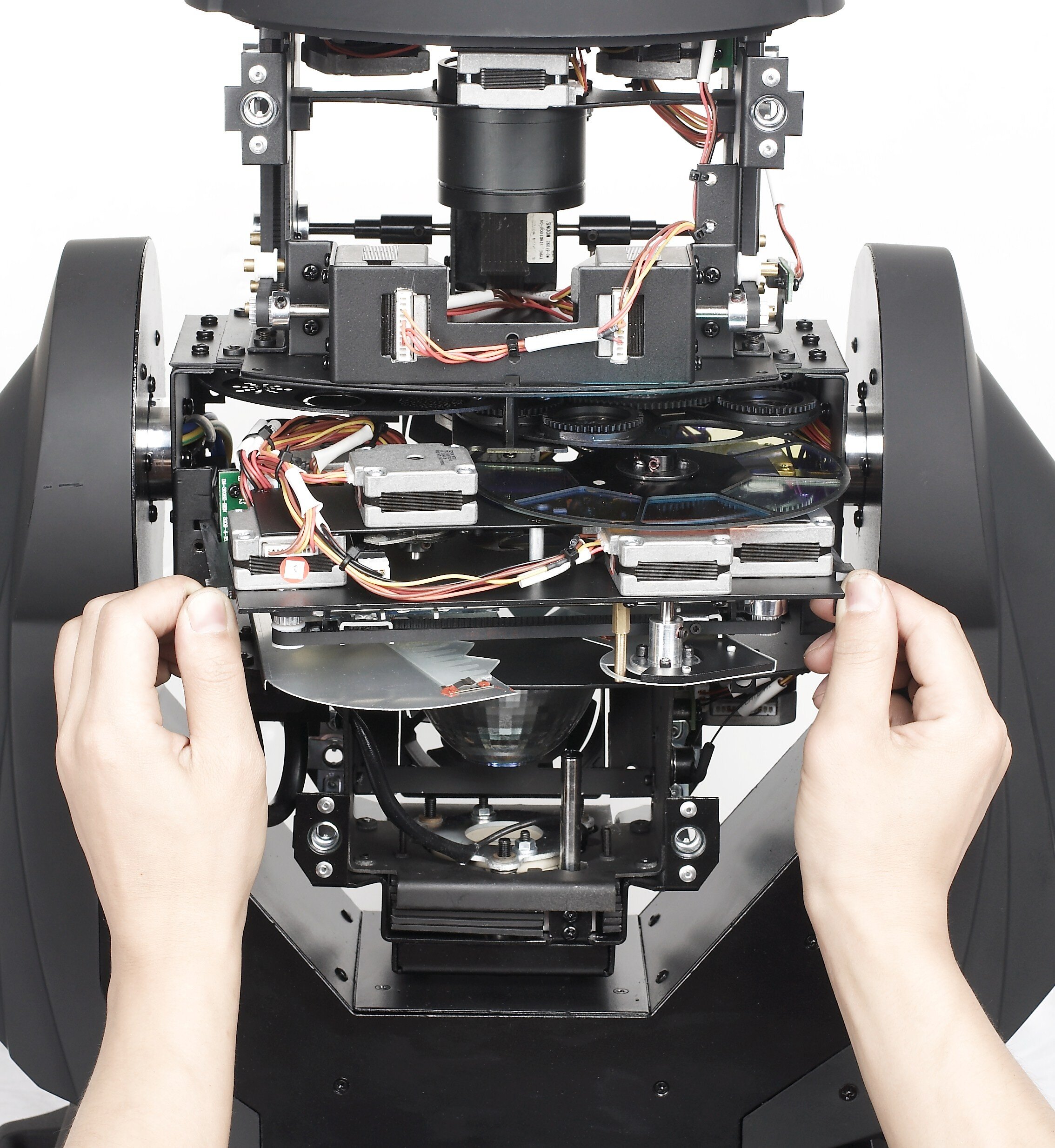

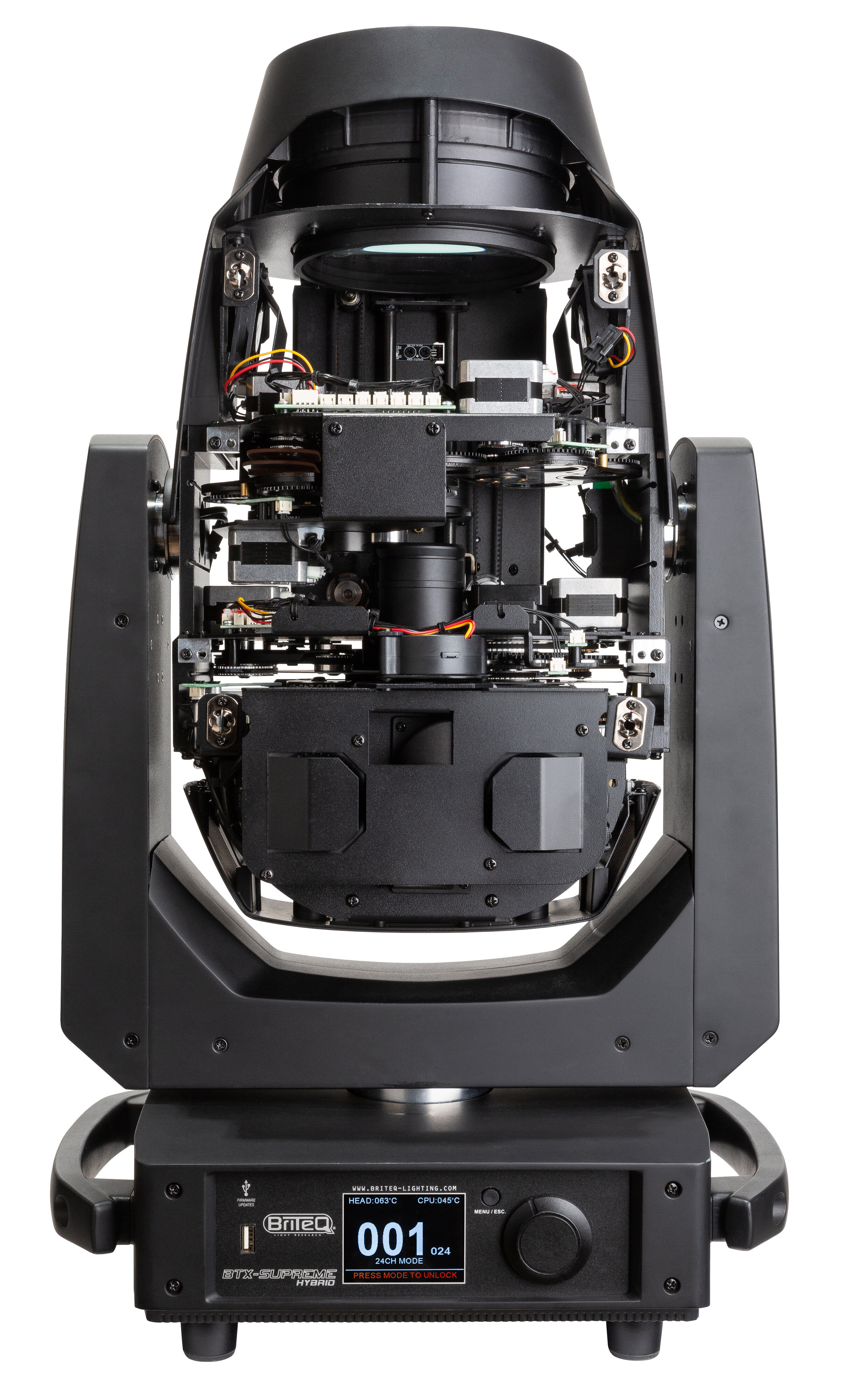

I lighting designer sanno bene quanto una testa mobile possa fare la differenza in uno spettacolo. Dietro la fluidità dei movimenti e la qualità del fascio c’è una struttura complessa, progettata per garantire precisione e affidabilità nel tempo. Aprire una testa mobile professionale significa osservare un insieme di meccanismi, componenti ottici ed elettronica di controllo che lavorano in perfetta sinergia: motori, cinghie, sensori, lenti, dissipatori e schede elettroniche. Ogni elemento è pensato per resistere a cicli intensivi, vibrazioni, calore e continui cambi di posizione. Nei modelli del catalogo Audio Effetti questa cura progettuale si traduce in prestazioni costanti anche nei tour più impegnativi. In questo articolo analizzeremo le sezioni interne e il ruolo di ciascuna.

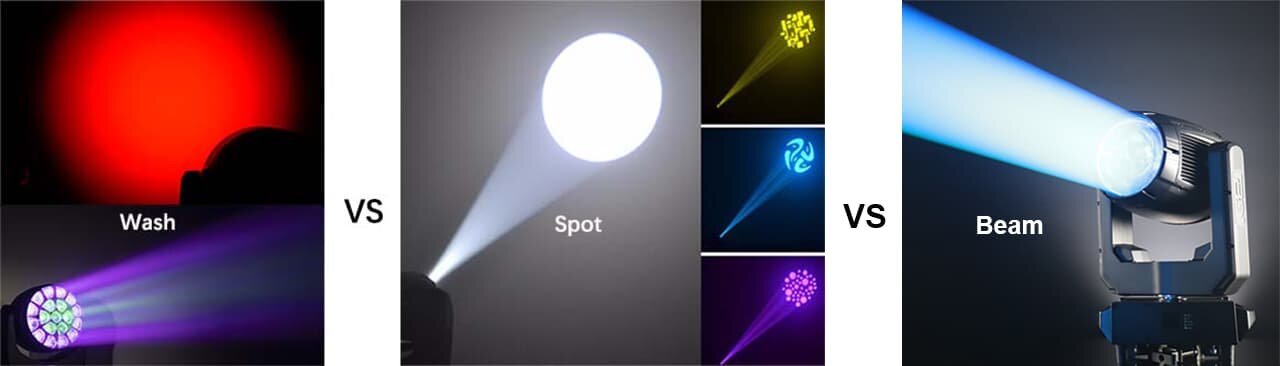

Le teste mobili si possono dividere in categorie ben definite, ognuna con un comportamento ottico, e di conseguenza una logica costruttiva, specifica:
La scocca di una testa mobile è una parte strutturale fondamentale: protegge i componenti interni, garantisce stabilità durante i movimenti e contribuisce all’estetica del proiettore. Per ottenere robustezza e leggerezza, i produttori utilizzano materiali come la lega di alluminio, apprezzata per rigidità e capacità di dissipazione termica, e il policarbonato ad alta resistenza, utile per ridurre il peso complessivo e assorbire vibrazioni e urti.
Le teste mobili professionali pesano generalmente tra 7 e 18 kg, un compromesso ideale tra portabilità per installazioni temporanee e solidità per utilizzi permanenti. La struttura integra punti di fissaggio rinforzati, indispensabili per un’installazione sicura su americane e supporti simili.
La progettazione della scocca include anche soluzioni dedicate alla gestione del calore, come canali di ventilazione, dissipatori modellati direttamente nello chassis e flussi d’aria ottimizzati per mantenere temperature operative stabili durante gli utilizzi prolungati. Nei modelli destinati all’esterno, può essere completamente sigillata con corpi waterproof e guarnizioni che garantiscono classificazioni come IP65 (vedi, ad esempio, Briteq BTI-BLIZZARD WASH1), proteggendo l’apparecchio da pioggia, polvere e condizioni ambientali avverse.

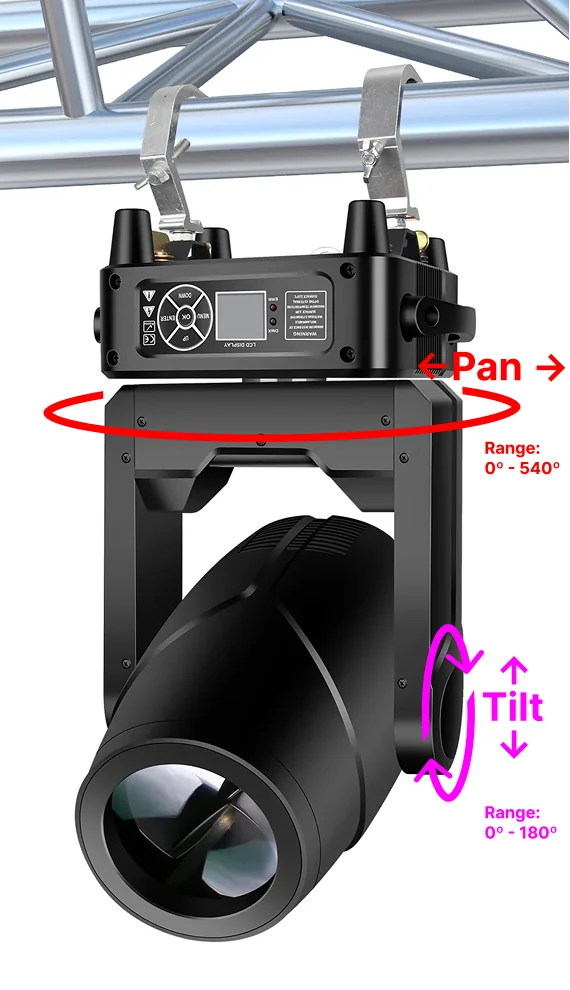

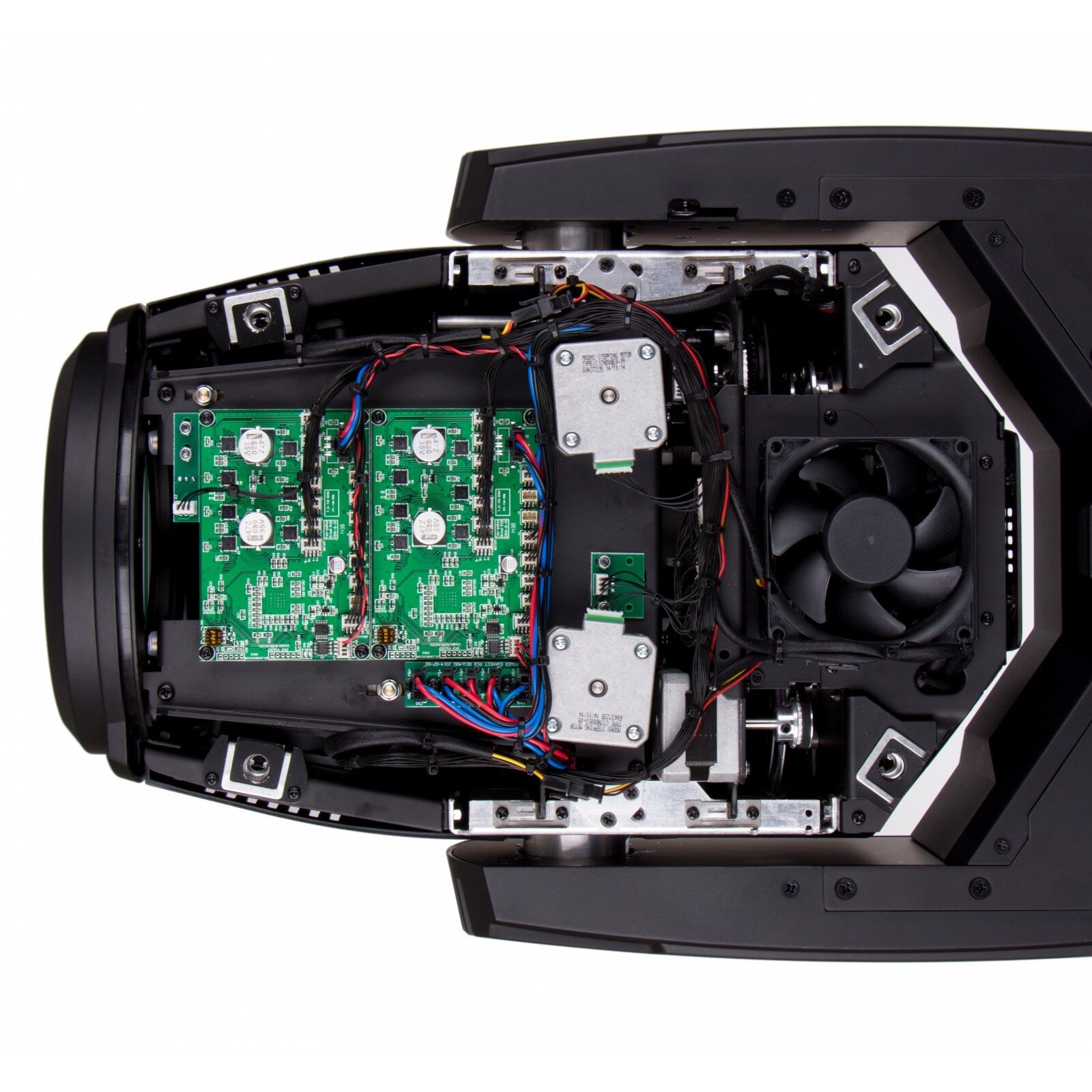

I movimenti Pan e Tilt sono affidati a motori stepper ad alta risoluzione, progettati per eseguire rotazioni suddivise in micro-passi estremamente precisi. A differenza di un motore DC tradizionale, uno stepper non ruota in modo continuo: la sua rotazione è composta da una serie di step discreti, ulteriormente frazionabili. Ciò consente alla testa mobile di ottenere posizionamenti millimetrici, movimenti lenti e fluidi e un controllo stabile anche durante variazioni minime di velocità.
Nei modelli più evoluti, come l’evolite Evo Beam 100-CR, il controllo è a 16 bit, garantendo una risoluzione elevatissima.
La trasmissione del movimento avviene tramite cinghie dentate, simili a quelle impiegate nei sistemi meccanici di precisione (come quelli utilizzati nella robotica), progettate per mantenere una tensione costante, ridurre le vibrazioni e resistere a migliaia di cicli senza deformazioni. Alla base dell’asse verticale Pan è quasi sempre presente un encoder ottico, che permette alla testa mobile di conoscere la propria posizione in tempo reale. Questo sistema è fondamentale per correggere automaticamente eventuali urti, mantenere l’allineamento durante show complessi e garantire la ripetibilità dei movimenti.
Oltre ai motori dedicati al Pan e al Tilt, ne sono presenti altri, ciascuno assegnato a un meccanismo specifico: ruota colori, ruota Gobo, prisma, Frost, zoom, iris e tutti gli altri moduli ottici o meccanici che richiedono movimenti precisi e ripetibili. Insieme, questi motori coordinano l’intero sistema, permettendo alla testa mobile di lavorare in modo affidabile.

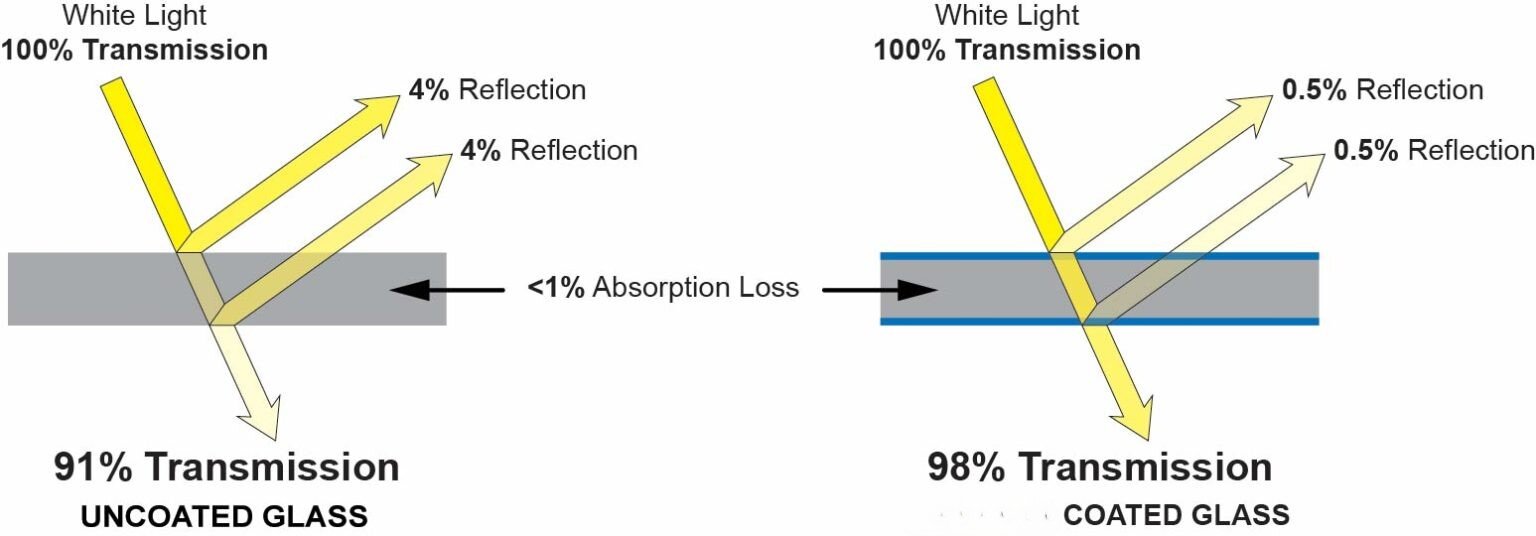

La parte ottica è uno degli elementi più complessi e affascinanti di una testa mobile. Ogni componente ha una funzione precisa e contribuisce alla costruzione del fascio, alla sua forma e al suo comportamento.

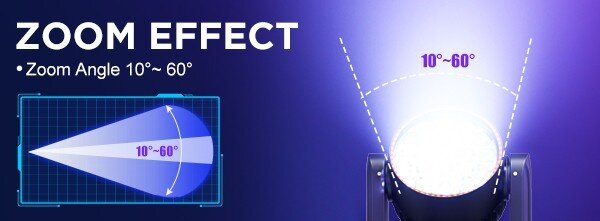

Zoom e focus
Gobo
Il percorso ottico tipico di una testa mobile segue questa sequenza:
Sorgente ottica → condensatore → ruota colori → ruota Gobo → prisma → focus → zoom → lente frontale

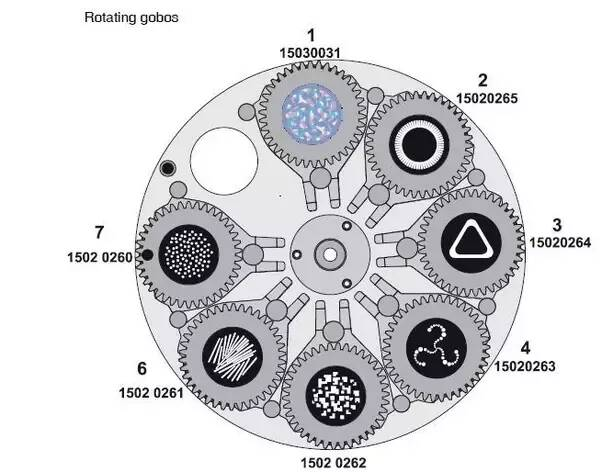

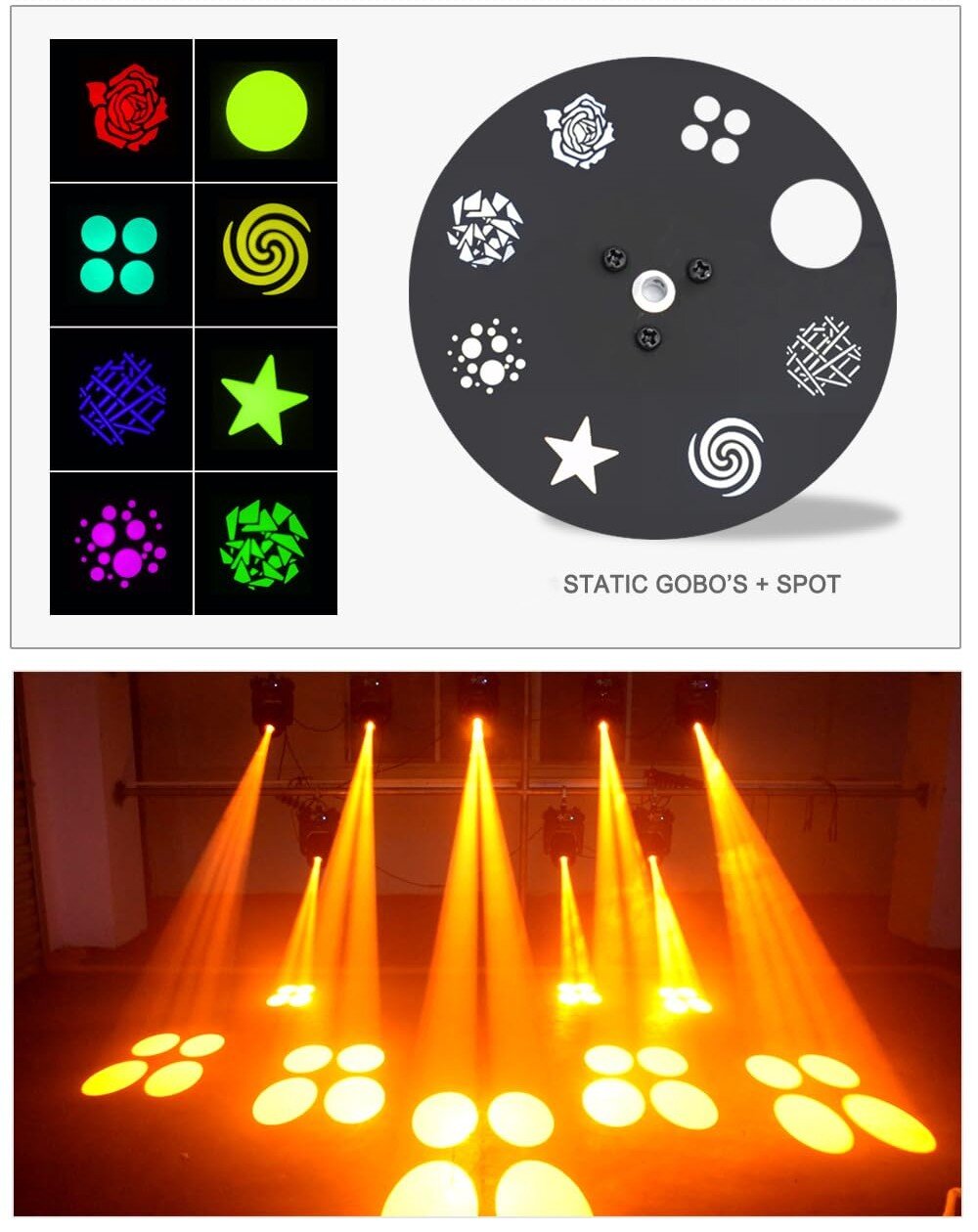

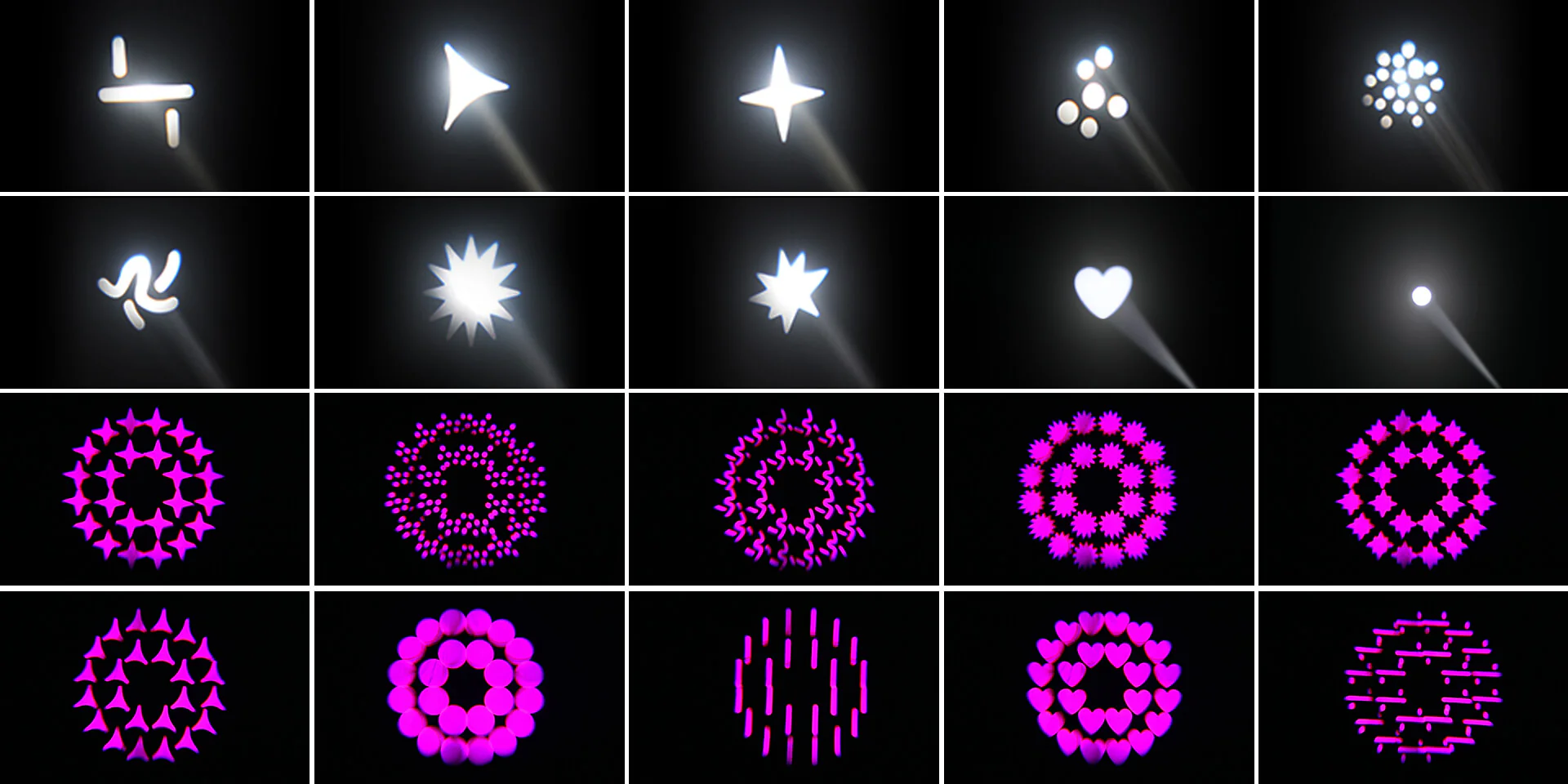

Le ruote Gobo si trovano quindi subito dopo la ruota colori e prima del prisma e del gruppo di lenti. Sono in grado di generare una grande varietà di effetti, simili a questi:
Le funzioni principali dei Gobo rotanti includono:
I Gobo in vetro offrono dettagli molto più fini rispetto a quelli in metallo e possono includere colori multipli, ideali per texture complesse, loghi aziendali ed effetti scenografici ad alta definizione.

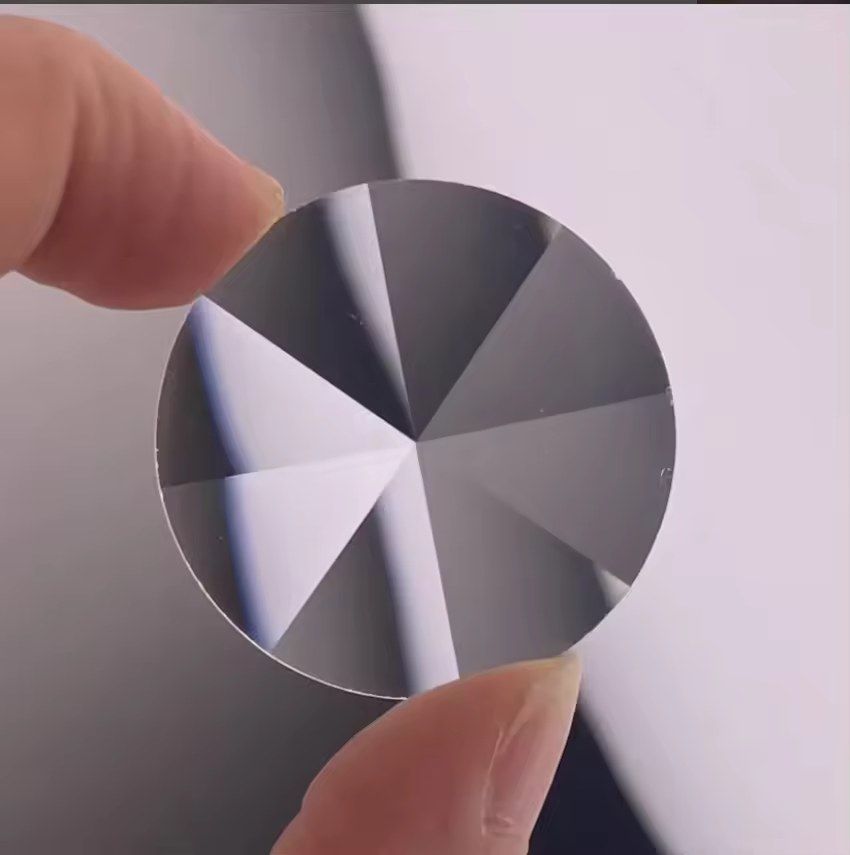

Prismi

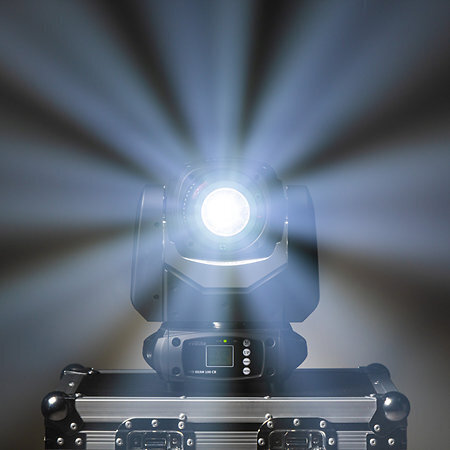

Un esempio di faro a testa mobile dotato di prisma rotante a 8 facce è l’evolite Evo Beam 100-CR.
Nei Wash multicellulari ogni cella è indipendente, permettendo un fascio estremamente uniforme e la gestione del colore cella per cella, utile per effetti di pixel mapping. Un esempio è il Briteq BTI-BLIZZARD WASH2s, dotato di 19 LED RGBL da 50 W controllabili singolarmente.
La sorgente luminosa è il cuore di una testa mobile. Oggi si basa principalmente su due tecnologie, LED e sistemi laser, benché esistano ancora fari con sorgente a scarica di gas (ad esempio, Briteq BTX-TITAN).

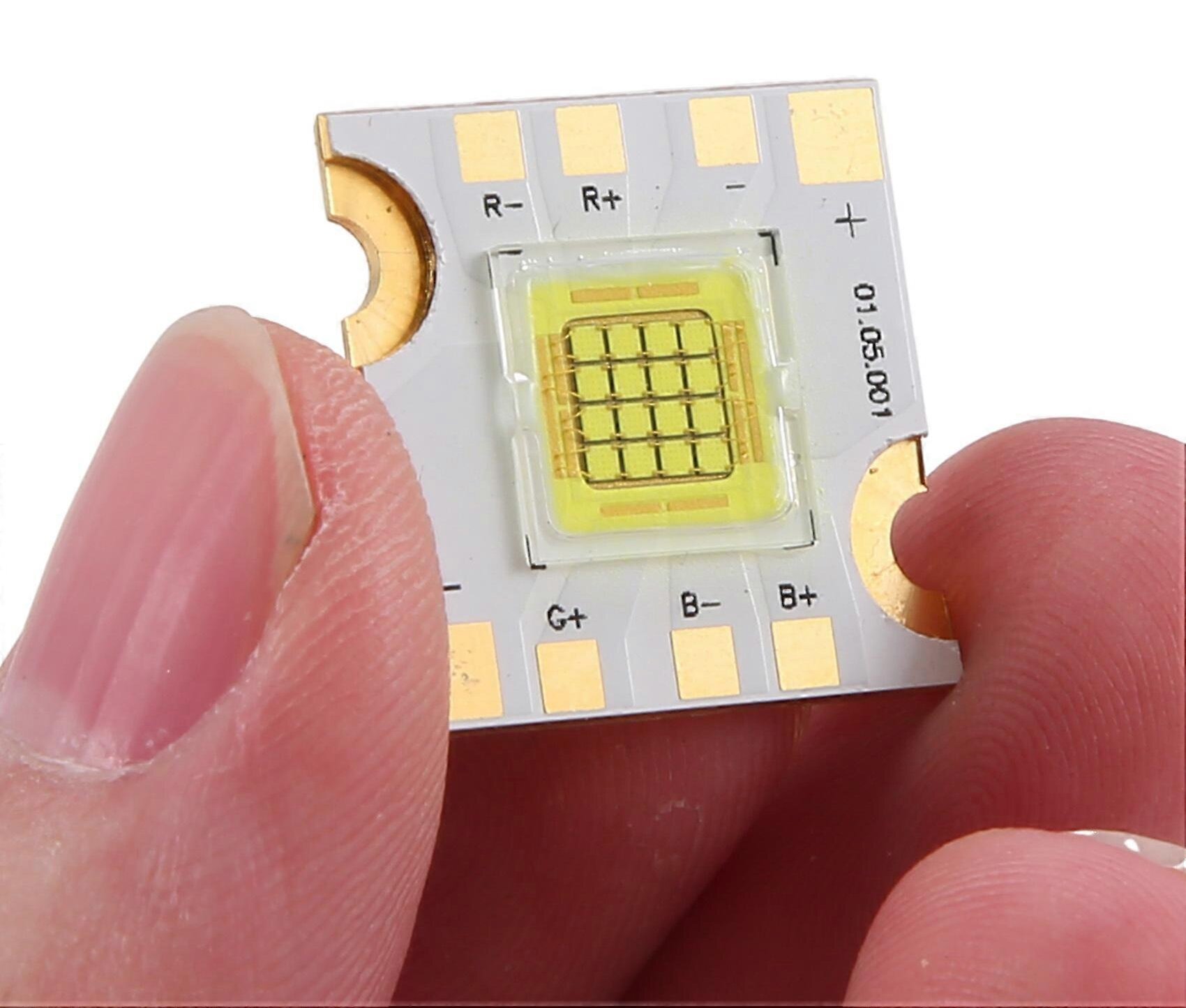

I LED sono la scelta dominante nelle Spot, Wash e Beam tradizionali. Offrono un’emissione stabile, una resa cromatica prevedibile e una durata molto lunga, risultando ideali per la maggior parte delle applicazioni sceniche.

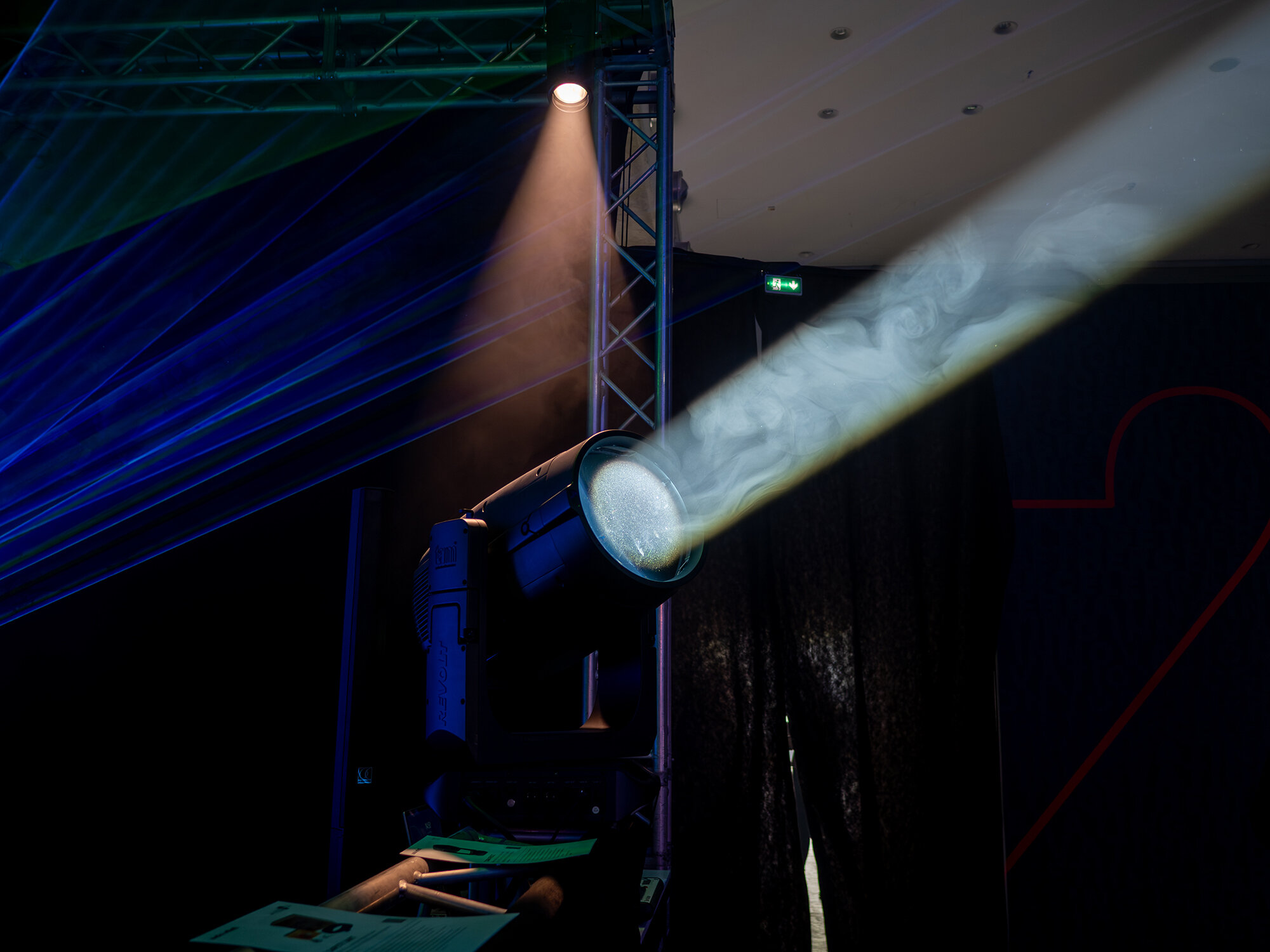

I sistemi laser stanno guadagnando interesse quando servono fasci sottilissimi, colori estremamente saturi e grande precisione grafica. Le teste mobili laser utilizzano una sorgente laser bianca ad alta potenza e non impiegano scanner galvanometrici: il fascio viene modellato tramite i moduli ottici interni e dai movimenti Pan / Tilt della testa.

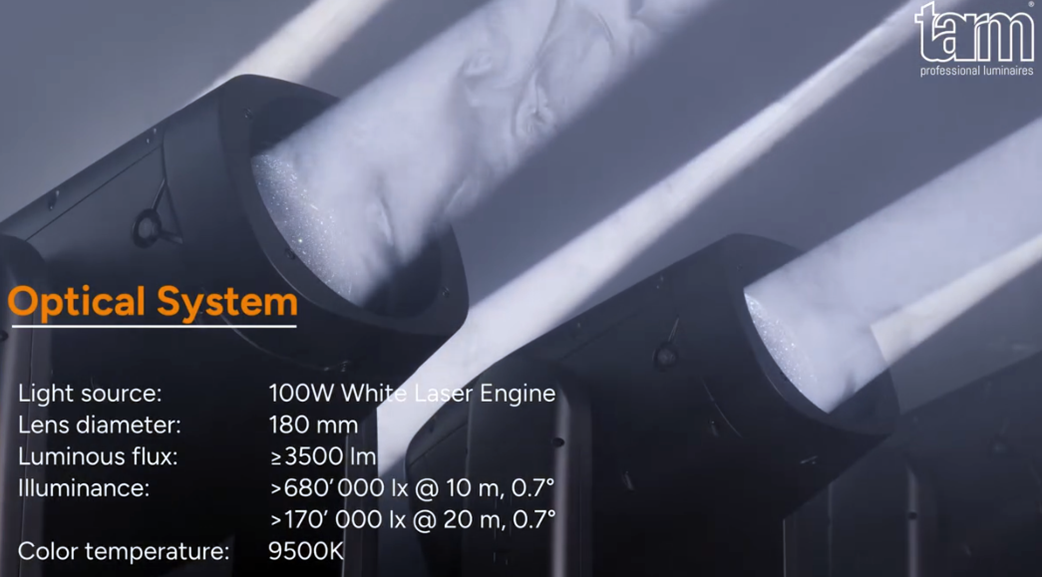

Un riferimento concreto nel settore sono le teste mobili laser tarm, che si distinguono per la qualità della sorgente laser bianca, la stabilità del fascio anche su lunghe distanze e l’efficienza del sistema ottico, progettato per offrire una visibilità del raggio nettamente superiore rispetto alle sorgenti tradizionali. La serie include BLAZE, REVOLT e il recente VANQUISH.
LED e laser non competono: rispondono a esigenze diverse e spesso complementari.

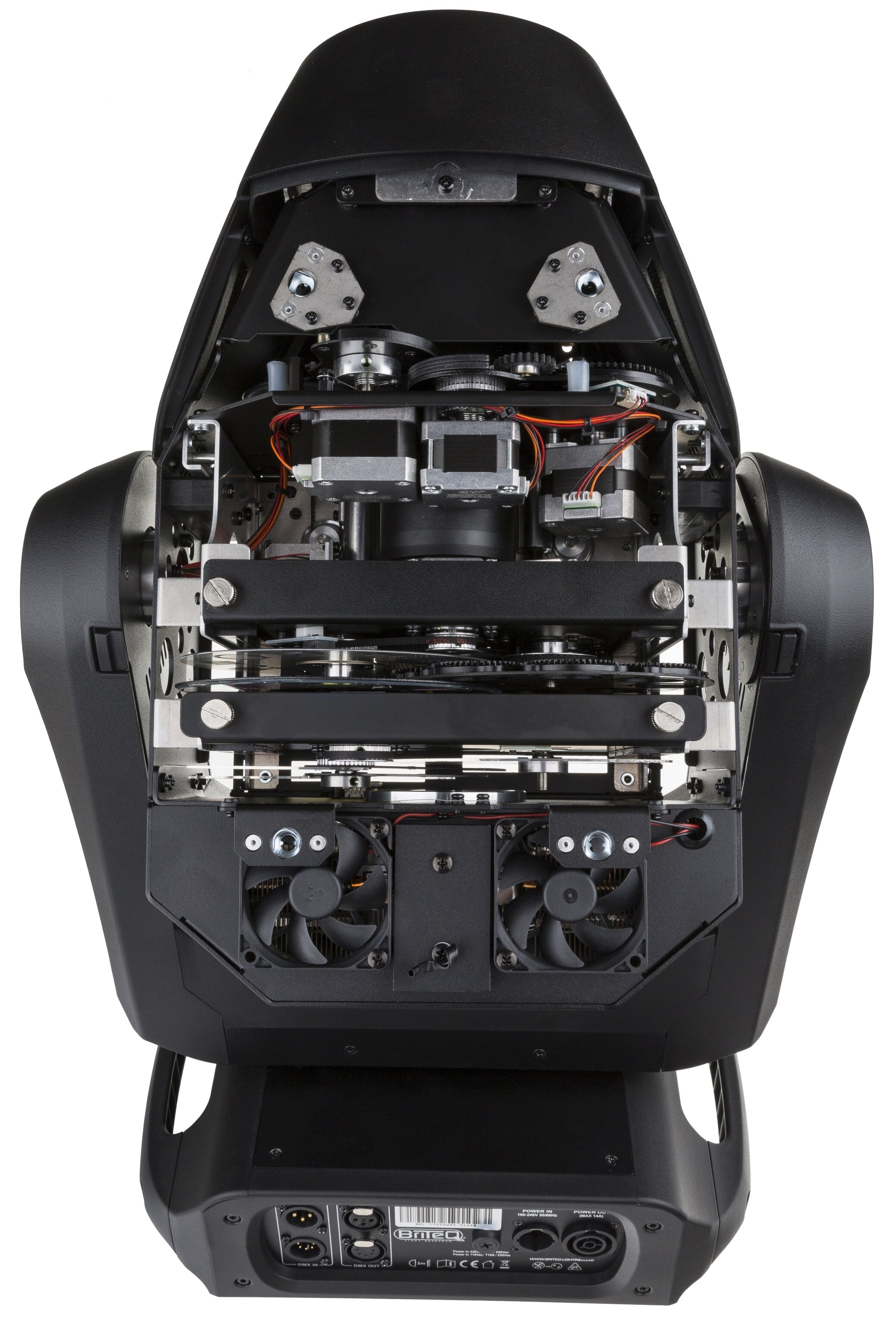

La gestione termica è un aspetto critico: i LED generano calore sul retro del chip e richiedono dissipatori, ventole controllate e sensori per mantenere prestazioni costanti. Nelle Wash da 40 W per cella troviamo dissipatori in alluminio ad ampia superficie, ventole su cuscinetti e sensori termici che modulano la velocità. La qualità del raffreddamento influisce direttamente su stabilità del colore, durata dei LED, silenziosità e prestazioni in ambienti caldi o con cicli intensivi.
Le teste mobili con sorgente laser, invece, producono calore concentrato soprattutto nell’engine e richiedono una gestione termica molto precisa. Gli hotspot si formano su filtri, gobo e prismi, che devono essere realizzati con materiali e rivestimenti resistenti alle alte temperature. Nei modelli IP66, come tarm REVOLT, la dissipazione è affidata a un corpo in magnalium e leghe pressofuse, con circuiti di convezione forzata canalizzata.
Un aspetto spesso sottovalutato è la qualità del cablaggio. In una testa mobile ben progettata, i cavi devono essere fascettati con ordine, protetti da abrasioni e instradati in modo da non interferire con i movimenti continui della testa.
La qualità costruttiva si riconosce anche da dettagli come l’uso di grassi lubrificanti che non si impastano e da protezioni meccaniche nei punti critici. Sono elementi che distinguono un prodotto professionale da un apparecchio economico, anche quando il design esterno può sembrare identico.
Le teste mobili sono strumenti complessi, progettati con la stessa logica dei robot industriali: precisione, fluidità e ripetibilità nei movimenti, robustezza per un uso prolungato, resistenza agli agenti atmosferici. Capire cosa accade al loro interno permette ai tecnici di valutarne le caratteristiche reali: qualità della meccanica, dell’ottica e dell’elettronica.
